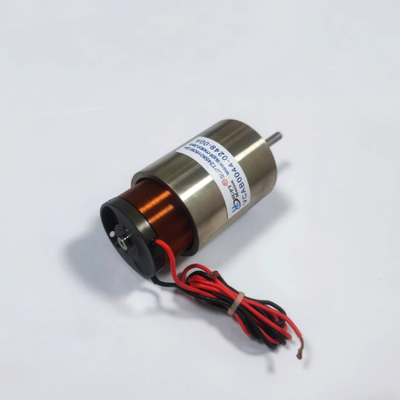

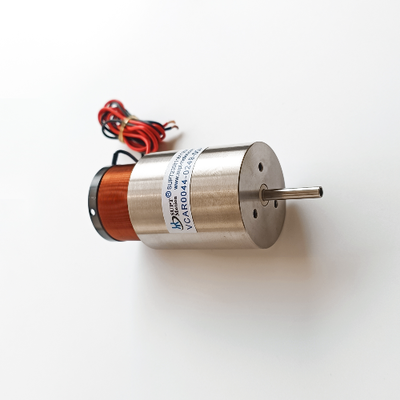

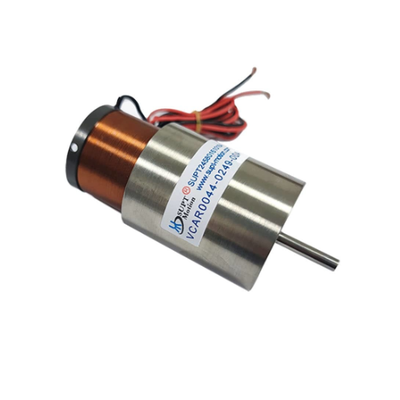

Lichtgewicht Lineaire Voice Coil Motor Hoge Acceleratie Breed Snelheidsbereik VCAH 44N
| Plaats van herkomst | Suzhou, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001, CE, RoHS |
| Modelnummer | VCAH-reeks |
| Min. bestelaantal | 1 stuk |
| Prijs | USD 75-100 / Piece |
| Verpakking Details | Kartonnen verpakking met schokbestendig schuiminzetstuk, golfkarton van exportkwaliteit |
| Levertijd | 5-7 dagen voor voorraad, 15-25 dagen voor productie |
| Betalingscondities | T/T |
| Levering vermogen | 5000 stuks per maand |
Productdetails
| Piekkracht | 44N | Continue kracht | 11,7 N |
|---|---|---|---|
| Totale slag | 24.9 mm | Maximale spanning | 44,9 V gelijkstroom |
| Force Constant | 6.1 N.v.t | BACK EMF CONSTANT | 8,88 V/m/s |
| Gewicht van de spoel | 65.9 g | Statordiameter | 38,1 mm |
| Motorlengte | 51.3 MM | Snelheidsbereik | 0 - 1,2 m/s |
| Maximale versnelling | 25 g | Bedrijfstemperatuur | -20 tot +80 C |
| Markeren | Lichtgewicht Voice Coil Motor,Lineaire motor met hoge acceleratie,VCM Actuator met Hoge Stabiliteit |
||
Productomschrijving
Productoverzicht
De VCAH-serie van lichtgewicht lineaire stemspiraalmotoren levert een hoge versnelling en een breed snelheidsbereik binnen een extreem compact ontwerp.Deze lineaire stem spoel motor minimaliseert traagheidsbelasting en ondersteunt snelle start-stop beweging met versnelling tot 25GVoor toepassingen zoals medische apparaten, draagbare diagnostische hulpmiddelen en micro-automatiseringsmodules, waar elke gram bewegende massa de dynamische prestaties beïnvloedt, is deze motor een ideaal onderdeel.
Met een hoogenergetisch zeldzame aardmagnetisch circuit en precisie-opgeronde koperen spoelen, bereikt deze lineaire stemspelmotor een hoge stuwkracht-gewichtverhouding.De directe aandrijving maakt geen tandwiel- en transmissieapparatuur meer nodig, die een terugslagvrije beweging en een soepele snelheidsregeling biedt, van precisiebewegingen bij lage snelheid tot laterale bewegingen bij hoge snelheid.het mogelijk maken van snellere cycluspercentages en een hogere productiviteit van de apparatuur in toepassingen voor oppervlakte-montage en autofocus.
Ondanks zijn compacte afmetingen behoudt het VCAB0044-0249-00A-model de betrouwbaarheidstandaarden van de SUPT MOTION-productserie.wordt onderworpen aan mechanische en elektrische prestatieonderzoek, en wordt geleverd met een individueel kwaliteitscertificaat. ISO 9001-certificering, samen met naleving van de CE- en RoHS-normen,zorgt ervoor dat deze motor voldoet aan de internationale eisen van fabrikanten van medische en industriële apparatuur.
Specificaties
Technische parameters
| Piekkracht | 44N |
| Continu kracht (25°C) | 11.7 N |
| Totale slag | 24.9 mm |
| Maximale spanning | 44.9 V gelijkstroom |
| Kracht constante | 6.1N/A |
| Achterste EMF constante | 8.88V/m/s |
| Gewicht van de spoel | 65.9 g |
| Statordiameter | 38.1 mm |
| Motorlengte | 53.1 mm |
| Versnellingsbereik | 0 - 1,2 m/s |
| Maximale versnelling | 25 G |
| Werktemperatuur | -20°C tot +80°C |
Algemene informatie
| Merknaam | Verzoekschrift |
| Modelnummer | VCAH-serie |
| Plaats van oorsprong | Suzhou, China |
| Certificering | ISO9001, CE, RoHS |
| Minimale bestelhoeveelheid | 1 stuk |
| Leveringstermijn | 5-7 dagen voor voorraad, 15-25 dagen voor productie |
Toepassing
De lichtgewicht lineaire stemspiraalmotor van de VCAH-serie is ontworpen voor compacte precisie-systemen die een hoge versnelling en veelzijdige snelheidsregeling vereisen:
- Positioneringssystemen voor medische hulpmiddelen en microneesystemen
- optische lenzen met automatisch scherpstellen voor camera's en microscopen
- Kleine optel- en plaatsmechanismen
- Draagbare inspectie- en meetapparatuur
- Waferslijning en chipverpakkingsinstrumenten
- Vibratieverwijderende en actieve dempingsystemen
De combinatie van licht gewicht, hoge versnelling,De VCAH-serie is bijzonder waardevol in batterij- en handheldapparatuur waar energie-efficiëntie en dynamische respons moeten samenleven..
Veelgestelde vragen
V1: Hoe licht is de bewegende spoel van de VCAH-serie?
A1: De bewegende spoelmassa weegt slechts 65,9 gram, wat de traagheidsbelasting aanzienlijk vermindert en snellere versnelling en vertraging mogelijk maakt.Dit lichtgewicht ontwerp is een belangrijke factor bij het bereiken van 25G piekversnelling met een compacte 44.9V aandrijving.
V2: Kan deze motor zowel hoge versnelling als nauwkeurige beweging met lage snelheid bereiken?
De VCAH-serie heeft een breed snelheidsbereik van bijna nul tot 1,2 meter per seconde.tandwielvrij ontwerp zorgt voor een soepel koppelopbrengst bij lage snelheden voor nauwkeurige positionering terwijl het nog steeds een hoge versnelling biedt voor snelle bewegingen.
V3: Is de motor geschikt voor toepassingen op medische apparatuur?
A3: De VCAH-serie is ontworpen met medische en laboratoriumapparatuur in het achterhoofd, met lage geluidsdruk, stabiele prestaties en naleving van de CE- en RoHS-vereisten.Neem contact met ons op voor specifieke medische certificering.
V4: Welke opties zijn er voor aanpassing?
A4: Wij bieden aangepaste slaglengtes, krachtrating, spanningsopties, kabellengtes en connectortypen aan.en ons engineering team zal met u samenwerken om de motor te optimaliseren voor uw specifieke toepassing.
V5: Wat is de verwachte levensduur van de VCAH-serie?
A5: Het ontwerpen van de niet-contact-stemspoel elimineert mechanische slijtage in het krachtopwekkingspad en biedt een levensduur van miljoenen cycli onder nominale omstandigheden.Regelmatige inspectie van kabels en aansluitingen is het enige aanbevolen onderhoud.
