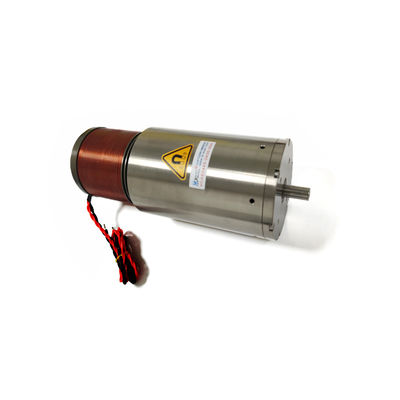

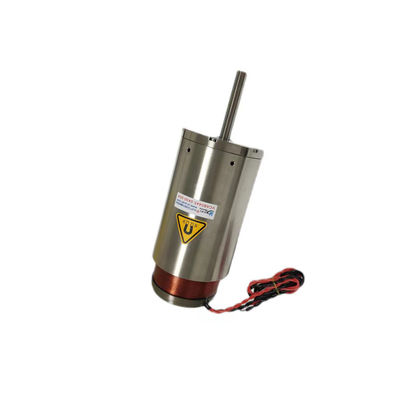

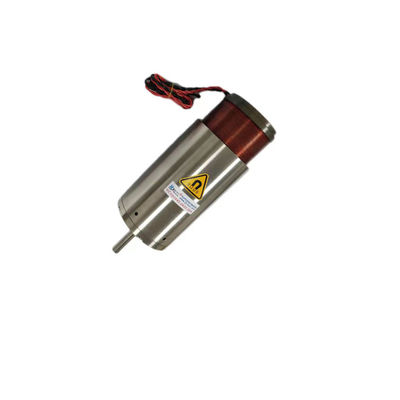

Hoogprecisie lineaire stemspiraalmotor Miniatuur stemspiraalmotor met as
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | CCC, ce, ISO9001 |
| Modelnummer | VCAR0044-0075-00A |
| Min. bestelaantal | ≥1 |
| Prijs | $135.00/pieces 1-29 pieces |
| Verpakking Details | Kartonnen verpakking |
| Levertijd | 1-5 de verzending van producten 5-7 dagen, steekproeven 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandelbaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, UAV, robot, medisch ademhalingsapparaat, microscoop, optica |
|---|---|---|---|
| Type | Micro-motor | Torsen | Verzoeken |
| Bouw | Permanente magneet | Verplaatsing | Borstel |
| Bescherm de functie | Volledig ingesloten | Versnelling ((RPM)) | Hoge snelheid |
| Continu stroom ((A) | 5.8A | Efficiëntie | IE 1 |
| Piekkracht ((N) | 44 | Maximale afstand ((mm) | 7.5 |
| motor met het dragen (V) | 16.8 | Gewicht van de rotor ((kg) | 38.6 |
| Statordia (mm) | 31.1 | Continu kracht ((N) | 13.7 |
| Markeren | Hoog nauwkeurige lineaire stemspiraalmotor 5.8A,Micro Voice Coil Motor 5.8A,Stem spoelmotor met achterdek |
||
Productomschrijving
Micro Voice Coil Motor met lager en achterdek met hoge nauwkeurigheid
Productbeschrijving
De Micro Voice Coil Motor With Bearing is een geavanceerde innovatie die de precisie van een voice coil motor combineert met de stabiliteit van geïntegreerde lagers.Deze miniatuurmotor is ontworpen om nauwkeurige en gecontroleerde lineaire beweging te bieden, terwijl de wrijving wordt geminimaliseerd en een soepele werking wordt verzekerd.
De opname van geïntegreerde lagers verbetert de prestaties van de motor door mechanische verliezen te verminderen en verbeterde capaciteiten voor het afhandelen van de belasting te bieden.Deze lagers bieden steun en stabiliteit aan de bewegende onderdelen van de motor, waardoor zelfs bij veeleisende toepassingen een consistente en gecontroleerde beweging mogelijk is.
Met zijn compacte afmetingen en lagere integratie is deze micro-stem spoelmotor uitstekend in toepassingen die een precieze positionering en gecontroleerde lineaire beweging vereisen.Het is nuttig op verschillende gebieden, zoals robotica., medische hulpmiddelen en optische systemen, waarbij nauwkeurigheid en betrouwbaarheid van het allergrootste belang zijn.
Technische parameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
De VCAB-serie van lineaire stem spoel motor is een geavanceerde producten, met een hoge resolutie, hoge herhaalbaarheid, hoge snelheid (RPM), sport as gemaakt van lichtgewicht, hoge stijfheid,slijtagebestendige materialenHet wordt gekenmerkt door licht gewicht, klein volume, korte responstijd, hoge frequentie en hoge precisie.Lineaire geluidsspiraalproducten zijn ontworpen om aan de hoogste normen te voldoen en zijn in staat om een reeks stromen te leveren met hun krachtige asHet wordt veel gebruikt in de halfgeleiderindustrie, klepoperatie, pneumatische klep chemische injectiesystemen, micro-mechanische industrie, medisch veld ademhalingsapparatuur, testapparatuur,luchtvaarttechnologie en andere aspecten, en zorgen voor betrouwbare prestaties.
Onze diensten
Technische indicatoren en specificaties kunnen worden aangepast
Bevredigende service na verkoop
Bedrijfsinformatie
Certificeringen
Veelgestelde vragen
1.Reizen: effectieve reizen, gebruikt voor de berekening van de totale reizenvanwaarde kracht.
2Bewegingsrichting: horizontale of verticale installatie 90 graden.
3.Laadkracht:c.onstant in de omgekeerde richting vankrachtop demotor, zoals veren, enz.
4.belastinggewicht: het totale kwaliteitsdeel van de beweging, inclusief de kwaliteitsschuifregelaar
5.Bewegingstype: 1.beweging van punt naar punt;2.de wederkerigheid van de regel (bijv. scannen).
6.Snelheidscurve: 1.een trapeziumvormige snelheidscurve;2.driehoekige snelheidscurve; 3.sinus snelheidscurve.
