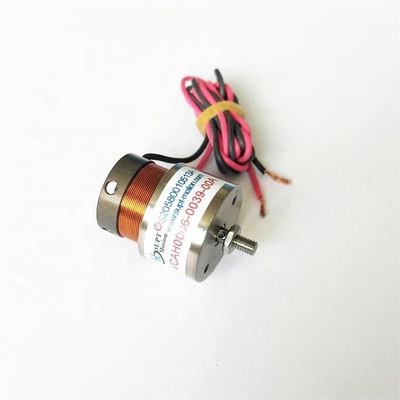

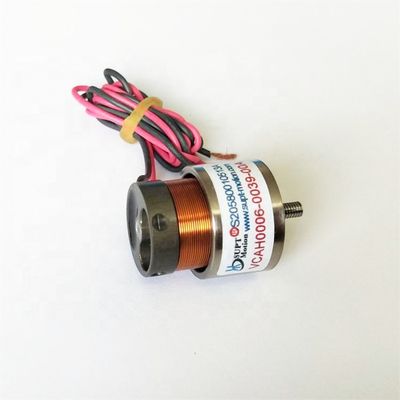

High-precision Custom High Frequency Voice Coil Motor met lager voor klepbewerking
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT Motion |
| Certificering | CCC, ce, RoHS, ISO9001 |
| Modelnummer | VCAR0006-0039-00A |
| Min. bestelaantal | ≥1 |
| Prijs | $112.00/pieces 1-29 pieces |
| Verpakking Details | Kartonnen verpakking |
| Levertijd | 1-5 de verzending van producten 5-7 dagen, steekproeven 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandelbaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Type | Servomotor |
|---|---|---|---|
| Frequentie | 50/60 Hz | Fase | Eenfasige |
| Bescherm de functie | Volledig ingesloten | AC-spanning | 6.6 |
| Efficiëntie | IE 1 | Piekkracht ((N) | 6.2 |
| Maximale afstand ((mm) | 3.9 | Maximumstroom (A) | 5.5 |
| Markeren | High Precision Linear Voice Coil 60Hz,Hoogfrequente stemspiraal actuator,60 Hz lineaire stem spoel hoge frequentie |
||
Productomschrijving
High-precision Custom High Frequency Voice Coil Motor met lager
Productbeschrijving
De semi-gesloten riem aangedreven stemspiraalmotor met geïntegreerde lagers heeft verschillende kenmerken die hem waardevol maken voor verschillende toepassingen.met name in valvuitvoering.
1. Halfsluitend ontwerp: de halfsluitende structuur biedt een evenwicht tussen bescherming en toegankelijkheid.
2. Geïntegreerde lagers: de opname van lagers vermindert de wrijving en zorgt voor een soepele en efficiënte beweging. Lagers verbeteren de stabiliteit, minimaliseren slijtage en dragen bij aan nauwkeurige positionering.
3Precieze positionering: de motor zorgt voor een zeer nauwkeurige positionering dankzij het mechanisme met directe aandrijving, waardoor de kleppen nauwkeurig kunnen worden aangepast en gecontroleerd.
4. Snelle reactie: het ontwerp van de motor maakt snelle reactietijden mogelijk, waardoor de kleppen snel kunnen worden geopend of gesloten, waardoor de efficiëntie van het systeem wordt verbeterd.
5Compacte afmetingen: het compacte ontwerp maakt het gemakkelijker om in krappe ruimtes te integreren, waardoor het geschikt is voor toepassingen waar de ruimte beperkt is.
6Betrouwbaarheid: Geïntegreerde lagers en zorgvuldig ontwerp dragen bij aan de betrouwbaarheid en levensduur van de motor, waardoor de onderhoudstijd tot een minimum wordt beperkt.
Technische parameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
De VCAB-serie lineaire stemspiraalmotor is de perfecte oplossing voor high-end industriële toepassingen.betrouwbaarheid en juistheidHoge frequentie, licht gewicht, hoge snelheid, lange levensduur, hoge precisie, hoge resolutie, geen slijtage.
| De belangrijkste toepassingen van een stemspiraalmotor: |
| 1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. |
|
2.Bediening van kleppen op het werkterrein:Typen meetkleppen, drukproefsystemen, chemie van pneumatische kleppen injectiesysteem. |
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. |
| 4.Vibratiesysteem: schudtafel, trillingsplatform. |
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur |
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. |
| 7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem. |
| 8Automatiseringsindustrie: Laserapparatuur,verpakking, testapparatuur, textielmachines. |
