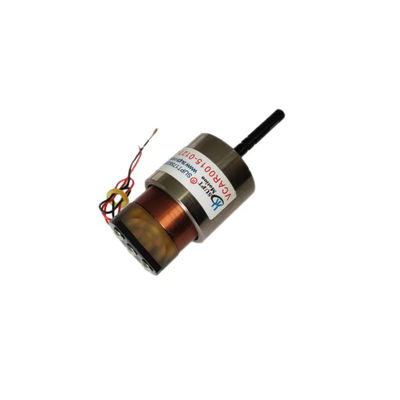

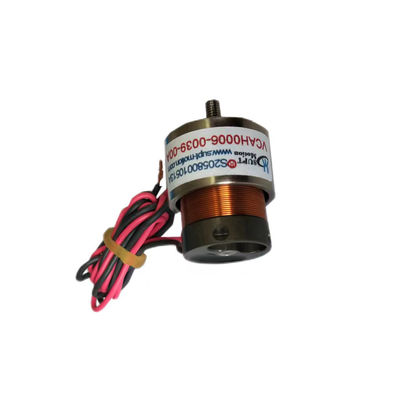

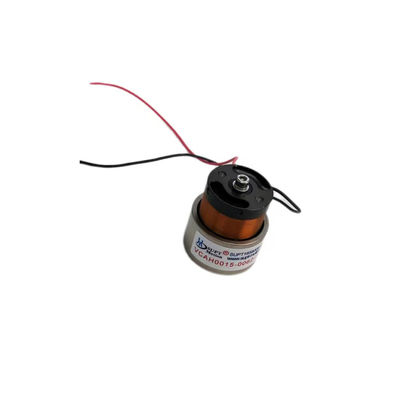

Custom High Frequency Voice Coil Motor met dragende Voice Coil Lineaire Actuator
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | CCC, ce, ISO9001 |
| Modelnummer | VCAR0070-0149-00A |
| Min. bestelaantal | 2 stuks |
| Prijs | $150.00 - $160.00/pieces |
| Verpakking Details | karton & houten de rolmotor van de doosstem |
| Levertijd | 1-5 de verzending van producten 5-7 dagen, steekproeven 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | 2000 Stuk/Stukken per De rolmotor van de maandstem |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets |
|---|---|---|---|
| Type | Micro-motor | Torsen | Verzoeken |
| Bouw | Permanente magneet | Verplaatsing | Borstel |
| Bescherm de functie | Volledig ingesloten | Versnelling ((RPM)) | Hoge snelheid |
| Continu stroom ((A) | 4a | Efficiëntie | IE 1 |
| Piekkracht ((N) | 70 | Maximale afstand ((mm) | 14.9 |
| motor met stemspiraal ((V) | 26.9 | Gewicht van de rotor ((kg) | 79 |
| Statordia (mm) | 43 | Continu kracht ((N) | 27.3 |
| Haven | De motor van de de stemrol van Shanghai | ||
| Markeren | Hoogfrequente stemspiraalmotor CCC,Stem spoelmotor met lager CCC,Stem spoel lineaire actuator ISO9001 |
||
Productomschrijving
Custom High Frequency Voice Coil Motor met lager met hoge versnelling
Productbeschrijving
Stem spoelmotoren met hoge frequentie reactie van lagers zijn geschikt voor verschillende gebieden, met name in toepassingen die een snelle reactie, hoogfrequente beweging en precisie besturing vereisen,een belangrijke rol spelenHieronder volgen enkele geschikte toepassingsgebieden en hun rol op deze gebieden:
1Optisch systeem: in optische apparatuur, zoals laserslagregeling, optische componentenpositieregeling en lensfocus,Hoogfrequente stem spoel motoren kunnen snel en nauwkeurig optisch pad aanpassing te bereiken om nauwkeurige beeldvorming en scherpstelling te behouden.
2. halfgeleiderfabricage: In de halfgeleiderindustrie is voor nauwkeurige bewerking en positionering van apparatuur hoge frequentie-reactiebeweging nodig.Deze motoren spelen een cruciale rol in de productie van chips, maskeraanpassing en etsen.
3Medische apparatuur: In medische apparatuur, zoals microscopen, beeldvormende apparaten en chirurgische robots, kunnen hoogfrequente stemspiraalmotoren worden gebruikt om een nauwkeurige aanpassing van de steekproefpositie te bereiken.beeldstabiliteit, en precieze operaties.
4Luchtvaart: In de luchtvaart en ruimtevaart is een hoge frequentie en snelle controle nodig om de stabiliteit en controle van vliegtuigen te bereiken.Deze motoren spelen een cruciale rol in navigatiesystemen, stabiele platforms, en vliegcontrollers.
5. Precieze meetinstrumenten: In laboratoriumomgevingen kunnen hoogfrequente stemspiraalmotoren worden gebruikt om nauwkeurige meetinstrumenten, zoals atoomkrachtmicroscopen, aan te sturen.elektronenmicroscopen, enz., om een hoge resolutie te bereiken bij het scannen en plaatsen van monsters.
6. Vibratie simulator: Hoogfrequente stem spoel motoren kunnen worden gebruikt om trillingen en trillingsomgevingen te simuleren, zoals aardbevingen en mechanische trillingen,om de prestaties en duurzaamheid van apparatuur in verschillende omgevingen te testen.
Technische parameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
Het Linear Voice Coil-systeem is een zeer efficiënte, kosteneffectieve lineaire motor die een nauwkeurige herhaalbaarheid van de positie en een laag geluidsniveau biedt.
De bewegende as is gemaakt van licht, hoge stijfheid en slijtvast.
Het wordt veel gebruikt in de semiconductor-, precisie-test- en detectie-industrie, in het veld van de ventielstroomregeling.
Onze diensten
Technische indicatoren en specificaties kunnen worden aangepast
Bevredigende service na verkoop
Verpakking en verzending
Bedrijfsinformatie
Certificeringen
Veelgestelde vragen
1.Reizen: effectieve reizen, gebruikt voor de berekening van de totale reizenvanwaarde kracht.
2Bewegingsrichting: horizontale of verticale installatie 90 graden.
3.Laadkracht:c.onstant in de omgekeerde richting vankrachtop demotor, zoals veren, enz.
4.belastinggewicht: het totale kwaliteitsdeel van de beweging, inclusief de kwaliteitsschuifregelaar
5.Bewegingstype: 1.beweging van punt naar punt;2.de wederkerigheid van de regel (bijv. scannen).
6.Snelheidscurve: 1.een trapeziumvormige snelheidscurve;2.driehoekige snelheidscurve; 3.sinus snelheidscurve.
