High-precision lineaire stem spoel motor borstelloze directe aandrijving motor met as
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | CCC, ce, ISO9001 |
| Modelnummer | VCAR0044-0075-00A |
| Min. bestelaantal | ≥1 |
| Prijs | $120.00/pieces >=1 pieces |
| Verpakking Details | karton & de houten magneten van de de rolmotor van de doosstem |
| Levertijd | 1-5 de verzending van producten 5-7 dagen, steekproeven 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | 2000 stuks per maand stemspiraal motormagneten |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, UAV, robot, Medische ventilator, microscoop, endoscoop, optica, optis |
|---|---|---|---|
| Type | Micro-motor | Torsen | 30 |
| Bouw | Permanente magneet | Verplaatsing | Brushless |
| Bescherm de functie | Volledig ingesloten | Versnelling ((RPM)) | 20 |
| Continu stroom ((A) | 4.8 | Efficiëntie | IE 1 |
| Piekkracht ((N) | 33 | Maximale afstand ((mm) | 9.9 |
| de motormagneten van de stemrol (v) | 24.3 | Gewicht van de rotor ((kg) | 23.5 |
| Statordia (mm) | 36 | Continu kracht ((N) | 8 |
| Haven | Van de de stemrol van Shanghai de motormagneten | ||
| Markeren | High-precision lineaire stem spoel motor,Lineaire stemspiraalmotor 20 tpm,Borstelloze rechtstreekse aandrijving 20 tpm |
||
Productomschrijving

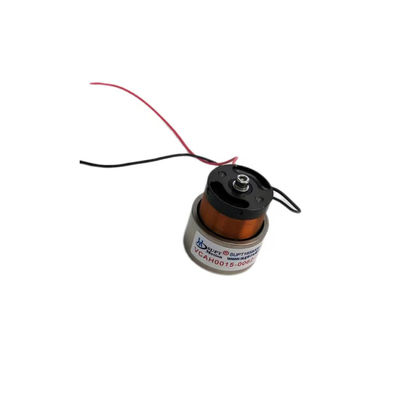

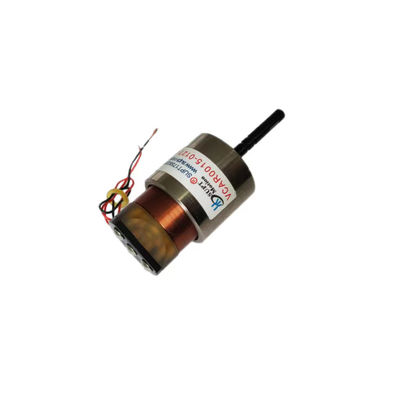

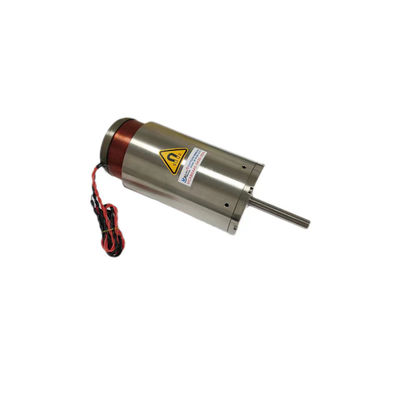

Borstelloze rechtstreekse aandrijving motor met as met hoge nauwkeurigheid kleine afmetingen
Productbeschrijving
Een lineaire stemspiraalmotor met ingebouwde kinematische as en precisie lineaire lagers, de kinematische as is gemaakt van lichtgewicht, zeer stijve en slijtvast materiaal.
Breed gebruikt in halfgeleiders, precisie testen en inspectie, klepstroomcontrole en andere gebieden.
De borstelloze directe aandrijvingsmotoren van de as maken een efficiënte bewegingsregeling en een precieze positionering van de robot mogelijk.
Brushless as direct aandrijving motoren regelen het magnetisch veld gegenereerd door de interne permanente magneten door het reguleren van de stroom, waardoor rechtstreeks de motor rotor te draaien.In de gewrichten van de robot kunnen meerdere borstelloze directe aandrijvingsmotoren met assen worden gebruikt om verschillende graden van bewegingsvrijheid te realiseren.
Vanwege de directe aandrijving van de borstelloze asmotoren zorgen ze voor een zeer nauwkeurige positiebeheersing.Robots kunnen deze eigenschap gebruiken om een precieze positie en houdingscontrole te bereiken, zoals het plaatsen van een gereedschap of eindeffector op een specifieke doelpositie.
De borstelloze schachtmotoren met directe aandrijving worden gekenmerkt door een snelle respons, wat belangrijk is voor robottaken die snelle beweging of hoge snelheid vereisen.
Brushless as direct aandrijving motoren kunnen worden geïntegreerd met encoders om precieze feedback signalen te leveren door het monitoren van de positie van de motor rotor, waardoor gesloten lus besturing.
De borstelloze asmotoren met directe aandrijving zorgen voor een efficiënte omzetting van energie, waardoor het energieverbruik en de warmte die door de robot wordt gegenereerd, worden verminderd.Ze worden ook gekenmerkt door een laag geluidsniveau., waardoor de robot stiller is tijdens het gebruik.
|
De belangrijkste toepassingen van een stemspiraalmotor: |
|
1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. |
|
2.Bediening van kleppen op het werkterrein:Type meetkleppen, drukproefsystemen, chemie van pneumatische kleppen injectiesysteem. |
|
3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. |
|
4.Vibratiesysteem: schudtafel, trillingsplatform. |
|
5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur |
|
6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. |
|
7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem. |
|
8Automatiseringsindustrie: Laserapparatuur,verpakking, testapparatuur, textielmachines. |
Technische parameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
De lineaire stem spoel motor systeem is een high-efficiency lineaire motor die zorgt voor nauwkeurige positie herhaalbaarheid en lage geluidsniveaus.De sportas is gemaakt van lichtgewicht, materiaal met een hoge stijfheid en slijtvastheid. Materiaal van hoge kwaliteit. Veel gebruikt in halfgeleiders, medische apparatuur, nauwkeurige testen en detectie, klepstroomcontrole en andere gebieden.motor met stemspiraal met ingebouwde bewegingsas en met een lineair precisielagerDe sportas is gemaakt van lichtgewicht, hoge stijfheid en slijtvast materiaal.hoge frequentie en hoge precisie.
Onze diensten
Producten met concurrentievoordeel
Volledige terugbetaling in geval van slechte kwaliteit of late levering
Kwaliteitsborging
Kleine bestelling welkom
Naverkoopservice 24 uur per dag
Bedrijfsinformatie
Verpakking en verzending
Certificeringen
Veelgestelde vragen
motor:
1.Reizen: effectieve reizen, gebruikt voor de berekening van de totale reizenvanwaarde kracht.
2Bewegingsrichting: horizontale of verticale installatie 90 graden.
3.Laadkracht:c.onstant in de omgekeerde richting vankrachtop demotor, zoals veren, enz.
4.belastinggewicht: het totale kwaliteitsdeel van de beweging, inclusief de kwaliteitsschuifregelaar
5.Bewegingstype: 1.beweging van punt naar punt;2.de wederkerigheid van de regel (bijv. scannen).
6.Snelheidscurve: 1.een trapeziumvormige snelheidscurve;2.driehoekige snelheidscurve; 3.sinus snelheidscurve.
