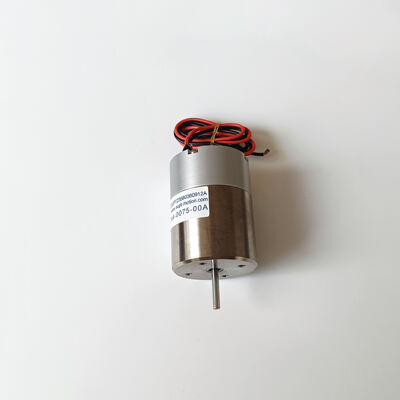

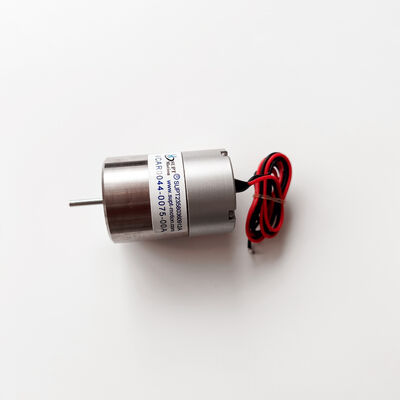

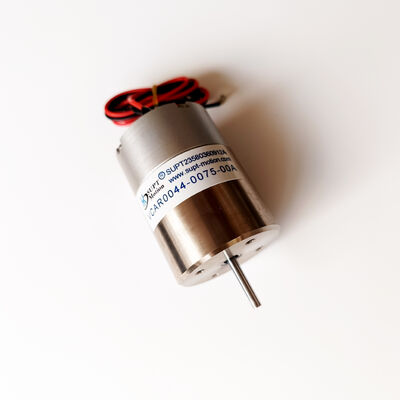

Lineaire spreekspoelaandrijving met breed snelheidsbereik Hoge stabiliteit VCAH 16,8V 44N
| Plaats van herkomst | Suzhou, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001, CE, RoHS |
| Modelnummer | VCAH-reeks |
| Min. bestelaantal | 1 stuk |
| Prijs | USD 90-120 / Piece |
| Verpakking Details | Kartonnen verpakking met schokbestendig schuiminzetstuk, golfkarton van exportkwaliteit |
| Levertijd | 5-7 dagen voor voorraad, 15-25 dagen voor productie |
| Betalingscondities | T/T |
| Levering vermogen | 5000 stuks per maand |
Productdetails
| Piekkracht | 44 N | Continue kracht | 13,7N |
|---|---|---|---|
| Totale slag | 7,5 mm | Maximale spanning | 16,8 V gelijkstroom |
| Force Constant | 7,2 N/B | BACK EMF CONSTANT | 7,6 V/m/s |
| Gewicht van de spoel | 38,6 gram | Statordiameter | 31.1 mm |
| Actuator Lengte | 35,9 mm | Snelheidsbereik | 0 - 1,5 m/s |
| Maximale versnelling | 30 g | Herhaalbaarheid van positie | +/-2 um |
| Markeren | Lineaire aandrijving met breed snelheidsbereik,motor met hoge stabiliteit,VCM-aandrijving met hoge versnelling |
||
Productomschrijving
Productoverzicht
De VCAB0044-0075-00A lineaire voice coil actuator met een breed snelheidsbereik combineert hoge stabiliteit met uitstekende dynamische respons, waardoor deze ideaal is voor precisie automatiserings taken. Het directe aandrijfontwerp met voice coil produceert soepele, cogging-vrije lineaire beweging over het gehele snelheidsbereik – van extreem lage snelheden tot snelle bewegingen – en biedt fabrikanten van apparatuur een enkele actuatoroplossing die toepassingen vervangt waarvoor voorheen meerdere aandrijftrappen nodig waren. De compacte en lichtgewicht constructie maakt eenvoudige integratie mogelijk in lasersnijkoppen, inspectiestations en robotische eindeffectoren.
De kern van de VCAB0044-0075-00A is een set precisie gewikkelde koperen spoelen die bewegen binnen een zeldzame-aardemagneet assemblage. Dit ontwerp bereikt een hoge stuwkracht-gewichtsverhouding met behoud van uitzonderlijke snelheidsstabiliteit, zelfs tijdens langdurige continue werking. Deze lineaire actuator heeft nul speling en minimale hysteresis, wat zorgt voor herhaalbare positioneringsprestaties over het gehele snelheidsbereik. Precisie lineaire geleidingen en voorgeladen lagers verbeteren de bewegingskwaliteit verder en verlengen de levensduur in veeleisende productieomgevingen.
Elke lineaire voice coil motor uit de VCAH-serie ondergaat strenge fabriekstests, waaronder krachtkalibratie, isolatieweerstandstests en 100% functionele verificatie. De motor is voorzien van stof- en vochtbestendige bescherming en is compatibel met de meeste commerciële servo-aandrijvingen en motion controllers. De VCAH-serie is ISO 9001 gecertificeerd en voldoet aan de CE- en RoHS-normen, waardoor het een betrouwbare keuze is voor wereldwijde fabrikanten van automatiseringsapparatuur die op zoek zijn naar actuatoren met een breed snelheidsbereik en langdurige stabiliteit.
Specificaties
Technische Parameters
| Piek Kracht | 44 N |
| Continue Kracht (25°C) | 13,7 N |
| Totale Slag | 7,5 mm |
| Max Spanning | 16,8 V DC |
| Kracht Constante | 7,2 N/A |
| Back EMF Constante | 7,6 V/m/s |
| Spoel Gewicht | 38,6 g |
| Stator Diameter | 31,1 mm |
| Actuator Lengte | 35,9 mm |
| Snelheidsbereik | 0 - 1,5 m/s |
| Max Acceleratie | 30 G |
| Positie Herhaalbaarheid | ±2 µm |
Algemene Informatie
| Merknaam | SUPT MOTION |
| Modelnummer | VCAH Serie |
| Plaats van Herkomst | Suzhou, China |
| Certificering | ISO9001, CE, RoHS |
| Minimale Bestelhoeveelheid | 1 Stuk |
| Levertijd | 5-7 dagen voor voorraad, 15-25 dagen voor productie |
Toepassing
De VCAH Serie lineaire voice coil actuator met breed snelheidsbereik wordt toegepast in een breed scala aan precisie-industrieën:
- Positionering van laser snij- en laser focuskoppen
- Autofocus en scanningsystemen voor optische lenzen
- Apparatuur voor inspectie van halfgeleiderwafers
- Assemblage en testen van 3C elektronica
- Positionering van medische scanners en beeldvormingsapparatuur
- Compensatie van robotarmgewrichten en besturing van eindeffectoren
Dankzij de hoge stabiliteit en het brede snelheidsbereik handhaaft de VCAH-serie een consistente bewegingskwaliteit, ongeacht of het proces langzame nauwkeurige uitlijning of snelle cyclische overdracht vereist, waardoor de cyclustijd wordt verkort met behoud van precisie.
FAQ
V1: Welk snelheidsbereik kan de VCAH Serie actuator bestrijken?
A1: De VCAH Serie ondersteunt continue snelheidsregeling vanaf bijna stilstand tot 1,5 meter per seconde, met een acceleratievermogen tot 30G. Dit brede snelheidsbereik maakt het geschikt voor het combineren van fijne positionering en snelle overdracht in één actuator.
V2: Hoe wordt hoge stabiliteit bereikt in deze lineaire voice coil actuator?
A2: Hoge stabiliteit komt voort uit de directe aandrijfstructuur met nul speling, precisie lineaire geleidingen, voorgeladen lagers en een positioneringsfeedbackinterface met hoge resolutie. Deze functies minimaliseren trillingen en drift, waardoor herhaalbare positionering over het gehele snelheidsbereik wordt gegarandeerd.
V3: Kan de actuator worden geïntegreerd met bestaande motion controllers?
A3: Ja. De VCAH Serie is compatibel met de meeste commerciële servo-aandrijvingen en motion controllers. Wij bieden bedradingsschema's, afstemmingsbegeleiding en applicatieondersteuning om u te helpen de actuator snel te integreren en optimale prestaties te bereiken.
V4: Wat zijn de standaard leveringsvoorwaarden?
A4: De minimale bestelhoeveelheid is één stuk. Voorraadmodellen worden binnen 5 tot 7 dagen verzonden, terwijl aangepaste versies 15 tot 25 dagen nodig hebben. De verpakking is een karton met schokbestendige schuiminzetstukken, geschikt voor internationale express- en luchtvracht.
V5: Vereist de actuator regelmatig onderhoud?
A5: De VCAH Serie is in wezen onderhoudsvrij dankzij de contactloze krachtopwekking en de afgedichte constructie. Periodieke inspectie van kabels en connectoren wordt aanbevolen, en het product is ontworpen voor miljoenen cycli betrouwbare werking.
