Lineaire spreekspoelmotor met as voor 3C elektronische precisie-inspectieapparatuur
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001,CE |
| Modelnummer | VCAB0013-0072-00A |
| Min. bestelaantal | 2 stuks |
| Prijs | $120-$290 |
| Verpakking Details | Aangepaste verpakking enz. |
| Levertijd | 1-5 stuks, 5 dagen. >20 stuks, onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Garantie | 3 maanden-1 jaar | productmodel | VCAB0013-0072-00A |
|---|---|---|---|
| gewicht ((g) | 16.2 | Piekkracht (N) | 13 |
| Totale slag (mm) | 7.2 | Maximale spanning (V) | 26.6 |
| Sollicitatie | Automatisch product | Positioneringsnauwkeurigheid | Hoog |
| Producttype | de lineaire motor van de stemrol | Continu kracht ((N) | 4.2N |
| Lawaai | Laag geluidsniveau | ||
| Markeren | lineaire spil motor,lineaire spil motor voor inspectie,met een breedte van niet meer dan 50 mm |
||
Productomschrijving
Productbeschrijving:
SUPT MOTION's VCAB0013-0072-00A-model is een hoge-precisie half-assige lineaire stem spoel motor speciaal ontwikkeld voor precisie testen toepassingen in de 3C-elektronica-industrie.Het beschikt over een ingebouwde precisie lineaire lager en een slijtagebestendige aandrijfwachtHet schachtpunt is voorzien van een M3 externe draadontwerp, waardoor rechtstreekse aansluiting op actuatoren zoals inspectiesondes, zuigstukken,met een vermogen van meer dan 50 WHet voldoet uitstekend aan de hoge precisie van de positionering van toepassingen zoals 3C elektronische chip inspectie, inspectie van het uiterlijk van componenten, en nauwkeurige dimensionale meting.
Deze lineaire stemspiraalmotor maakt gebruik van een geoptimaliseerd magnetisch circuitontwerp en een kernloze wikkelingstructuur om tandwielwerking te elimineren, met schommelingen van de stuwkracht tijdens de werking ≤0,8%.Het vertoont geen mechanische hysteresis of terugslag., met een hoge positioneringsnauwkeurigheid, een uitstekende herhaalbaarheid en een snelle reactie.met een vermogen van niet meer dan 50 W, en afmetingen van de onderdelen,het verbeteren van de inspectie-efficiëntie met 40% in vergelijking met traditionele stappenmotoren en het aanzienlijk verhogen van de inspectie-efficiëntie en het rendement van 3C-elektronicaproductielijnen.
Deze lineaire stemspiraalmotor ondersteunt zowel PWM-impulsregeling als analoge regeling, waardoor naadloze integratie met reguliere besturingssystemen zoals PLC's en industriële pc's mogelijk is.het in gebruik nemen eenvoudig en handig te makenBovendien is de lineaire stemspiraalmotor voorzien van een laag trillingsontwerp dat problemen zoals wazig inspectiebeelden en afwijkingen van meetgegevens veroorzaakt door trillingen voorkomt.het waarborgen van de nauwkeurigheid van de 3C-controle van elektronische onderdelen.
In vergelijking met traditionele inspectie aandrijvingsoplossingen elimineert de VCAB0013-0072-00A tussenliggende transmissiecomponenten zoals tandwielen, loodschroeven en synchrone riemen.Het heeft een compacter ontwerp., een hogere positioneringsnauwkeurigheid en snellere reactietijden, waardoor een efficiënte, stabiele en precieze direct-drive-oplossing wordt geboden voor de precisie-inspectie van 3C-elektronica.
Kenmerken:
Maximale stuwkracht: 13 N
Continu stuwkracht (25°C): 4,2 N
Totaal slag: 7,2 mm
Maximale spanning: 26,6 V
Back-EMF constante: 5,72 V/m/s
Gewicht van het harnas: 16,2 g
Statordiameter: 26,2 mm
De draad van de schacht: M3 (mannelijk draad)
Productparameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |

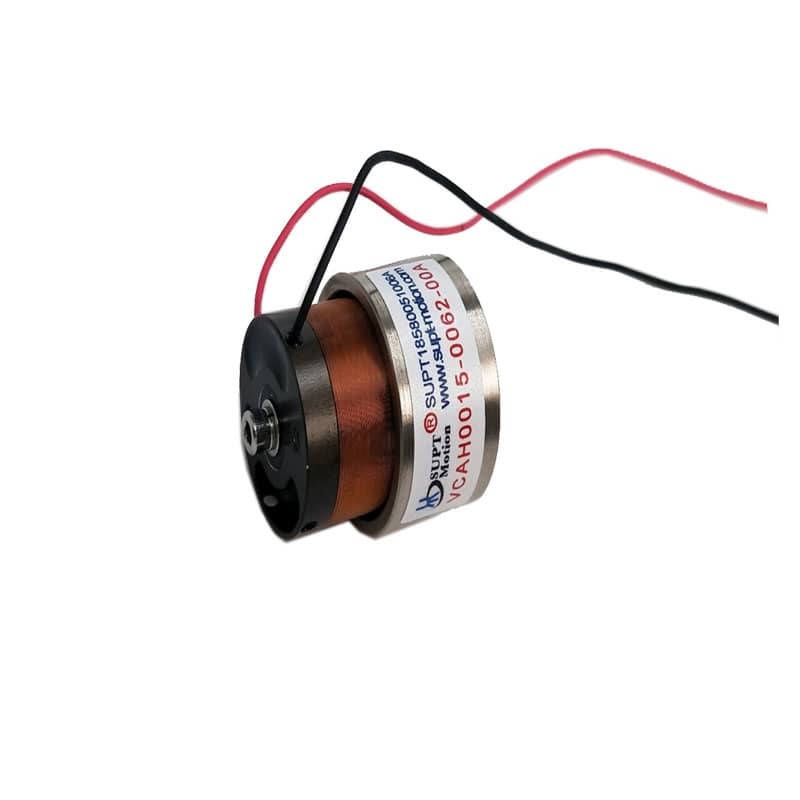

| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |

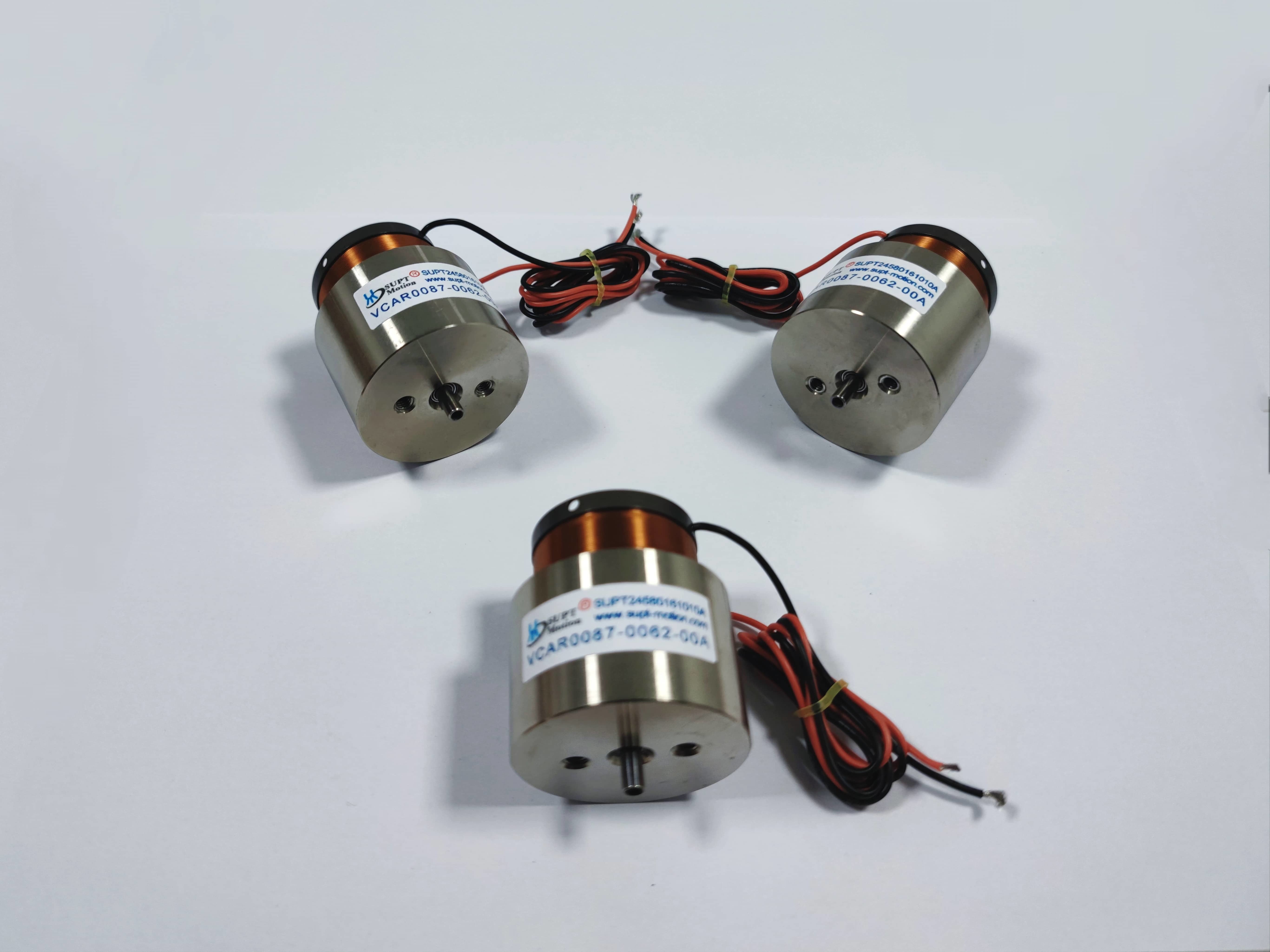

| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
1.3C Elektronische chipinspectieapparatuur
2.Visuele inspectie van onderdelen
3.Precieze meetinstrumenten voor afmetingen
4.High-Speed Chip Pick-and-Place-apparatuur
5.Automatische sorteringssystemen voor 3C-producten
6.Electronische onderdelenplaatsingsapparatuur.
