22N 44,8 mm lange slag schacht lineaire stem spoel motor voor scansystemen

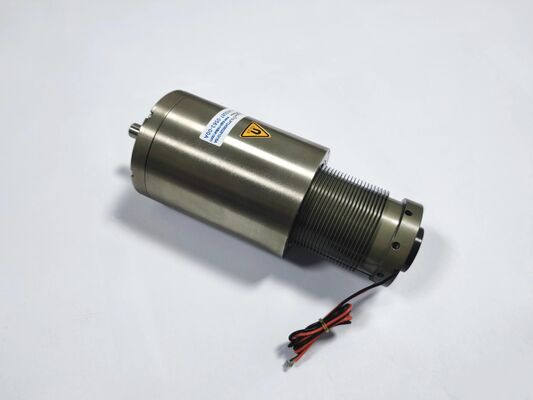

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems

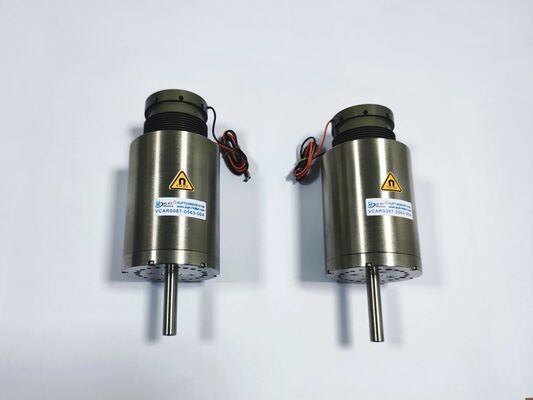

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems

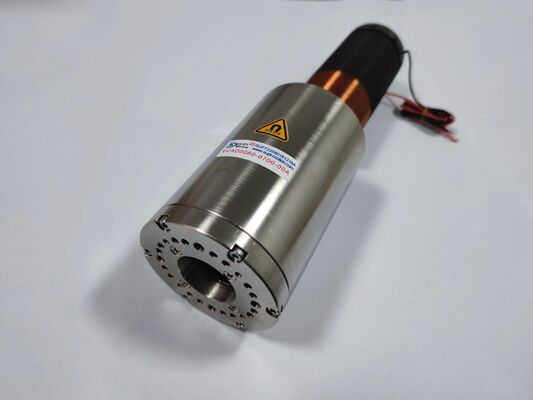

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
Plaats van herkomst China, Suzhou
Merknaam SUPT MOTION
Certificering ISO9001,CE,3C
Modelnummer VCAB0022-0448-00A
Min. bestelaantal 2 stuks
Prijs $110-$290
Verpakking Details Aangepaste verpakking enz.
Levertijd 1-5 stuks, 5 dagen. >20 stuks, onderhandeld
Betalingscondities T/T
Levering vermogen Te onderhandelen
Productdetails
Garantie 3 maanden-1 jaar productmodel VCAB0022-0448-00A
gewicht ((g) 52 Piekkracht (N) 22
Totale slag (mm) 44.8 Maximale spanning (V) 14.3
Sollicitatie Automatisch product Snelheid Hoge snelheid (rpm)
Producttype de lineaire motor van de stemrol Continu kracht ((N) 11.4N
Toepassingsgebieden 3C-elektronica, halfgeleiders, automatisering, optica, inspectieapparatuur
Markeren

44.8 mm lange slag lineaire stem spoel motor

,

22N-kracht lineaire stemspiraalmotor

,

met een vermogen van niet meer dan 50 W
Laat een bericht achter
Productomschrijving

Productbeschrijving:

De VCAB0022-0448-00A spreekspoelmotor met as is speciaal ontworpen voor scansystemen, optische vertragingslijnen en nauwkeurige lineaire positioneringstoepassingen die lange verplaatsingen vereisen zonder de noodzaak van complexe rotatie-naar-lineaire conversie.


De VCAB-serie is voorzien van een geïntegreerde bewegingsas met nauwkeurige lineaire lagers, die zorgen voor een soepele geleiding met lage wrijving over het gehele slagbereik. De bewegende as is gemaakt van lichtgewicht, zeer stijve, slijtvaste materialen. Hij kan continu scannen of heen en weer bewegen zonder oververhitting, waardoor hij geschikt is voor werkcycli met hoge intensiteit.


In optische coherentietomografie (OCT)-systemen en Fourier-transformatie-infraroodspectrometers (FTIR) zijn lineaire actuatoren met lange slag van cruciaal belang voor het aanpassen van de optische padlengte. Deze lineaire spreekspoelmotor elimineert de noodzaak van kogelomloopspindels of riemaandrijvingen, waardoor een directe, tandwielvrije beweging ontstaat die de scanlineariteit garandeert en mechanische artefacten vermindert.


Het ontwerp zonder speling verbetert de herhaalbaarheid van metingen, wat van cruciaal belang is voor uiterst nauwkeurige spectroscopische en metrologische toepassingen. Vergeleken met traditionele combinaties van rotatiemotoren en spindels biedt deze lineaire spreekspoelmotor verschillende belangrijke voordelen: geen mechanische speling, een vloeiende snelheidscurve zonder tandwieleffecten, lagere wrijving om een ​​stabiele krachtuitvoer te garanderen, en een eenvoudigere mechanische structuur.


Het ontwerp met directe aandrijving elimineert ook slijtagepunten die verband houden met schroefdraden en riemtanden, waardoor de levensduur wordt verlengd en een stabielere kalibratie op lange termijn wordt gegarandeerd. De semi-gesloten behuizing beschermt de interne componenten en maakt toch eenvoudige inspectie of onderhoud mogelijk. Dit ontwerp is vooral nuttig in industriële omgevingen waar stof en deeltjes de prestaties van precisie-lineaire lagers kunnen beïnvloeden.

Functies:

  • Piekkracht: 22 N

  • Continue kracht bij 25℃: 11,4 N

  • Totale slag: 44,8 mm

  • Maximale spanning: 14,3 V

  • Tegen-EMK-constante: 4 V/m/s

  • Rolgewicht: 52 g

  • Statordiameter: 48 mm

  • Aseinddraad: M3 (binnen)

Productparameters:

Productmodel Piekkracht
(N)		 Continue kracht
bij 25℃(N)		 Totale beroerte
(mm)		 Maximale spanning
(V)		 Terug EMF-constante
(V/m/s)		 Gewicht van de spoel
(G)		 Statordiameter Schroefdraad op aseinde
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0,9 23 29.5 M2 (buitenste)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31,5 M2.5 (buitenste)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 M3 (buitenste)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (buitenste)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30,5 As ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (buitenste)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (binnen)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (binnen)
VCAB0033-0099-00A 33 8 9.9 24.3 5,87 23.5 36 M3 (buitenste)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 (binnen)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (binnen)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3 (binnen)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (binnen)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38,6 31.1 M3 (buitenste)
VCAB0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 M3 (binnen)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 (binnen)
VCAB0087-0062-00A 87 21.67 6.2 34,5 12.7 45,2 43.1 M3 (binnen)
VCAB0087-0563-00A 87 17.5 56,3 63,4 8.1 177 72 as ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29.9 8 162 50,8 M3 (binnen)
VCAB0105-0164-00A 105 35,4 16.1 20.1 11.5 150 60,4 M3 (binnen)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 as ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 as ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 as ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24.5 685 93 as ∮10
VCAB0436-0187-00A 436 147,6 18.7 40,7 40,7 648 80,4 as ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78,4 as ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 as ∮10



Toepassingen:

  • Optische coherentietomografie (OCT) scannen

  • FTIR spectrometer optische vertragingslijnen

  • Precisie lineaire meetsystemen

  • 3D-contactscannen

  • Actieve trillingsonderdrukking

  • Laserstraalbesturing
