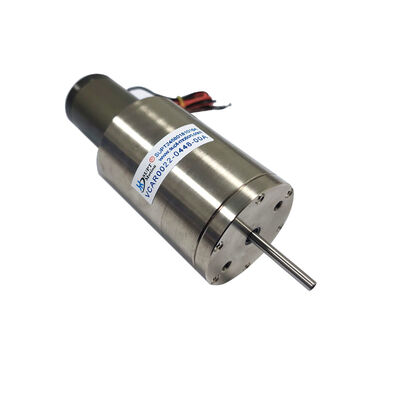

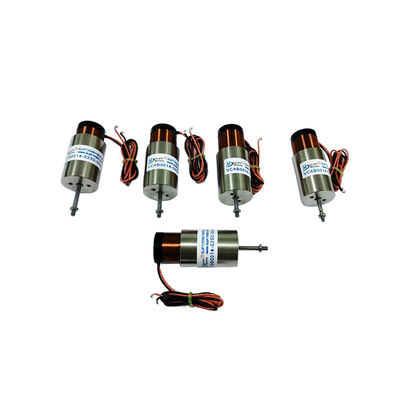

44N 5,9 mm slag hoogprecisie schacht stem spoel motor voor AOI-systemen
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VCAB0044-0059-00A |
| Min. bestelaantal | 2 stuks |
| Prijs | $150-$280 |
| Verpakking Details | Aangepaste verpakking enz. |
| Levertijd | 1-5 stuks, 5 dagen. >20 stuks, onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Producttype | de lineaire motor van de stemrol | Gebruik | Precisie-oppervlakteprofilering, BOOT, Auto, Elektrische fiets |
|---|---|---|---|
| Haven | Sjanghai | Voeding | Spannings- en stroomvereisten |
| Piekkracht | 44N | Bouw | Permanente magneet |
| Forcetype | Directe aandrijfkracht | Garantie | 3 maanden-1 jaar |
| Maximale spanning | 14.3V | Bescherm functie | Volledig ingesloten |
| Totale slag | 5,9 mm | Aandrijvingstype | Spreekspoel |
| Markeren | met een vermogen van meer dan 50 W,5.9mm slag stemspiraalmotor,AOI-systemen lineaire stemspiraalmotor |
||
Productomschrijving
Productbeschrijving:
De VCAB0044-0059-00A is een hoge-precisie, halfgesloten schacht-type stem spoel motor geoptimaliseerd voor geautomatiseerde optische inspectie (AOI), halfgeleider test apparatuur,en precisie positionering toepassingen die extreem hoge nauwkeurigheid en herhaalbaarheid vereisen.
De VCAB-serie van lineaire stemspiraalmotoren heeft een ingebouwd ontwerp van een bewegingsas en integreert precieze lineaire lagers om een soepele, lage wrijvingsleiding en uitzonderlijke nauwkeurigheid te bieden.De bewegingsas is gemaakt van lichtgewichtHet lichtgewicht van de motor zorgt voor een snelle versnelling en korte stabilisatietijden.waardoor het ideaal is voor inspectie- en testtoepassingen met hoge snelheid.
In AOI- en halfgeleiderinspectiesystemen is een nauwkeurige Z-aspositie van cruciaal belang om de scherpstelling te behouden tijdens snelle beeldopname.Deze lineaire stem spoel motor gebruikt een direct-drive ontwerp met nul cogging effectenHet is een zeer efficiënte en efficiënte motor, die een soepel, artefactvrije beweging garandeert; tegelijkertijd zorgt de hoge stuwkracht voor snelle scherpstelling zonder overschot.9 mm slag biedt voldoende afstand voor autofocussystemen en toepassingen voor het meten van oppervlakteprofielen.
De halfgesloten behuizing beschermt de interne onderdelen tegen stof en verontreinigende stoffen.die van cruciaal belang is in een cleanroomomgeving waar deeltjes de kwaliteit van de optische inspectie in gevaar kunnen brengenGeïntegreerde precisielagers elimineren de noodzaak van externe geleidingsrailsamenstellingen, waardoor de complexiteit en kosten van het systeem worden verminderd en tegelijkertijd de algehele betrouwbaarheid wordt verbeterd.
Deze lineaire stem spoel motor is ook ideaal geschikt voor proeftoetsen toepassingen, waar gecontroleerde contactkracht is van cruciaal belang voor nauwkeurige elektrische metingen.De lineaire kracht-stroomverhouding maakt een precieze krachtregulatie mogelijkHet zero-backlash-mechanisme voorkomt positiefouten, waardoor contactfouten of valse foutdetecties worden voorkomen.
Kenmerken:
- Productnaam:Lineaire stemspiraalmotor
- Modelnummer:VCAH0044-0059-00A
- Piekkracht: 44,1 N
- Continu kracht @ 25°C: 17,7 N
- Totale slag: 5,9 mm
- Maximale spanning: 14,3 V
- Vervolgens EMF constante: 8 V/m/s
- Gewicht van de spoel: 43 g
- Statordiameter: 46 mm
Technische parameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
| De belangrijkste toepassingen van een stemspiraalmotor: | ||||||||||
| 1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. | ||||||||||
| 2.Bediening van kleppen op het terrein: type meetkleppen, drukproefsystemen, pneumatische kleppen chemie-inspuitingssystemen. | ||||||||||
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. | ||||||||||
| 4.Vibratiesysteem: schudtafel, trillingsplatform. | ||||||||||
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur | ||||||||||
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. | ||||||||||
| 7.Commercieel toepassingsgebied: Computersysteem voor de automatische scherpstelling van miniatuurcamera's met koelpomp. | ||||||||||
| 8Automatiseringsindustrie: Laserapparatuur, spuitmachines, testapparatuur, textielmachines. |
1Automatische optische inspectie (AOI) autofocus
2.Semi-geleiderproeftoetsers
3Precieze oppervlakteprofielen
4.Positie van de naald
5.Control van de contactkracht van de proefsonde
6.Positiebepaling van metrologische apparatuur
