Hiah Performance lineaire spreekspoelactuator voor precisietaken in industriële automatisering

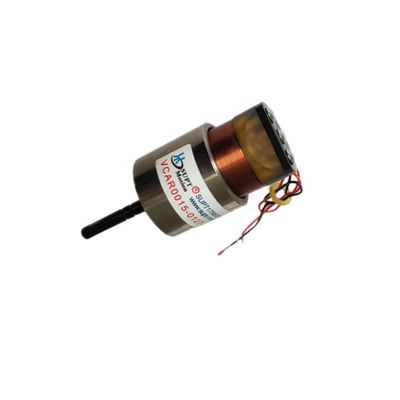

  • Hiah Performance Linear Voice Coil Actuator For Industrial Automation Precision Tasks

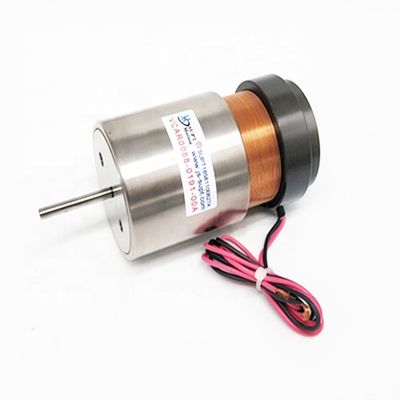

  • Hiah Performance Linear Voice Coil Actuator For Industrial Automation Precision Tasks
  • Hiah Performance Linear Voice Coil Actuator For Industrial Automation Precision Tasks
Plaats van herkomst China, Suzhou
Merknaam SUPT MOTION
Certificering ISO9001,CE,3C
Modelnummer VCAB-reeks
Min. bestelaantal 1 stks
Prijs $110-$175
Verpakking Details Gepersonaliseerde verpakkingen enz.
Levertijd 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen
Betalingscondities T/T
Levering vermogen te onderhandelen

Contacteer me voor vrije steekproeven en coupons.

WhatsAPP:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Garantie 3 maanden tot 1 jaar Productmodel VCAB0105-0164-00A
gewicht ((g) 150 Piekkracht (N) 105
Totale slag (mm) 16.4 Maximale spanning (V) 20
Sollicitatie Automatisch Product Positioneringsnauwkeurigheid Hoog
Producttype de lineaire motor van de stemrol Commutatie Borstel
Continu kracht ((N) 35,4N Afmetingen 60,4 mm klasse
Laat een bericht achter
Productomschrijving

Productbeschrijving:

De VCAB0105-0164-00A genereert lineaire kracht direct door elektromagnetische interactie tussen de spoel en de permanente magneet. De uitgaande kracht is zeer lineair ten opzichte van de stroominput.

Naarmate de industriële automatisering evolueert naar hogere precisie, hogere snelheid, grotere consistentie en intelligente besturing, voldoen traditionele bewegingsmechanismen zoals spindels, riemen en tandwielkasten steeds vaker niet aan de geavanceerde eisen.

Naarmate de industriële automatisering zich blijft ontwikkelen naar hogere snelheid, grotere precisie en meer intelligentie, worden er strengere eisen gesteld aan uitvoeringssystemen op het gebied van positioneringsnauwkeurigheid, dynamische respons en operationele stabiliteit. Lineaire Voice Coil Motors (LVCM's), met direct-drive werking en uitstekende dynamische prestaties, worden veel gebruikt in precisie-uitvoeringstaken in de industriële automatisering.

LVCM's gebruiken elektromagnetische kracht om lineaire beweging direct aan te drijven zonder mechanisch contact, transmissiecomponenten of speling. Dit maakt een hoge herhaalbaarheid en stabiele micro-positioneringscontrole mogelijk. In toepassingen zoals precisie-assemblage, doseren, lassen, inspectie en kalibratie kunnen voice coil motors een positioneringsnauwkeurigheid van micrometer-niveau of zelfs sub-micrometer bereiken, waardoor de procesconsistentie en de productopbrengst aanzienlijk worden verbeterd.

Voor snelle en hoogfrequente operaties bieden lineaire voice coil motors een hoge acceleratie en snelle respons, waardoor een nauwkeurige tracking van besturingscommando's en complexe bewegingsprofielen mogelijk is. Hun soepele beweging en lage trillingen helpen mechanische spanning te verminderen en de algehele systeem betrouwbaarheid te verbeteren.

Kenmerken:

  • Micron- of sub-micron positioneringsnauwkeurigheid
  • Hoge acceleratie en respons op milliseconden-niveau
  • Geen speling, geen slijtage en zeer lineaire beweging
  • Langdurige stabiliteit bij continu gebruik

  • Geen spindels, tandwielen of riemen

  • Geen speling en transmissiefout

  • Snelle dynamische respons met brede controlebandbreedte

  • Eenvoudige implementatie van positie-, snelheid- en kracht-closed-loop controle



Productparameters:

Productmodel Piekvermogen
(N)		 Continu vermogen
bij 25℃(N)		 Totale slag
(mm)		 Max. spanning
(V)		 Back EMF-constante
(V/m/s)		 Gewicht van de spoel
(g)		 Stator diameter As einddraad
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2(Buiten)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(Buiten)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(Buiten)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3(Buiten)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 As ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(Buiten)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(Binnen)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(Binnen)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(Buiten)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(Binnen)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(Binnen)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3(Binnen)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(Binnen)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(Buiten)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(Binnen)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(Binnen)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(Binnen)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 as ∮10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3(Binnen)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(Binnen)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 as ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 as ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 as ∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 as ∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 as ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 as ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 as ∮10

Hiah Performance lineaire spreekspoelactuator voor precisietaken in industriële automatisering 0

Toepassingen:

  1. Precisie assemblage en perspassing actuatie
  2. Precisie Z-as actuatiemodules
  3. Hoge snelheid positionering en compensatie-eenheden
  4. Precisie doseren, lassen en verlijmingsmachines
  5. Inspectie en test uitvoeringsfasen
  6. Robotische end-effector precisie actuatie

Hiah Performance lineaire spreekspoelactuator voor precisietaken in industriële automatisering 1









Markeringen:

2500N lineaire stemspiraalmotor

Hoogresolutie lineaire stemspiraalmotor

Hoog laadvermogen lineaire stemactuator
