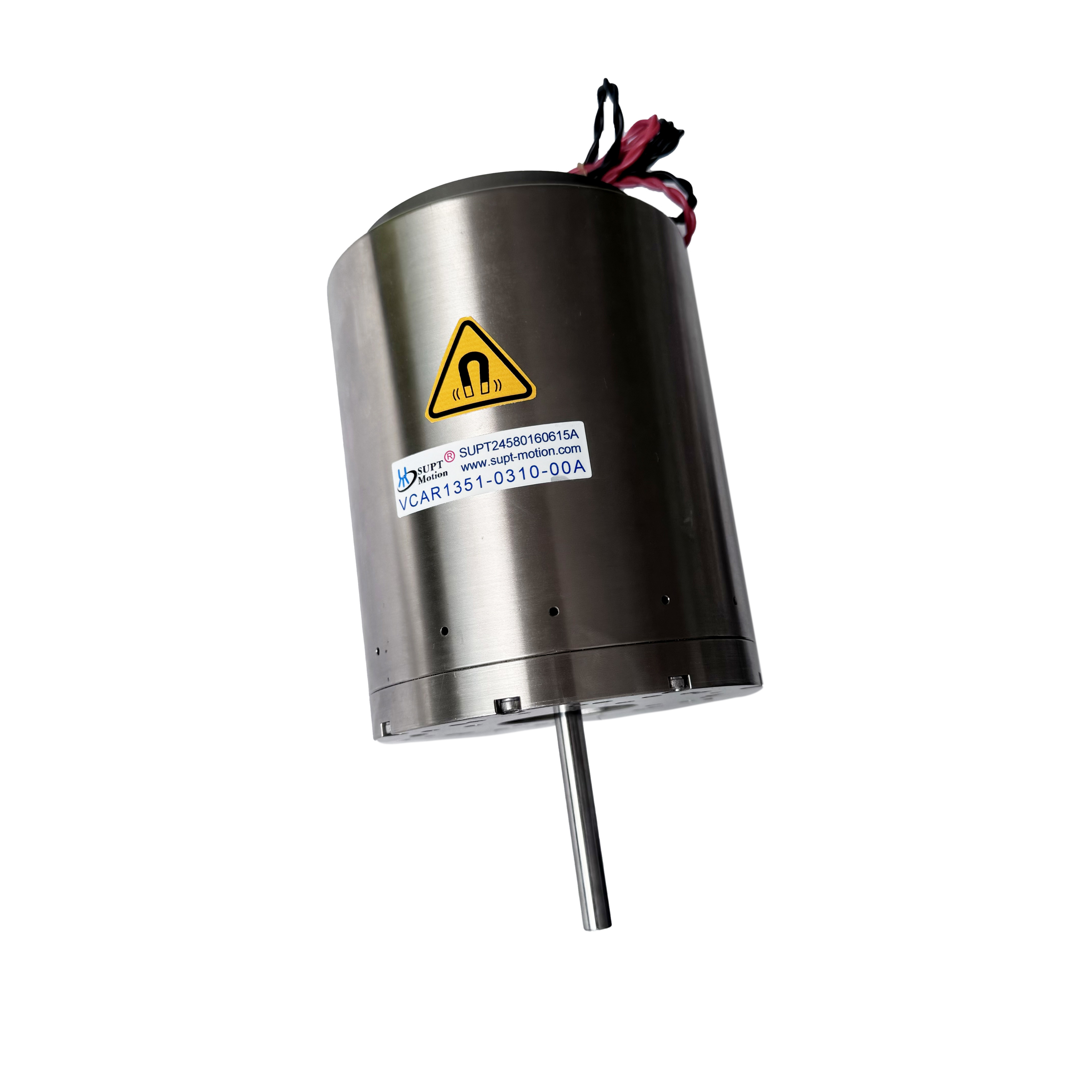

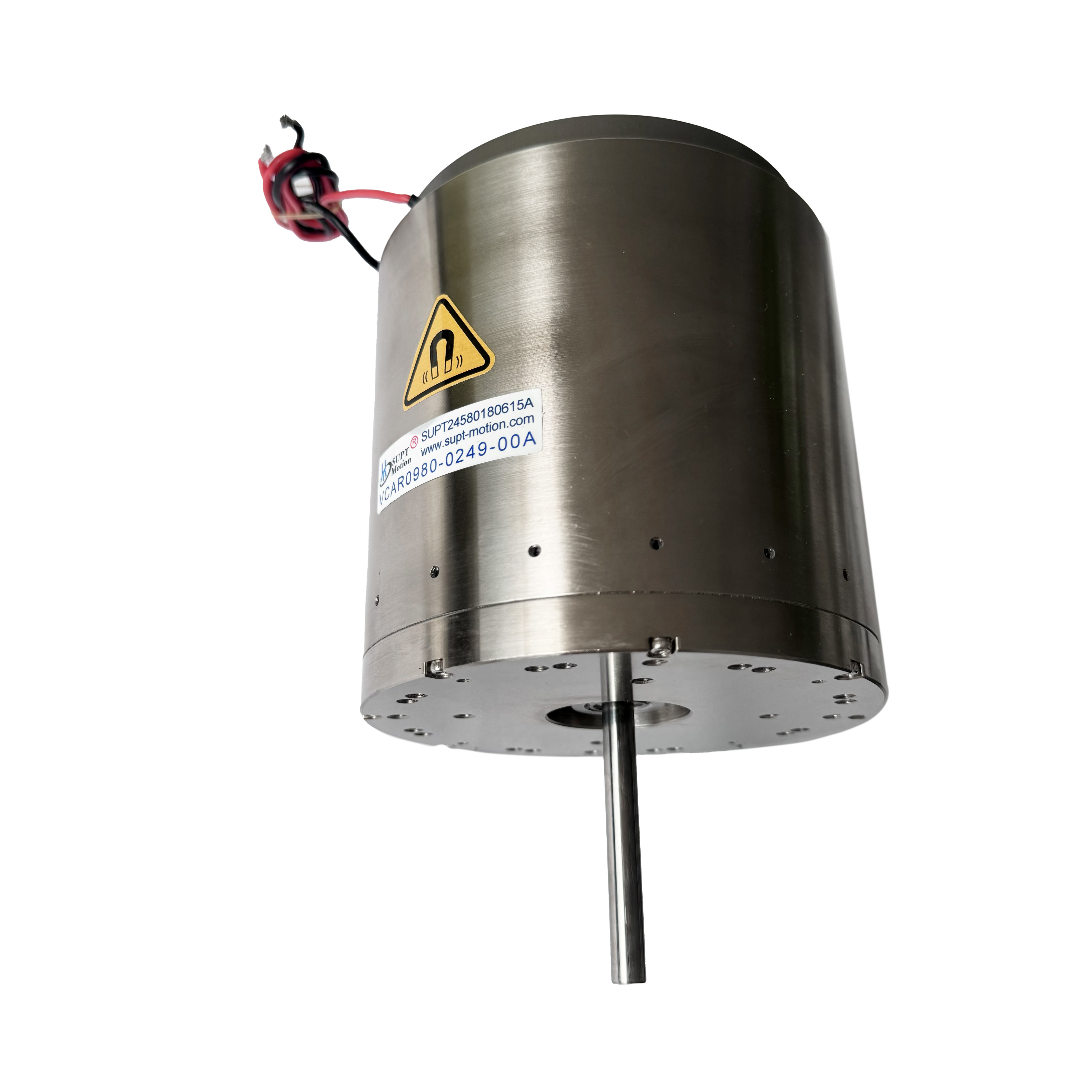

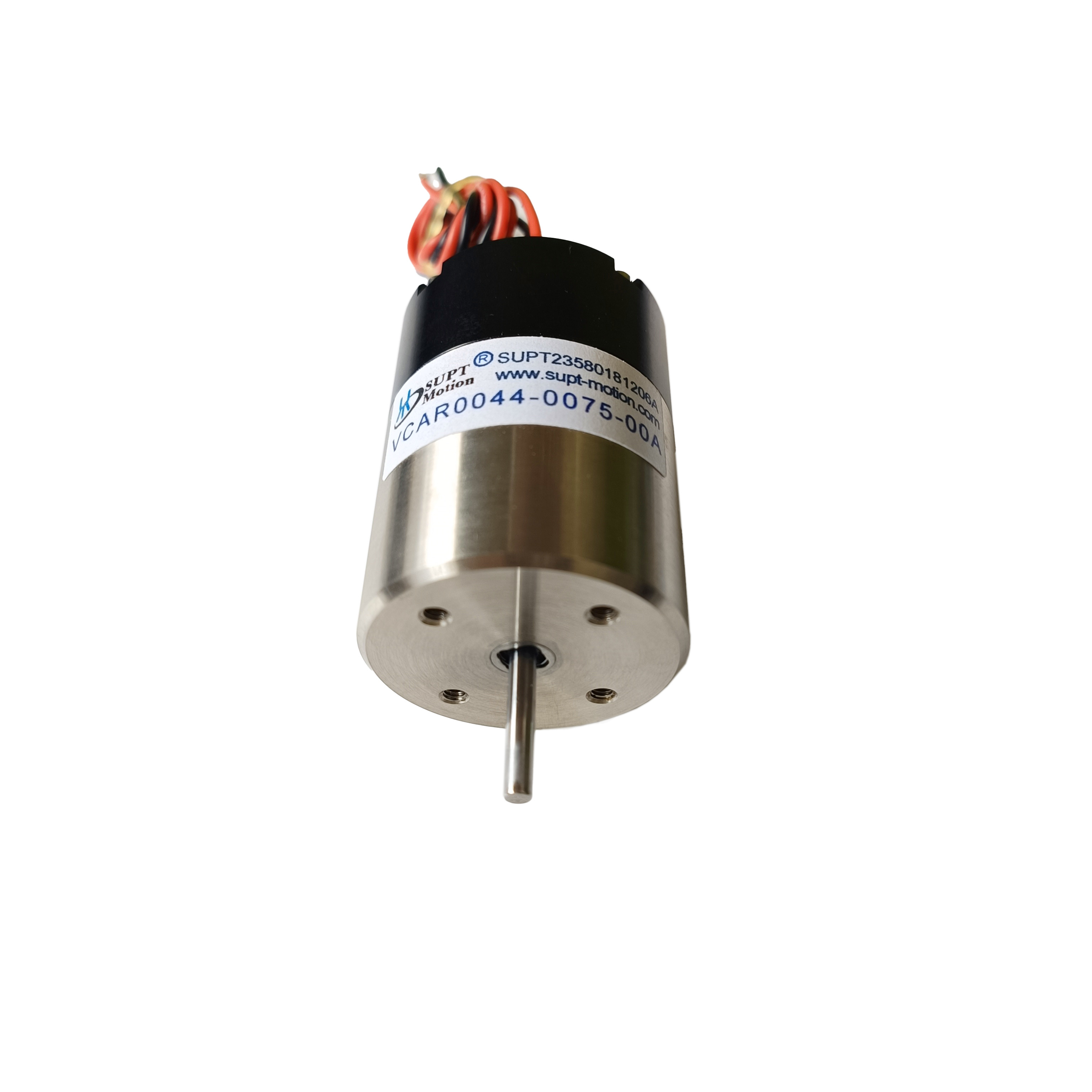

Compacte snelle reactie lineaire stem spoel actuator voor automatisering robotica
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001,CE,3C |
| Modelnummer | VCAB-reeks |
| Min. bestelaantal | 2 STUKS |
| Prijs | $102-$160 |
| Verpakking Details | Gepersonaliseerde verpakkingen enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | te onderhandelen |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Productmodel | VCAB0436-0187-00A |
|---|---|---|---|
| gewicht ((g) | 648 | Piekkracht (N) | 436 |
| Totale slag (mm) | 18.7 | Maximale spanning (V) | 40.7 |
| Sollicitatie | Automatisch Product | Positioneringsnauwkeurigheid | Hoog |
| Producttype | de lineaire motor van de stemrol | Commutatie | Borstel |
| Continu kracht ((N) | 147,6N | Type | Compact |
Productomschrijving
Productbeschrijving:
De Linear Voice Coil Actuator is een lineaire actuator met directe aandrijving die snelle respons, hoge versnelling, positioneringsnauwkeurigheid op nanometerniveau, nul terugslag en wrijvingsloze beweging biedt.In de automatiseringsrobotica, Lineaire stem spoel actuatoren worden veel gebruikt voor precisie pick-en-plaats, conform assemblage, eind effector actuatie, kracht-feedback taken, en high-speed repetitieve beweging,Het maakt ze een cruciaal onderdeel van geavanceerde robotsystemen..
Aangezien industriële robots, samenwerkende robots (cobots), precisie-assemblage-robots en intelligente inspectie-robots zich blijven ontwikkelen, zijn lineaire bewegingsactuatoren vereist om een hogere nauwkeurigheid te leveren.snellere reactieTraditionele loodschroeven en versnellingsmechanismen lijden vaak aan terugslag, slijtage en beperkte dynamische respons.
Lineaire stemspiraalactuatoren, gebaseerd op directe aandrijftechnologie, genereren lineaire kracht zonder mechanische transmissie, waardoor ze een ideale oplossing zijn voor hoogwaardige robotbewegingssystemen.
Kenmerken:
- Hoogsnelheids- en versnellingsbewegingen
- Positionering op nanometerniveau en hoge herhaalbaarheid
- Zero Backlash Direct-Drive-ontwerp
- Ondersteunt krachtcontrole en conform beweging
- Compact ontwerp en eenvoudige integratie
Algemene specificaties (van model tot model)
- Nominale spanning: 40,7 V
- Continu kracht:147.6N
- Piekkracht: 436N
- Stroke: 18,7 mm
- Frequentie-respons: ≥ 100 Hz
- Herhaalbaarheid: ≤ 1 μm
Productparameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
Robotic Precision Pick-and-Place:Voor snel plukken, micro-positieaanpassing en flexibele plaatsing.
End-of-Arm Tooling (EOAT): Bereiken van gripper stroke controle, fijn afstemmen verplaatsing, en kracht feedback operatie.
Compatibele assemblage robots: worden gebruikt voor precieze assemblage-acties zoals inbrengen, persen en uitlijnen.
Samenwerkende robots: Biedt veilige, controleerbare lineaire aandrijving en flexibele contactmogelijkheden.
Visie-geleide positioneringssystemen:Gebruikt voor hoogtecompensatie en scherpstelling op de Z-as.
Geautomatiseerde inspectie- en testrobots: Ondersteunt sondecontact, scannen en herhaalde positioneringsacties.
