Geluidsarme, zeer stabiele lineaire spreekspoelmotor voor medische scanners
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001,CE,3C |
| Modelnummer | VCAB-reeks |
| Min. bestelaantal | 1 stks |
| Prijs | $108-$200 |
| Verpakking Details | Gepersonaliseerde verpakkingen enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Garantie | 3 maanden tot 1 jaar | Productmodel | VCAB0087-0563-00A |
|---|---|---|---|
| gewicht ((g) | 177 | Piekkracht (N) | 87 |
| Totale slag (mm) | 56.3 | Maximale spanning (V) | 63.4 |
| Sollicitatie | Automatisch Product | Snelheid | Hoog |
| Producttype | de lineaire motor van de stemrol | Commutatie | Borstel |
| Continu kracht ((N) | 17,5N | Toepassingsgebieden | 3C-elektronica, halfgeleiders, automatisering, optica, inspectieapparatuur |
| Lawaai | Lage ruis | ||
| Markeren | motor met een geluidsgevoel met een laag geluidsniveau,motor met hoge stabiliteit,lineaire motor voor medische scanners |
||
Productomschrijving
Productbeschrijving:

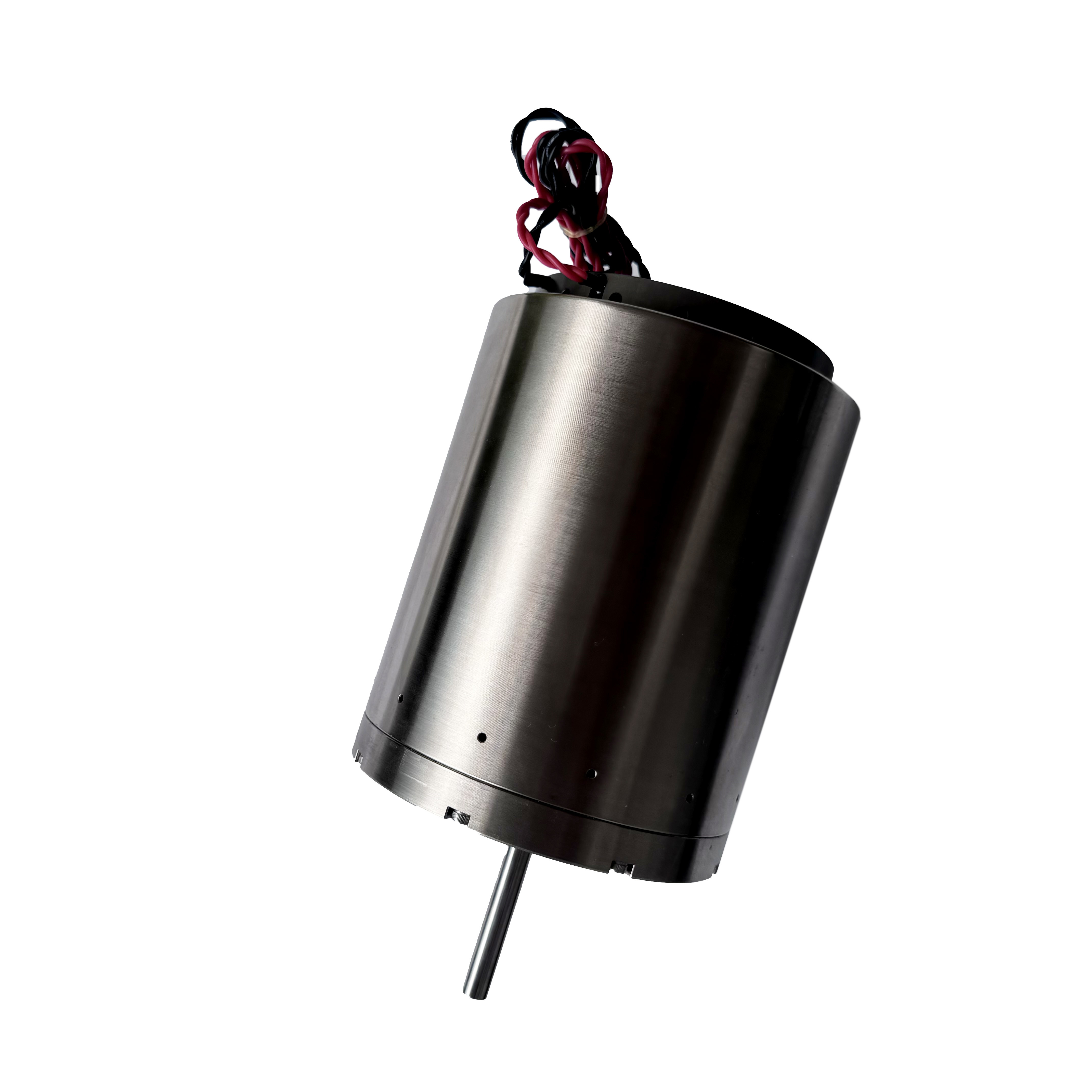

De VCAB0087-0563-00A as-type lineaire spreekspoelmotor van SUPT maakt gebruik van een bewegende-spoel-actuatiemechanisme in combinatie met een precisiegeleide as en lineaire lagers, wat uitstekende stabiliteit biedt binnen een compacte structuur. De hoogflux permanente magneetconstructie creëert een sterk magnetisch veld, waardoor de lichtgewicht bewegende spoel zeer responsieve en lineaire krachtoutput kan produceren met minimale traagheid. Dit ontwerp stelt de actuator in staat om uitstekend dynamisch gedrag te behouden tijdens snelle acceleratie, deceleratie en frequente heen-en-weergaande bewegingen.
De lineaire spreekspoelmotor, met zijn wrijvingsloze aandrijving, hoogfrequente respons, nanometer-niveau verplaatsingsresolutie en zeer lineaire bewegingsoutput, is een essentiële actuator geworden in moderne medische scantoestellen. Hij wordt veel gebruikt in bloedanalyseapparatuur, CT-hulp positioneringseenheden, confocale scanners, endoscoop autofocusmodules en ultrasone probe-scanningsmechanismen, waardoor snelle, stille, contactloze en zeer herhaalbare micro-positioneringsprestaties mogelijk worden.
Kenmerken:
- Wrijvingsloze direct-drive architectuur
- Ultra-precieze micro-positionering (nanometer resolutie)
- Ultra-lage ruisbeweging
- Snelle respons op milliseconden
- Ondersteunt closed-loop positie / krachtregeling
Technische specificaties:
Slag: 56,3 mm
Continue kracht: 147,6 N
Piekvermogen: 87 N
Krachtconstante: 8 N/A
Weerstand: 35,2Ω
Massa: goed
Afmetingen: 200*400*400cm
Werkstroom: 1,8 A
Productparameters:
| Productmodel | Piekvermogen (N) |
Continue kracht bij 25℃(N) |
Totale slag (mm) |
Max. spanning (V) |
Back EMF-constante (V/m/s) |
Gewicht van de spoel (g) |
Stator diameter | As-einde draad (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(Buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(Buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(Buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(Buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | As ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(Buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(Buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(Buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | as ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | as ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | as ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | as ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | as ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | as ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | as ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | as ∮10 |
Toepassingen:
- Confocale optische / laserscanners
- Endoscoop autofocus-eenheden
- Hematologie celscanners
- Ultrasone probe-scanningsmechanismen
- Medische laboratorium micro-positioneringstages
- CT / Röntgen positioneringseenheden
