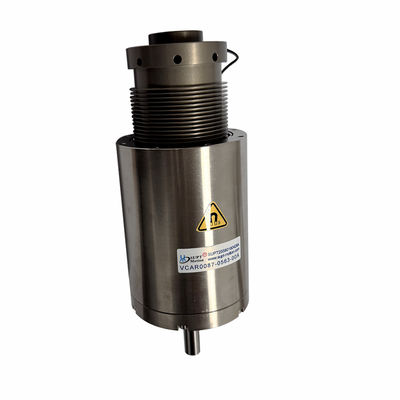

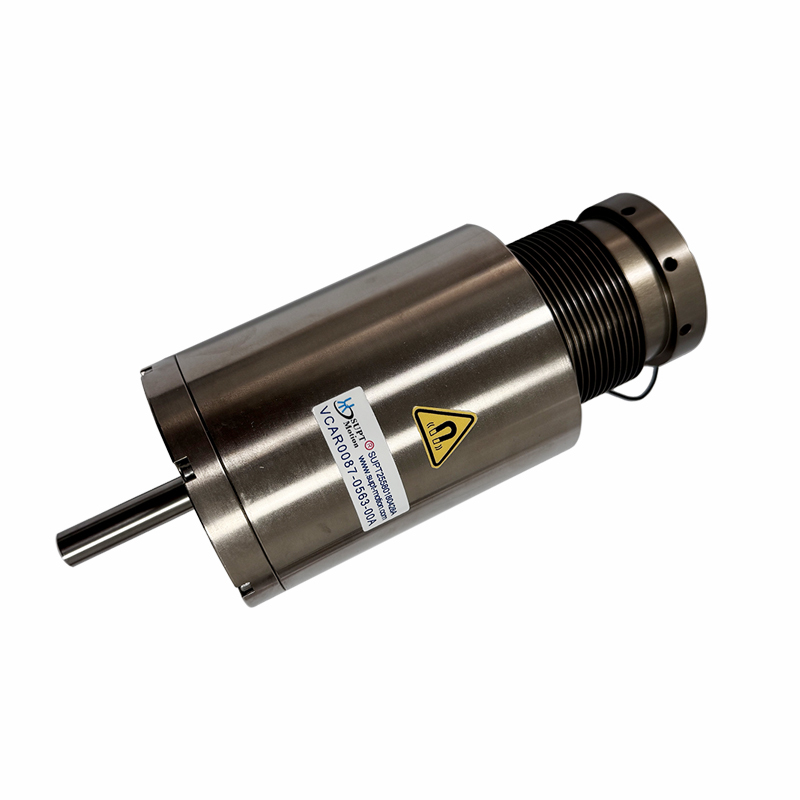

Hoogfrequente respons lineaire spreekspoelmotor voor 3C elektronica productie
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001,CE |
| Modelnummer | VCAB-reeks |
| Min. bestelaantal | 2 stks |
| Prijs | $110-$180 |
| Verpakking Details | Gepersonaliseerde verpakkingen enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/t |
| Levering vermogen | om te worden onderhandeld |
Productdetails
| Garantie | 3 maanden tot 1 jaar | Productmodel | VCAB0087-0563-00A |
|---|---|---|---|
| gewicht ((g) | 177 | Piekkracht (N) | 87 |
| Totale slag (mm) | 56.3 | Maximale spanning (V) | 63.4 |
| Sollicitatie | Automatisch Product | Positioneringsnauwkeurigheid | Hoog |
| Producttype | de lineaire motor van de stemrol | Commutatie | Borstel |
| Continu kracht ((N) | 17,5N | ||
| Markeren | Hoogfrequente lineaire stemspiraalmotor,3C elektronica spreekspoelmotor,lineaire spreekspoelmotor met garantie |
||
Productomschrijving
Productbeschrijving:

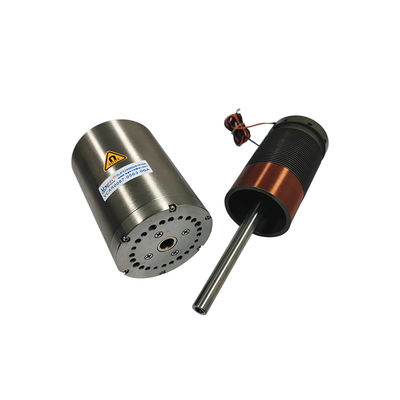

De op de as gemonteerde lineaire stemspiraalmotor van SUPT bestaat uit een permanente magneetassemblage, een bewegende spoel en een geleidingsmechanisme.Deze lineaire stem spoel motor bevat een geïntegreerde bewegingsas en precisie lineaire lagers, model VCAB0087-0563-00A. Met compacte lagers en asdiameter met verlengde lengte, werkt het als een geborstelde motor.hoogprecisiepositiëringLineaire stem spoelmotoren vinden uitgebreide toepassingen, vaak gebruikt in 3C elektronica productie en testapparatuur.In de 3C-elektronicaindustrie, SUPT's lineaire stem spoelmotoren maken precieze lineaire + rotatieve beweging mogelijk tijdens processen zoals chip verpakking, camera module assemblage en component integratie.Hun hoge prestaties zorgen voor een zacht contact met delicate onderdelen met minimale kracht., waardoor bescherming tegen schade wordt gewaarborgd.
Kenmerken:
Type:Lineaire stemspiraalmotor, schacht gemonteerde lineaire stemspiraalmotor, VCAB-serie lineaire bewegingsactuator.
Snelheid:Hoge snelheid
Productmodel:VCAB0087-0563-00A
Hoofdkenmerken van lineaire stemspiraalmotoren: directe aandrijving, eliminatie van terugslag en wrijvingsfouten veroorzaakt door tandwielen, schroeven en andere transmissiemechanismen.
Hoge reactiesnelheid: reactietijd tot milliseconden of submilliseconden, geschikt voor snelle scans en realtime besturingssystemen.
Hoogprecisiebesturing: in gesloten systemen met een positioneringsnauwkeurigheid van een nanometerniveau kan worden gerealiseerd, geschikt voor inspectietaken met een zeer hoge precisie.
Productparameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
De op de as gemonteerde lineaire stemspiraalmotoren van SUPT MOTION in specifieke toepassingen voor 3C-elektronicaproductie: laminaatassemblage van camera-modules, gevoeligheid van het touchscreen en duurzaamheidstesten van de sleutel,de behandeling van onderdelen, en PCB-platen assemblage.
1De lijnmotoren met een schacht hebben een zeer lange levensduur, stabiele prestaties en hoge frequentie, hoge snelheid en hoge respons.Ze kunnen authentieke vingerdruk simuleren.Geschikt voor het testen van touchscreenfuncties zoals tikken, vegen en lang drukken op capacitieve/resistieve schermen in smartphones, tablets en horloges.en het herhaaldelijk testen van de duurzaamheid van de pers voor fysieke knoppen zoals toetsenborden en telefoonknoppen.Door de feedbackkracht en verplaatsing te analyseren, helpen zij bij het opzetten van kwaliteitsmonitoringsmodellen voor big data.
2Bij PCB-assemblage maken de motoren van de asvormige lineaire stemspiraal snel laden en lossen mogelijk.Door de oriëntatie van de onderdelen vóór het inbrengen aan te passen aan de PCB-gaten, zorgen ze voor een nauwkeurige plaatsing, waardoor onregelmatige of onjuiste gatinvoeging wordt voorkomen.
