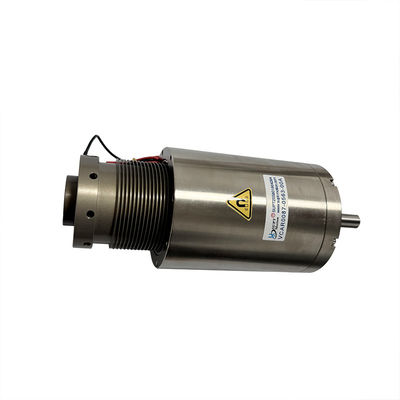

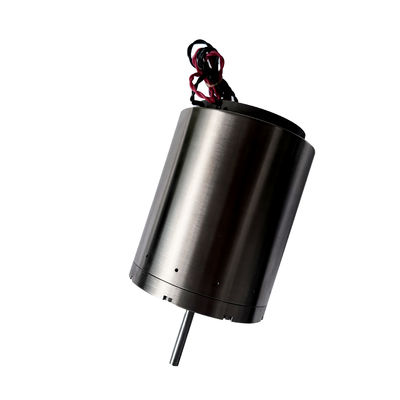

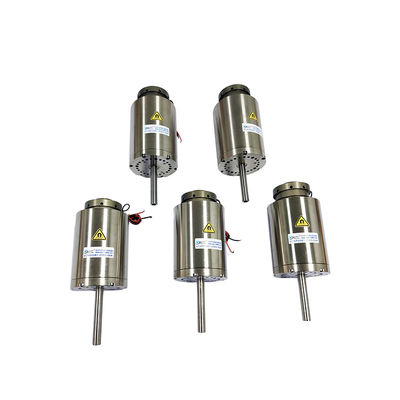

Hoogfrequente luidruchtigheid VCAB-serie lineaire stemspiraalmotoren voor precisieinspectieapparatuur
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VCAB-reeks |
| Min. bestelaantal | 2 PCS |
| Prijs | $159 |
| Verpakking Details | Verpakking op maat enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandeld |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Productmodel | VCAB0087-0563-00A |
|---|---|---|---|
| Gewicht | 177g | Piekkracht (N) | 87 |
| Totale slag (mm) | 56.3 | Maximale spanning (V) | 63.4 |
| Toepassing | Automatisch Product | Positioneringsnauwkeurigheid | Hoog |
| Lineariteit | Hoog | Productsoort | de lineaire motor van de stemrol |
| Strijdtype | Stem spoel |
Productomschrijving
Productbeschrijving:
Lineaire stemspiraalmotoren zijn borstelloze, rechtstreeks aandrijvende lineaire bewegingsactuatoren die de Lorentz-kracht gebruiken om een precieze, snelle lineaire verplaatsingscontrole te bereiken.
Lineaire motoren hebben een lichte motor spoel, korte responstijd en hoge frequentie.Modulair ontwerp, kan worden aangepast.
In precisie-testapparatuur, zoals halfgeleidertest, precisie-meetinstrumenten, microscopische beeldvorming, nano-verplaatsingsplatform en andere systemen,lineaire stem spoelmotoren spelen een belangrijke rol vanwege de hoge dynamische respons en hoge precisie besturing.
Lineaire stemspiraalmotoren worden gebruikt in optische inspectiesystemen om de positie van detectoren of optische elementen te controleren en om een hoge precisie te realiseren scherpstelling, scherpstelling,optisch pad scannen en andere werkzaamheden.
In halfgeleiderinspectieapparatuur voor het realiseren van snelle, nauwkeurige sonde- of platformscans voor defectdetectie, beeldverwerving.
Lineaire motoren hebben een lichte motor spoel, korte responstijd en hoge frequentie.Modulair ontwerp, kan worden aangepast.
In precisie-testapparatuur, zoals halfgeleidertest, precisie-meetinstrumenten, microscopische beeldvorming, nano-verplaatsingsplatform en andere systemen,lineaire stem spoelmotoren spelen een belangrijke rol vanwege de hoge dynamische respons en hoge precisie besturing.
Lineaire stemspiraalmotoren worden gebruikt in optische inspectiesystemen om de positie van detectoren of optische elementen te controleren en om een hoge precisie te realiseren scherpstelling, scherpstelling,optisch pad scannen en andere werkzaamheden.
In halfgeleiderinspectieapparatuur voor het realiseren van snelle, nauwkeurige sonde- of platformscans voor defectdetectie, beeldverwerving.
Kenmerken:
Lineaire stemspiraalmotoren hebben een ingebouwde bewegingsas en precisie lineaire lagers.
De kinematische as is gemaakt van lichtgewicht, zeer stijf en slijtvast materiaal van de hoogste kwaliteit.
Hoofdkenmerken van lineaire stemspiraalmotoren: directe aandrijving, eliminatie van terugslag en wrijvingsfouten veroorzaakt door tandwielen, schroeven en andere transmissiemechanismen.
Hoge reactiesnelheid: reactietijd tot milliseconden of submilliseconden, geschikt voor snelle scans en realtime besturingssystemen.
Hoogprecisiecontrole: in gesloten systemen kan een nauwkeurige positionering op nanometerniveau worden gerealiseerd, geschikt voor inspectietaken met een zeer hoge precisie.
Productparameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
Hoofdtoepassingen van lineaire stemspiraalmotoren:
1- Halve-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.
2- Valve veld werking: type meetklep, drukproefsysteem, pneumatische klep chemisch injectiesysteem.
3Micromechanische industrie: voedingssystemen, microbooringen, precisie stempelen.
4Vibratiesystemen: trillingstafels, trillingsplatforms.
5Medisch gebied: micro-injectiesystemen, ademhalingsapparatuur, testapparatuur.
6- luchtvaarttechnologie: vluchtbesturingssystemen, pilotenfeedbacksystemen.
7- Commerciële sector: geautomatiseerde koelpompen, microcamera's met autofocus.
8Automatiseringsindustrie: laserapparatuur, dispensers, testapparatuur, textielmachines.
