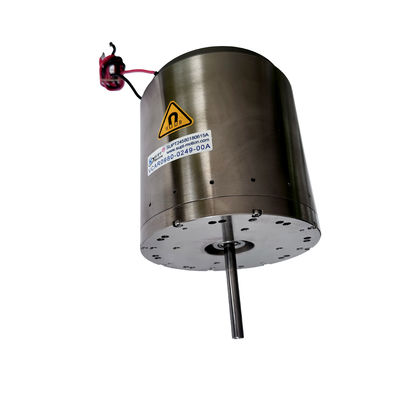

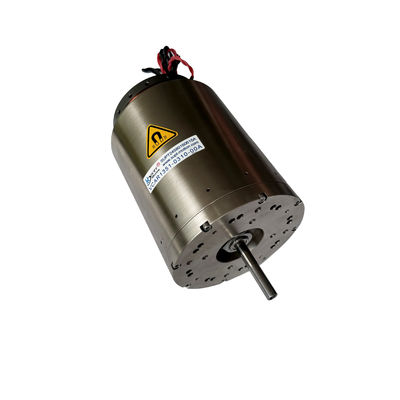

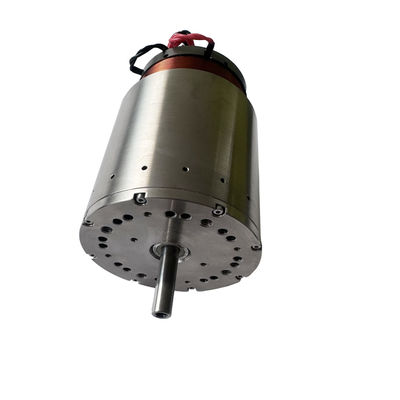

Hoogfrequente luiditeit Hoogpressieme lineaire stem spoel motor voor laser snijden
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VCAB-reeks |
| Min. bestelaantal | 1 stuks |
| Prijs | $159 |
| Verpakking Details | Verpakking op maat enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 20 stuks, te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Tot onderhandeling |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Activeringsmethode | Stem spoel motor | Stroklengte | 50 mm |
|---|---|---|---|
| Haven | Lineaire de schachtmotor van Shanghai | Spanningsbereik | 14.3V |
| maximumkracht | 11.4N | Verplaatsing | Brushless |
| Lineariteit | Hoog | Modelnummer | VCAB0022-0448-00A |
| Bescherm de functie | Volledig ingesloten | Piekkracht | 22 |
| Markeren | Laser snijden lineaire stem spoel motor,Hoogfrequente lineaire stemspiraalmotor,High Precision Linear Voice Coil Motor |
||
Productomschrijving
Productbeschrijving:
De VCAR-serie cilindrische actuatoren vertegenwoordigen bijna 80% van de markt. Ze kunnen een hoge kracht produceren met een hoge versnelling. De piekkrachten variëren van 0,7 N tot 3000 N.de slaglengte is minder dan 50 mm. De VCAR-reeks actuatorenZ Axis pick and place, kleine accurate positive displacement metering pompen en zowel vibrators als actieve trillingsdemping systemen.Valve-stroomregeling, en optische toepassingen.
Lasersnijapparatuur: bij lasersnijapparatuur: the linear voice coil motor is used to control the Z-axis dynamic focusing of the laser cutting head to ensure that the laser focus is always accurately focused on the surface of the material to be cutBijvoorbeeld bij de verwerking van precisieonderdelen en metalen platen met complexe patronen.de lineaire stem spoel motor's hoge precisie positionering en snelle reactie vermogen kan zorgen voor de precisie en kwaliteit van het snijden.
Kenmerken:
De stem spoel motor heeft een ingebouwde beweging as en precisie lineaire lagers.
De kinematische as is gemaakt van lichtgewicht, hoge stijfheid, slijtvast en hoogwaardige materialen.
De actuator spoel is lichtgewicht, met een korte responstijd en een hoge frequentie.
Productparameter:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Producttoepassingen:
De belangrijkste toepassingen van een stemspiraalmotor:
1.Semi-geleiderindustrie: schrijven, snijden, boren, transportsystemen, lassen, robotica.
2.Bediening van kleppen in het veld:Type meetkleppen, drukproefsystemen, pneumatische kleppen chemie-inspuitingssysteem.
3.Micro-machine-industrie: voersystemen, microbooringen, precieze stempels.
4.Vibratiesysteem: schudtafel, trillingsplatform.
5.Medisch dossier: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur.
6.Luchtvaarttechnologie:Vluchtbesturingssysteem,pilot feedback systeem.
7.Commercieel toepassingsgebied: Computersysteem voor de automatische scherpstelling van miniatuurcamera's met koelpomp.
8.Automatiseringsindustrie: laserapparatuur, dispensers, testapparatuur, textielmachines.
