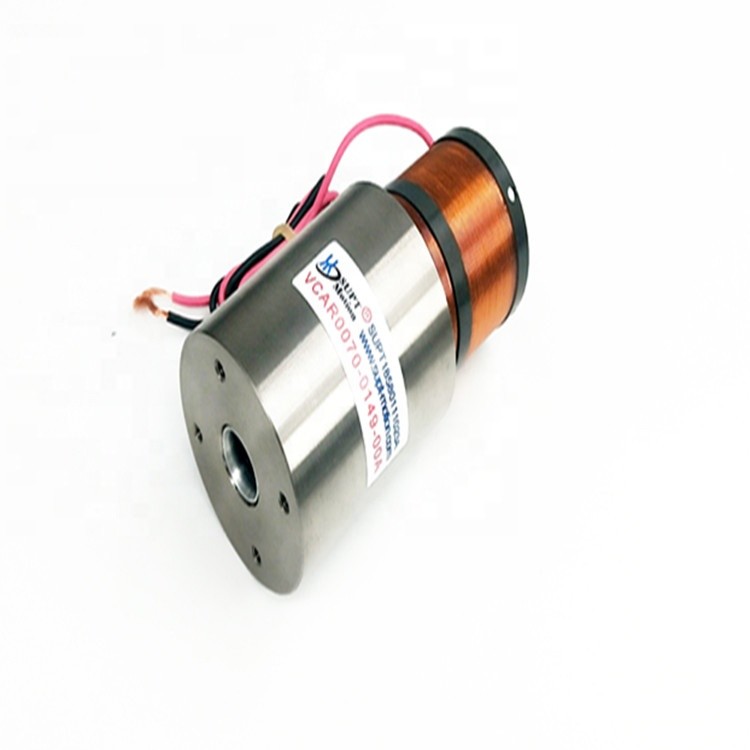

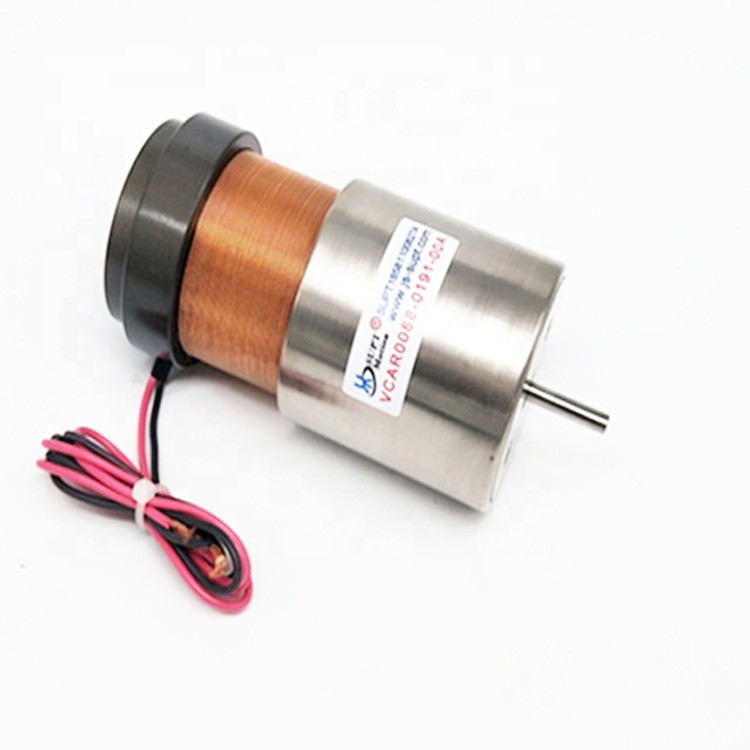

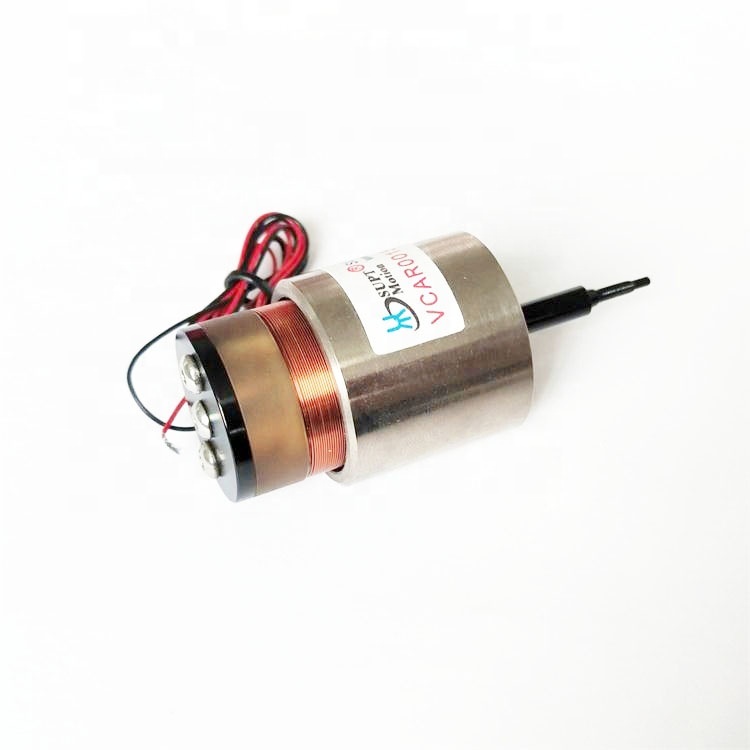

High Resolution Linear Voice Coil Motor met as voor industriële automatisering

High Resolution Linear Voice Coil Motor met as voor industriële automatisering

Productbeschrijving:

De lineaire stemspiraalmotor is een lineair stemspiraalapparaat dat zeer efficiënt, betrouwbaar en kosteneffectief is.Dit product is ontworpen om een precieze lineaire beweging te bieden en wordt voor verschillende toepassingen gebruiktDeze lineaire stem spoel motor is ook gerangschikt op 2500N,wat het hoogste vermogen is dat kan worden bereikt door een lineair voice coil product.

De Linear Voice Coil Motor is ontworpen om een hoge nauwkeurigheid en herhaalbaarheid te bieden en zorgt voor uitstekende prestaties.Dit product is ook ontworpen om licht en compact te zijnHet biedt ook een laag stroomverbruik en een laag geluidsniveau, waardoor het een ideale keuze is voor veel industriële toepassingen.Deze lineaire stem spoel motor is een betrouwbare, een efficiënte en kosteneffectieve lineaire bewegingsoplossing.

De VCAB-serie van cilindrische actuatoren vertegenwoordigt bijna 80% van de markt.een lengte van de slag van minder dan 50 mm.

De VCAB-reeks actuatoren zijn onder meer klepactuatoren, Z-as pick and place, kleine, nauwkeurige pompen voor het meten van positieve verplaatsingen en zowel vibratoren als actieve trillingsdempingsystemen.De markten omvatten medische halfgeleidersLuchtvaart en Automotive.

Kenmerken:

• Productnaam:Lineaire stemspiraalmotor
• Vervoervermogen:Hoog
• Krachtuitgang:Hoog
• Modelnummer:VCAB-serie
• Energieverbruik:Laag
• Nominaal vermogen:2500 N



Technische parameters:

Parameters	VCAH-serie
Lineariteit	Hoog
Energieverbruik	Laag
Resolutie	Hoog
Krachtuitgang	Hoog
Positioneringsnauwkeurigheid	Hoog
Geluidsniveau	Laag
Nominaal vermogen	2500 N
Herhaalbaarheid	Hoog
Nominale snelheid	100 Hz(rpm)

Productmodel	Piekkracht (N)	Voortdurende kracht bij 25°C ((N))	Totale slag (mm)	Maximale spanning (V)	Achterste EMF constante (V/m/s)	Gewicht van de spoel (g)	Statordiameter	Einddraad van de as (mm)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2 (buiten)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 (buiten)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 (buiten)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3 (buiten)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	Schacht ¥4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 (buiten)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3 ((Binnen)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 ((Binnen)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3 (buiten)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 ((Binnen)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 ((Binnen)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 ((Binnen)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 ((Binnen)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 (buiten)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 ((Binnen)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 ((Binnen)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 ((Binnen)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	schacht ¥10
VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3 ((Binnen)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 ((Binnen)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	schacht ¢8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	schacht ¥10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	schacht ¢8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	schacht ¥10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	schacht ¥10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78.4	schacht ¥10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	schacht ¥10

Toepassingen:

De belangrijkste toepassingen van een stemspiraalmotor:
1- Halve-geleiderindustrie: schrijven, snijden, boren, transportsystemen, lassen, robotica.
2.Bediening van kleppen in het veld:Type meetkleppen, drukproefsystemen, pneumatische kleppen chemie-inspuitingsysteem.
3.Micro-machine-industrie: voersystemen, microbooringen, precieze stempelen.
4.Vibratiesysteem: schudtafel, trillingsplatform.
5.Medisch dossier: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur.
6.Luchtvaarttechnologie:Vluchtbesturingssysteem,pilot feedback systeem.
7.Commercieel toepassingsgebied: Computersysteem voor de automatische scherpstelling van miniatuurcamera's met koelpomp.
8.Automatiseringsindustrie: laserapparatuur, dispensers, testapparatuur, textielmachines.
