Hoge precisie lineaire stemspoelmotor Geluidsarme VCAH-serie stemspoelmotor
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VCAH-reeks |
| Min. bestelaantal | ≥5 |
| Prijs | $119 |
| Verpakking Details | Kartonnen verpakkingen enz. |
| Levertijd | Algemene 5-7 dagenlevering, snel 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | gesprek |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Krachtuitgang | Hoog | Nominaal vermogen | 2500 N |
|---|---|---|---|
| Stroombereik | 4.2a | Nominale snelheid | 100HZ (T/MIN) |
| Energieverbruik | Laag | Spanningsbereik | 28V |
| Stroklengte | 12 mm | ||
| Markeren | Hoogwaardige lineaire stemspiraalmotor,Lineaire stemspiraalmotor Vcab-serie,Vcab-serie Voice Coil Haptic Actuator |
||
Productomschrijving
Gebouwd in Motion Shaft Low Noise Level VCAB Series Lineaire Voice Coil Motor
Productbeschrijving:
LVC's (Linear Voice Coil Devices) zijn een type gemotoriseerde lineaire actuator met een scala aan toepassingen.Het Linear Voice Coil System (LVCS) is een betrouwbare en kosteneffectieve oplossing voor toepassingen die een uiterst nauwkeurige positionering vereisenHet LVCS is ontworpen om te werken bij een breed spanningsbereik van 28 V met een laag stroomverbruik, waardoor uitstekende positioneringsnauwkeurigheid en herhaalbaarheid worden geboden.Bovendien, is het LVCS voorzien van een laag geluidsniveau, waardoor het ideaal is voor toepassingen waarbij geluid tot een minimum moet worden beperkt.
De VCAH-serie van cilindrische actuatoren vertegenwoordigt bijna 80% van de markt.De VCAH-reeks actuatoren zijn onder andere geschikt voor de toepassing van klepactuatoren.Z Axis pick and place, kleine accurate positive displacement metering pompen en zowel vibrators als actieve trillingsdemping systemen.
Kenmerken:
- Naam van het product: lineaire stemspiraalmotor
- Productsoort: lineaire stemspiraalmotor met as
- Hoge herhaalbaarheid
- Hoge resolutie
- Spanningsbereik: 28V
- Verlenging van de slag: 12 mm
Technische parameters:
| Parameter | Waarde |
|---|---|
| Lineair Voice Coil systeem | VCAH-serie |
| Herhaalbaarheid | Hoog |
| Krachtuitgang | Hoog |
| Geluidsniveau | Laag |
| Energieverbruik | Laag |
| Nominaal vermogen | 2500 N |
| Stroklengte | 12 mm |
| Nominale snelheid | 100 Hz(rpm) |
| Stroombereik | 4.2A |
| Laadcapaciteit | Hoog |
VCAH-serie:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Statordiameter (mm) | De lengte (mm) |
Einddraad van de as (mm) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((Binnen) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (buiten) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (buiten) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (buiten) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((Binnen) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((Binnen) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
VCAB-serie:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |

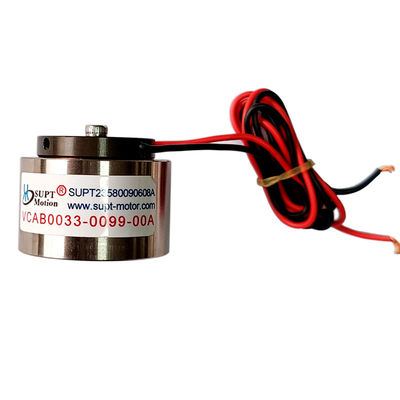

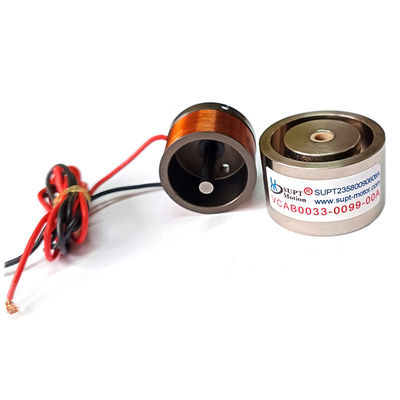

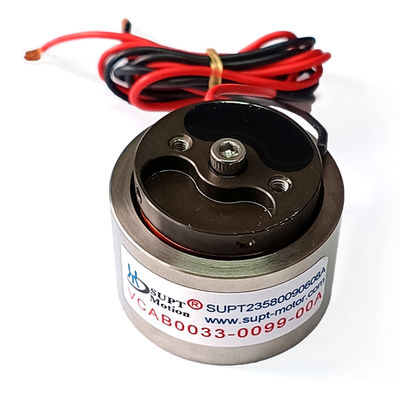

| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
SUPT MOTION VCAH-serie lineaire spraak spoel systeem
Het SUPT MOTION VCAH Series Linear Voice Coil System is een lineair spraak spoel product, vervaardigd door SUPT MOTION uit Jiangsu, China.en de minimale orderhoeveelheid ≥ 5De prijs is 119 dollar per eenheid en wordt geleverd in kartonnen verpakkingen. De levertijd wordt geschat op 5-7 dagen, snel 3-5 dagen, bulk wordt onderhandeld en de betalingsvoorwaarden zijn T / T.De slaglengte van dit product is 12 mm, en heeft een hoge lineariteit en positioneringsnauwkeurigheid, met een stroombereik van 4.2A en een hoge resolutie.
Het wordt veel gebruikt in halfgeleiders, precisie testen en detectie, klep stroomcontrole veld.
