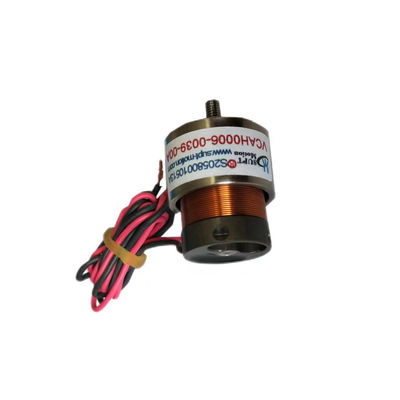

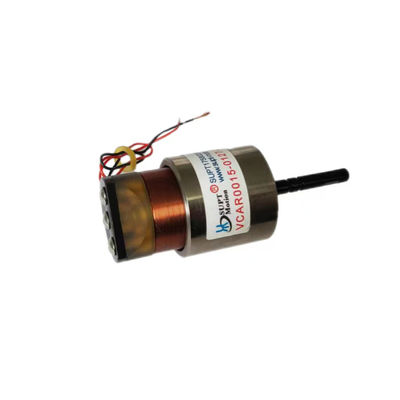

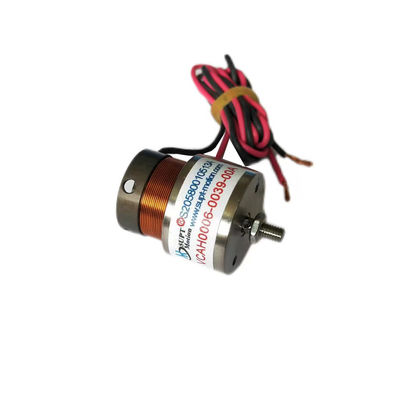

42.7V lineaire stemspiraalmotor VCAH-serie lichtgewicht lineaire spiraalactuator

  • 42.7V Linear Vocal Coil Engine VCAH Series Light Weight Linear Coil Actuator
  • 42.7V Linear Vocal Coil Engine VCAH Series Light Weight Linear Coil Actuator
  • 42.7V Linear Vocal Coil Engine VCAH Series Light Weight Linear Coil Actuator
Plaats van herkomst Jiangsu, China
Merknaam SUPT MOTION
Certificering ISO9001
Modelnummer VCAH-reeks
Min. bestelaantal ≥5
Prijs $119
Verpakking Details Kartonnen verpakkingen enz.
Levertijd Algemene 5-7 dagenlevering, snel 3-5 dagen, massa dat moet worden besproken
Betalingscondities T/T
Levering vermogen gesprek
Productdetails
Huidig ​​bereik 4.2a Nominaal vermogen 2500 N
Producttype De lineaire Motor van de Stemrol met Schacht Lineariteit Hoog
Krachtuitgang Hoog Laadvermogen Hoog
Spanningsbereik 42,7 V Positioneringsnauwkeurigheid Hoog
productmodel VCAH0253-0120-00A
Markeren

28 V lineaire stemspiraalmotor

,

VCAH-serie lineaire spoel actuator

,

Lichtgewicht lineaire spoel actuator
Laat een bericht achter
Productomschrijving

28V lineaire stembalen motor VCAH serie hoge laadcapaciteit

Productbeschrijving:

Het Linear Voice Coil-systeem is een zeer efficiënte, kosteneffectieve lineaire motor die een precieze herhaalbaarheid van de positie en een laag geluid biedt.Dit lineaire spraak spoel product is ontworpen om laag vermogen te verbruiken maar toch bieden hoge herhaalbaarheidHet biedt ook een uitstekende lineaire snelheids- en versnellingscontrole.

Het lineaire spraak spoel systeem is ideaal voor toepassingen die een nauwkeurige positionering en herhaalbaarheid vereisen met een laag geluidsniveau.Het is ook geschikt voor toepassingen die een laag stroomverbruik en een hoge lineaire snelheids- en versnellingsregeling vereisenLineaire spraakspellen zijn betrouwbare en economische oplossingen voor een breed scala aan toepassingen.

De lineaire stemspiraalmotoren hebben een ingebouwde kinematische as en precisie lineaire lagers.

Breed gebruikt in halfgeleiders, precisieonderzoek en -inspectie, klepstroomcontrole en andere toepassingen.

Kenmerken:

  • Lineair Voice Coil systeemLijnvormige stemspiraalmotor
  • Nominaal vermogen: 2500N
  • Stroklengte12 mm
  • ResolutieHoog
  • KrachtuitgangHoog
  • Productsoort: Lineaire stem spoel motor met as


Technische parameters:

Parameters Waarde
Spanningsbereik 42.7V
Energieverbruik Laag
Lineariteit Hoog
Nominaal vermogen 2500 N
Productsoort Lineaire stemspiraalmotor met as
Geluidsniveau Laag
Nominale snelheid 100 Hz(rpm)
Stroklengte 12 mm
Modelnummer VCAH-serie
Herhaalbaarheid Hoog

Productmodel Piekkracht
(N)		 Voortdurende kracht
bij 25°C ((N))		 Totale slag
(mm)		 Maximale spanning
(V)		 Achterste EMF constante
(V/m/s)		 Statordiameter (mm) De lengte
(mm)		 Einddraad van de as
(mm)
VCAH0253-0120-00A 253 46.5 12 42.7 16 53.95 109 M5 ((Binnen)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3 (buiten)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40.5 M3 (buiten)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3 (buiten)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ¥3
VCAH0040-0240-00A 40 6 24 44.5 8 41 83 M3 ((Binnen)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3 ((Binnen)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ¥10
Productmodel Piekkracht
(N)		 Voortdurende kracht
bij 25°C ((N))		 Totale slag
(mm)		 Maximale spanning
(V)		 Achterste EMF constante
(V/m/s)		 Gewicht van de spoel
(g)		 Statordiameter Einddraad van de as
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (buiten)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (buiten)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (buiten)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (buiten)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Schacht ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (buiten)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Binnen)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Binnen)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (buiten)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Binnen)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Binnen)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Binnen)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Binnen)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (buiten)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Binnen)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Binnen)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Binnen)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 schacht ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Binnen)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Binnen)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 schacht ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 schacht ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 schacht ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 schacht ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 schacht ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 schacht ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 schacht ¥10

Toepassingen:

De belangrijkste toepassingen van een stemspiraalmotor:
1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.
2.Bediening van kleppen op het werkterrein:Type meetkleppen, drukproefsystemen, chemie van pneumatische kleppen
injectiesysteem.
3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen.
4.Vibratiesysteem: schudtafel, trillingsplatform.
5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur
6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot.
7.Commercieel toepassingsgebied: Computersysteem voor de automatische scherpstelling van miniatuurcamera's met koelpomp.
8Automatiseringsindustrie: Laserapparatuur, spuitmachines, testapparatuur, textielmachines.
