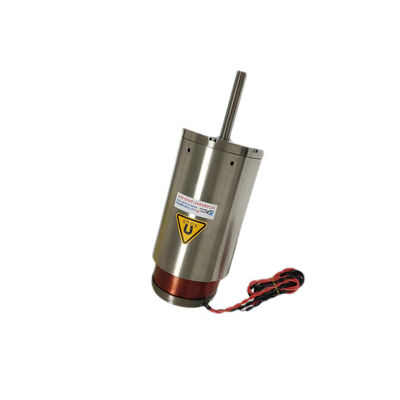

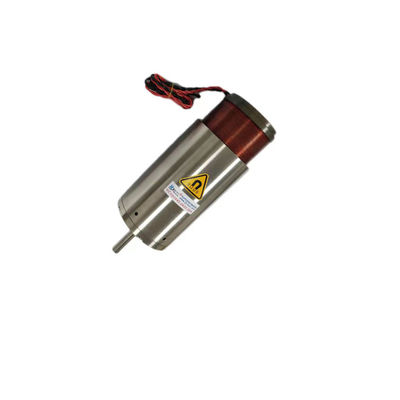

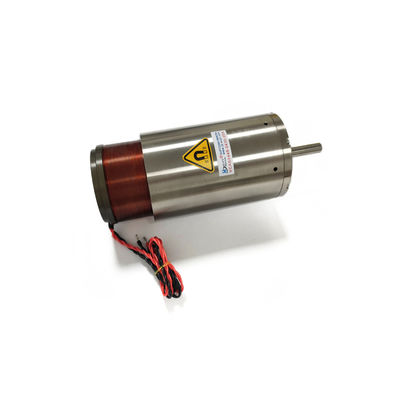

VCAH Series Linear Voice Coil System 4.2A Stroombereik Vcm Voice Coil Motor
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VCAH-reeks |
| Min. bestelaantal | 1 stuks |
| Prijs | $115-$150 |
| Verpakking Details | Verpakking op maat enz. |
| Levertijd | 1-5 stuks, 5 dagen. > 30 stks, moet worden onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandeld |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Nominaal vermogen | 2500 N | Vervoervermogen | Hoog |
|---|---|---|---|
| Productsoort | De lineaire Motor van de Stemrol met Schacht | Lineariteit | Hoog |
| Stroombereik | 4.2a | Versnellingsbereik | Hoog |
| Resolutie | Hoog | Positioneringsnauwkeurigheid | Hoog |
| Markeren | VCRH-serie lineair spraakspiraal systeem,Lineair Voice Coil System 4.2A Strombereik,VCRH-serie Vcm-stemspoelmotor |
||
Productomschrijving
Hoog nauwkeurig lineair spraak spoel systeem VCRH serie 4.2A stroombereik
Productbeschrijving:
De lineaire stem spoel motor bDe bewegende as is gemaakt van lichte, hoge stijfheid en slijtvast, hoogwaardige materialen.
De Linear Voice Coil Motor (LVCM) is een betrouwbaar lineair bewegingsbesturingsapparaat dat is ontworpen om een hoge krachtopbrengst te leveren, een nominale vermogen van 2500N, een stroombereik van 4.2A, een hoge lineariteit en een hoge laadcapaciteit.Het is een high-performance lineair voice coil apparaat voor motion control toepassingen, dat kan worden gebruikt in een verscheidenheid aan lineaire voice coil systemen en motoren.Deze motor is zeer betrouwbaar en gemakkelijk te installerenHet is perfect voor toepassingen die hoge precisie, snelheidsbeheersing en herhaalbaarheid vereisen.het is energiezuinig en kan in verschillende omgevingen worden gebruiktMet zijn innovatieve ontwerp en geavanceerde technologie is het een zeer efficiënt en betrouwbaar apparaat, dat een hoge mate van precisie en herhaalbaarheid biedt.de LVCM is ideaal voor elke toepassing waarbij lineaire bewegingscontrole vereist is.
Kenmerken:
- Lineaire spraak spoel apparaat: VCAH-serie
- Stroombereik: 4.2A
- ResolutieHoog
- VersnellingsbereikHoog
- LaadcapaciteitHoog
Technische parameters:
| Parameter | Waarde |
|---|---|
| Stroklengte | 12 mm |
| Spanningsbereik | 24V |
| Energieverbruik | Laag |
| Versnellingsbereik | Hoog |
| Modelnummer | VCAH-serie |
| Lineariteit | Hoog |
| Herhaalbaarheid | Hoog |
| Resolutie | Hoog |
| Nominaal vermogen | 2500 N |
| Krachtuitgang | Hoog |
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter | Einddraad van de as (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (buiten) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (buiten) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (buiten) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (buiten) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Schacht ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (buiten) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Binnen) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Binnen) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (buiten) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Binnen) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Binnen) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Binnen) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Binnen) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (buiten) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Binnen) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Binnen) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Binnen) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | schacht ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Binnen) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Binnen) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | schacht ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | schacht ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | schacht ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | schacht ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | schacht ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | schacht ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | schacht ¥10 |
Toepassingen:
De lineaire stemspiraalmotor (VCAH-serie) van SUPT MOTION, ontstaan in Jiangsu, China, is een ideale oplossing voor bewegingsbesturingstoepassingen met hoge eisen voor geluidsreductie, hoog nominale vermogen,hoge laadcapaciteitDoor de combinatie van het lineaire spraakspiraalapparaat met de lineaire spraakspiraalmotor en het lineaire spraakspiraalsysteem, wordt dede VCAH-serie is in staat om een laag geluidsniveau en een hoog rendement te leverenDe lineaire stemspiraalmotor is een effectieve bewegingsbeheersoplossing die uitstekend koppel en snelheid biedt met een hoge herhaalbaarheid en een breed snelheidsbereik.hoge laadcapaciteit en hoge herhaalbaarheid, is de VCAH-serie de perfecte keuze voor toepassingen die precisie en betrouwbare prestaties vereisen.de VCAH-serie is geschikt voor toepassingen waarbij geluidsreductie een prioriteit is.
Het wordt veel gebruikt in halfgeleider, precisie test en detectie, klep stroomcontrole veld.
