High-resolution lineaire stem spoelmotoren met een hoge uitgangskracht voor de automatiseringsindustrie

  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
Plaats van herkomst Jiangsu, China
Merknaam SUPT MOTION
Certificering ISO9001
Modelnummer VCAH0253-0120-00A
Min. bestelaantal 3PCS
Prijs $108-$145
Verpakking Details Verpakking op maat enz.
Levertijd 1-5 stuks, 5 dagen. > 20 stks, moet worden onderhandeld
Betalingscondities T/T
Levering vermogen Onderhandeld
Productdetails
Geluidsniveau Laag Positioneringsnauwkeurigheid Hoog
Herhaalbaarheid Hoog Producttype de lineaire motor van de stemrol
Spanningsbereik 42.7 Laadvermogen Hoog
Krachtuitgang Hoog
Markeren

Hoogresolutie lineaire stemspiraalmotor

,

VCM Voice Coil Motor High Force Output

,

VCM-stemspoelmotor met hoge resolutie
Laat een bericht achter
Productomschrijving

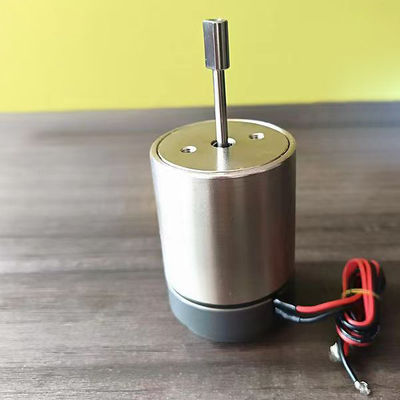

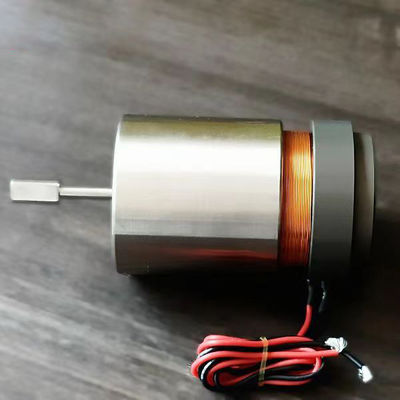

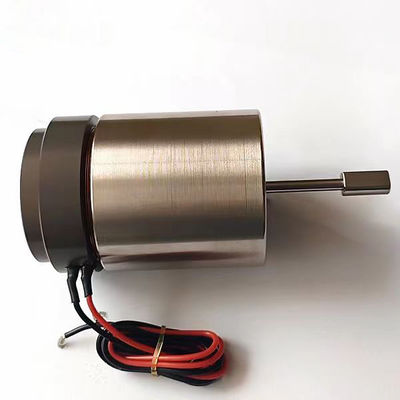

Lineaire spreekspoelmotor met hoge resolutie en hoog uitgangsvermogen

Productbeschrijving:

Lineaire spreekspoelmotoren hebben een ingebouwde bewegingsas en nauwkeurige lineaire lagers. De kinematische as is gemaakt van lichtgewicht, hoge stijfheid en slijtvast materiaal van hoge kwaliteit.

Op grote schaal gebruikt in halfgeleiders, precisietesten en -inspecties, klepstroomregeling en andere gebieden.

De lineaire spreekspoeleenheid is een hoogwaardige lineaire actuator met hoge krachtuitvoer, hoge herhaalbaarheid en uitstekende positioneringsnauwkeurigheid. Het lineaire spreekspoelsysteem werkt over een breed stroombereik tot 4,2 ampère met een slaglengte van 12 mm. Het lineaire spreekspoelproduct biedt een hoge krachtuitvoer, hoge herhaalbaarheid, een breed stroombereik en uitstekende positioneringsnauwkeurigheid. Het is ideaal voor toepassingen die een nauwkeurige lineaire beweging en een hoge krachtuitvoer vereisen.



Functies:

  • Productnaam:Lineaire spreekspoelmotor
  • Modelnummer:VCAH0253-0120-00A
  • Producttype:Lineaire spreekspoelmotor
  • Laadvermogen:Hoog
  • Forceer output:Hoog
  • Stroomverbruik:Laag


Technische parameters:

Kenmerkend Specificatie
Lineariteit Hoog
Herhaalbaarheid Hoog
Positioneringsnauwkeurigheid Hoog
Geluidsniveau Laag
Oplossing Hoog
Spanningsbereik 42,7
Snelheidsbereik Hoge snelheid
Stroomverbruik Laag
Modelnummer VCAH0253-0120-00A
Forceer uitvoer Hoog



Productmodel Piekkracht
(N)		 Continue kracht
bij 25℃(N)		 Totale beroerte
(mm)		 Maximale spanning
(V)		 Terug EMF-constante
(V/m/s)		 Statordiameter (mm) De lengte
(mm)		 Schroefdraad op aseinde
(mm)
VCAH0253-0120-00A 253 46,5 12 42,7 16 53,95 109 M5 (binnen)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31,5 38,9 M3 (buitenste)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40,5 M3 (buitenste)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3 (buitenste)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ∮3
VCAH0040-0240-00A 40 6 24 44,5 8 41 83 M3 (binnen)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3 (binnen)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ∮10
Productmodel Piekkracht
(N)		 Continue kracht
bij 25℃(N)		 Totale beroerte
(mm)		 Maximale spanning
(V)		 Terug EMF-constante
(V/m/s)		 Gewicht van de spoel
(G)		 Statordiameter Schroefdraad op aseinde
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0,9 23 29.5 M2 (buitenste)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31,5 M2.5 (buitenste)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 M3 (buitenste)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (buitenste)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30,5 As ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (buitenste)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (binnen)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (binnen)
VCAB0033-0099-00A 33 8 9.9 24.3 5,87 23.5 36 M3 (buitenste)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 (binnen)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (binnen)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3 (binnen)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (binnen)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38,6 31.1 M3 (buitenste)
VCAB0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 M3 (binnen)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 (binnen)
VCAB0087-0062-00A 87 21.67 6.2 34,5 12.7 45,2 43.1 M3 (binnen)
VCAB0087-0563-00A 87 17.5 56,3 63,4 8.1 177 72 as ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29.9 8 162 50,8 M3 (binnen)
VCAB0105-0164-00A 105 35,4 16.1 20.1 11.5 150 60,4 M3 (binnen)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 as ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 as ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 as ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24.5 685 93 as ∮10
VCAB0436-0187-00A 436 147,6 18.7 40,7 40,7 648 80,4 as ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78,4 as ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 as ∮10



Toepassingen:

De belangrijkste toepassing van een spreekspoelmotor:
1. Halfgeleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.
2. Klepbediening in het veld: Type doseerkleppen, druktestsystemen, pneumatisch klepchemie-injectiesysteem.
3. Micro-machine-industrie: toevoersystemen, microboren, precisiestempelen.
4. Trilsysteem: schudtafel, trilplatform.
5. Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur.
6. Luchtvaarttechnologie: vluchtcontrolesysteem, feedbacksysteem voor piloten.
7. Commercieel gebruiksveld: computerkoelpomp miniatuurcamera autofocussysteem.
8. Automatiseringsindustrie: laserapparatuur, dispenser, testapparatuur, textielmachines.
