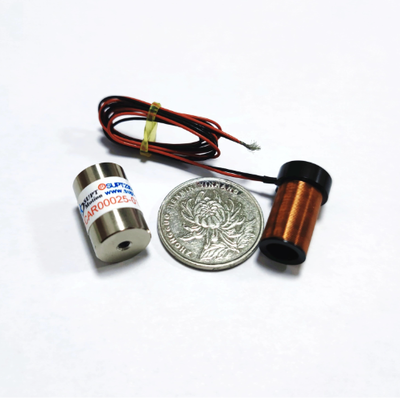

Hoge Precisie 12.8V Compacte Cilindrische Voice Coil Motor Voor Microapparaten

Productoverzicht

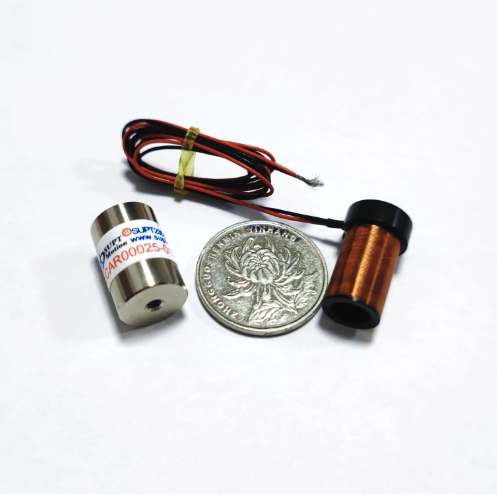

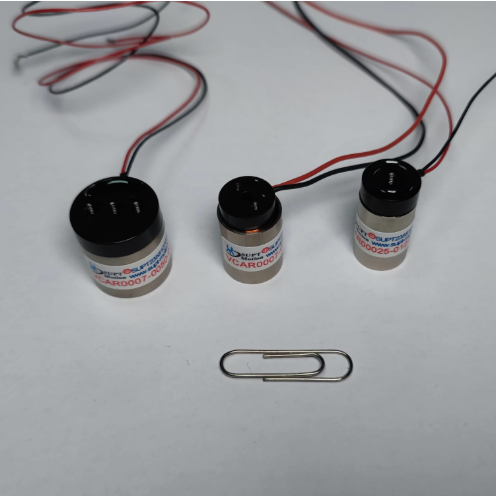

De VCAR0007-0127-00A is een compacte cilindrische stemspeldmotor met een buitendiameter van slechts 19,1 mm. Aangedreven door een 12,8 V gelijkstroomvoeding, biedt hij een slag van 12,7 mm en een piekstoot van maximaal 7.1 N, waardoor het een van de kleinste rechtstreekse aandrijvingsactuatoren in de SUPT MOTION-productserie is.
De cilindervormige vorm maakt het mogelijk om van nature in cirkelvormige gaten, mouwen en holtes te passen, waardoor de mechanische integratie in ruimtebeperkte producten vereenvoudigd wordt.de bewegende spoel versnelt snel en oefent minimale traagheidskrachten uit op omringende structurenEen hoge-energie magneet assemblage levert krachtige stuwkracht binnen een compact ontwerp, terwijl het niet-contact ontwerp zorgt voor een stille werking zonder cogging effecten.
Eenvoudige stroomopdrachten genereren een soepele, controleerbare stuwkracht over het gehele slagbereik, waardoor servo-tuning eenvoudig en intuïtief is.De behuizing is met precisiebewerking gemaakt van aluminium en bekleed met een corrosiebestendige afwerkingDeze motor is ontworpen voor compacte apparaten die een betrouwbare, herhaalbare lineaire beweging vereisen zonder de omvangrijke structuur van een versnellingsmotor.

De oplossing

Microdevices hebben meestal niet de ruimte om roterende motoren en transmissiemechanismen onder te brengen.met een diameter van niet meer dan 10 mm.
Dankzij de directe aandrijving heeft deze stemspiraalmotor geen versnellingen die gevoelig zijn voor slijtage en vereist geen compensatie van de terugslag, wat resulteert in een eenvoudig en betrouwbaar mechanisme.De lage bewegende massa en de lage inductantie maken het mogelijk deze stem spoel motor te worden aangedreven door een kleineEen goedkope bestuurder.
De stemspiraalmotor is ook bestand tegen frequente omgekeerde werking, die gebruikelijk is bij afgifte- en sorteringsmechanismen.en onderhoudsvrije precisie lineaire bewegingsoplossing voor kleine apparaten.

Specificaties

Toepassing

Deze compacte stem-spoel lineaire actuator is geschikt voor micro camera autofocus modules, haptische feedback apparaten, micro-kleppen, laboratorium automatisering pipetten, compacte grippers,optische zoomechanismen, en draagbare medische apparaten.
Dezelfde stemspiraalmotor wordt ook gebruikt in compacte printerkoppen, barcode-scanmechanismen en micro-pump-aandrijvingen.Het is ook geschikt voor microdempings- en trillingssystemen met uiterst strenge ruimte- en gewichtsvereisten.

Veelgestelde vragen

V: Wat maakt het cilindrische ontwerp een voordeel?
A: De cilindervormige omhulsel past bij ronde gaatjes en holtes, zodat de motor kan worden gemonteerd zonder ruimte te verspillen.Het zorgt ook voor een uitgebalanceerd magnetisch circuit dat de kracht consistent houdt in alle oriëntaties.

V: Hoe lang kan deze kleine motor continu draaien?
A: Aanhoudende kracht bij 25°C is 2,3 N. Voor werkcycli boven deze limiet raden wij aan een koelplaat toe te voegen of de motor met tussenpozen te gebruiken.

V: Kan de motor met een diameter van 20 mm op maat worden gemaakt?
A: Ja, slagkracht, kracht, spanning, loodlengte en type aansluiting kunnen worden aangepast.

V: Is een bestuurder bij de motor inbegrepen?
A: De motor wordt als onderdeel geleverd en een bijbehorend miniatuur stuurbord is op verzoek beschikbaar voor snelle evaluatie.
