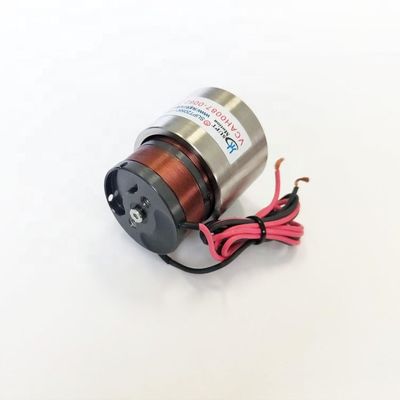

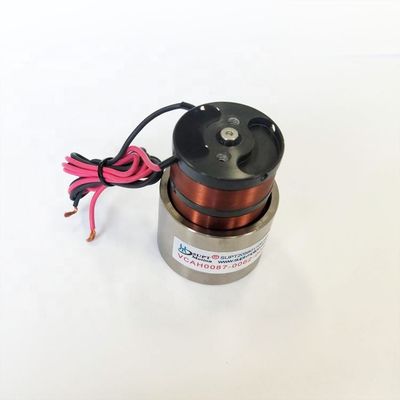

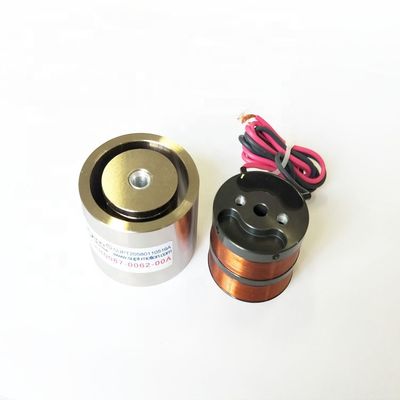

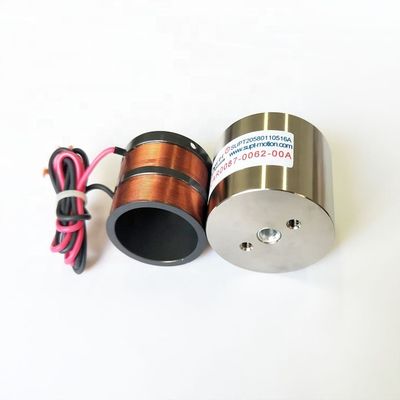

Hoogfrequentie-respons 6.9A VCM-stemspoelmotor Micro Direct Drive-motor
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | ISO9001 |
| Modelnummer | VCAR0087-0062-00A |
| Min. bestelaantal | ≥1 |
| Prijs | $120.00/pieces |
| Verpakking Details | karton & houten de rolactuator van de doosstem |
| Levertijd | Algemene 5-7 dagenlevering, snel 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandelbaar |
Productdetails
| Garantie | 3 maanden-1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, Optisch project, Lasermateriaal, Halfgeleider |
|---|---|---|---|
| type | Micro-motor | Koppel | Verzoeken |
| Bouw | Permanente magneet | Commutatie | Borstel |
| Bescherm functie | Volledig ingesloten | Snelheid (tpm) | Hoge snelheid |
| Continue Stroom (A) | 6.9a | Efficiëntie | IE 1 |
| Piekkracht ((N) | 87 | Maximale afstand ((mm) | 6.2 |
| actuator van de stemrol (V) | 32.9 | Gewicht van de rotor ((kg) | 45.2 |
| Statordia (mm) | 43.1 | Continu kracht ((N) | 21.67 |
| Markeren | 6.9A VCM-stemspoelmotor,6.9A Bewegende magnetische stemspiraal actuator,Bewegende magnetische stemspiraal actuator met lagers |
||
Productomschrijving
Magneet-spreekspoelactuator met lager Hoge bewegingsfrequentie en lange levensduur
Productbeschrijving:
De spreekspoelmotoren met lange levensduur en hoogfrequente respons vinden toepassingen in verschillende industrieën waar precisie, snelheid en duurzaamheid cruciaal zijn.
In de luchtvaart worden spreekspoelmotoren gebruikt voor stuurvlakken, raketgeleidingssystemen en luchtbewakingsapparatuur vanwege hun snelle respons en nauwkeurigheid.
Installatie: Monteer de motor veilig binnen de structuur van het vliegtuig en zorg ervoor dat deze goed is uitgelijnd met de stuuroppervlakken. Integreer het in het besturingssysteem van het vliegtuig voor nauwkeurige aanpassingen tijdens de vlucht.
Hoogfrequente spreekspoelmotoren worden gebruikt in medische beeldvormingsapparatuur zoals MRI-machines en CT-scanners voor nauwkeurige positionering van de patiënttafel en beeldopname.
Installatie: Installeer de motor op een manier die uitgelijnd is met de mechanische componenten van de apparatuur, waardoor gecontroleerde beweging mogelijk is. Integreer het met de software van het beeldvormingssysteem voor een nauwkeurige positionering van de patiënt.
Deze motoren worden gebruikt in precisieproductieapparatuur, zoals pick-and-place-robots en geautomatiseerde assemblagelijnen, waar snelle en nauwkeurige bewegingen essentieel zijn.
Functies:
- Productnaam: Vcm-spreekspoelmotor
- Garantie: 3 maanden-1 jaar
- Stroom: laag
- Positioneringsnauwkeurigheid: hoog
- Kosten: laag
- Koppel: verzoeken
- Resolutie: Hoog
- Lineaire actuatormotor
- Spoel stemmotor
Technische parameters:
| Productmodel | Piekkracht (N) |
Continue kracht bij 25℃(N) |
Totale beroerte (mm) |
Maximale spanning (V) |
Terug EMF-constante (V/m/s) |
Gewicht van de spoel (G) |
Statordiameter (mm) | De lengte (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2,55 | 0,81 | 12.7 | 11.6 | 0,77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1,88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43,8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | 75,7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50,6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4,73 | 15 | 40,5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41,7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5,87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38,6 | 31.1 | 35,9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44,9 | 8.88 | 65,9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53,7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38,7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53,8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34,5 | 12.7 | 45,2 | 43.1 | 34,9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56,3 | 63,4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35,4 | 16.1 | 20.1 | 11.5 | 150 | 60,4 | 40,4 |
| VCAR0110-0380-00A | 110 | 37,4 | 38 | 23.2 | 9 | 150 | 60,4 | 60,4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75,6 | 56,5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53,7 |
| VCAR0210-0254-00A | 210 | 66,2 | 25.4 | 56,6 | 28 | 230 | 43,7 | 111,8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24.5 | 685 | 93 | 136,9 |
| VCAR0436-0187-00A | 436 | 147,6 | 18.7 | 40,7 | 40,7 | 648 | 80,4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78,4 | 110 |
| VCAR0436-0373-00A | 436 | 142,6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41,5 | 104 | 1426 | 126 | 134,5 |
| VCAR1351-0310-00A | 1351 | 376,8 | 31 | 73,5 | 68 | 1071 | 110 | 143,7 |
Toepassingen:
Voice Coil Motor (VCM) is een nieuw type micro-besturingsmotor, het is een speciale vorm van direct drive motor, vanwege het principe van gelijksoortige luidsprekers. Het principe is vrij eenvoudig: een geëlektrificeerde spoel (geleider) produceert een kracht in een magnetisch veld die evenredig is met de stroom die op de spoel wordt toegepast. De volgens dit principe vervaardigde spreekspoelmotor kan in een rechte lijn of in een cirkelboog bewegen. VCM-spreekspoelmotor is een soort lineaire aandrijfmotor, die een ideale oplossing is en veel wordt gebruikt. De akoestische spoelmotor heeft de voordelen van een laag gewicht, een hoge frequentierespons, een lange levensduur, een klein volume, een hoge acceleratie en een hoge positioneringsnauwkeurigheid, en is een ideale keuze voor nauwkeurige bewegingscontrole.
Onze diensten
Technische indicatoren en specificaties kunnen worden aangepast
Bedrijfsinformatie
Verpakking en verzending
Certificeringen
Veelgestelde vragen
1. Reizen: effectieve reizen, gebruikt om de totale reizen te berekenenvanwaarde kracht.
2.De bewegingsrichting: horizontale of verticale installatie 90 graad.
3. Belastingskracht:Constant in de omgekeerde richting vankrachtop demotor, zoals veren, enz.
4. Belastingsgewicht: het totale kwaliteitsgedeelte van de beweging, inclusief de kwaliteitsschuifregelaar
5. Bewegingstype: 1.punt-tot-punt beweging;2.de wederkerigheid van de regel (bijvoorbeeld scannen).
6. Snelheidscurve: 1.een trapeziumvormige snelheidscurve;2.driehoekige snelheidscurve; 3.sinussnelheidscurve.
