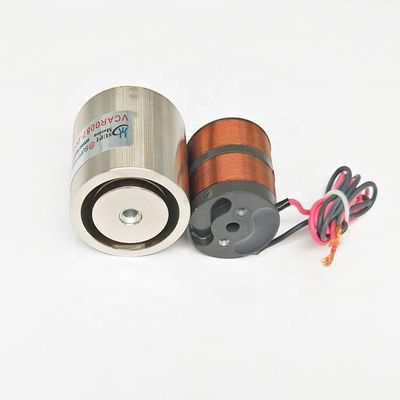

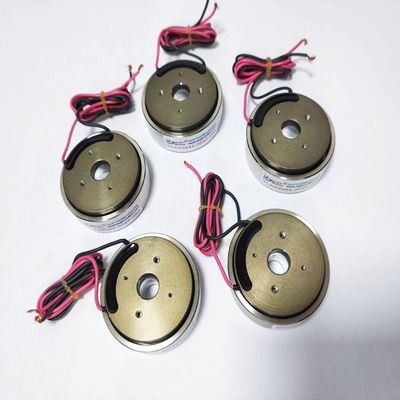

High Speed Linear Motor voor twee-dimensionale spiegel Mini Linear Actuator Motor
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | ce |

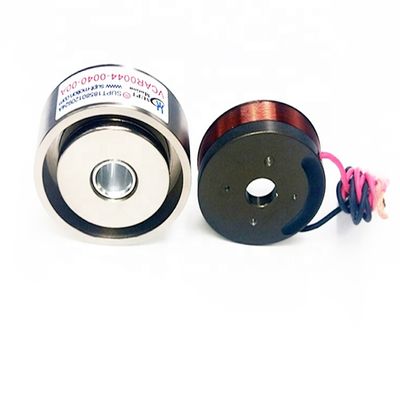

| Modelnummer | VCAR0044-0040-00A |
| Min. bestelaantal | ≥1 |
| Prijs | $110.00/pieces |
| Verpakking Details | karton & de houten motor van de doos 3d printer |
| Levertijd | Algemene 5-7 dagenlevering, snel 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | Onderhandelbaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, UAV, robot, medisch ademhalingsapparaat, microscoop, optica |
|---|---|---|---|
| Type | Micro-motor | Torsen | Verzoeken |
| Bouw | Permanente magneet | Verplaatsing | Borstel |
| Bescherm de functie | Volledig ingesloten | Versnelling ((RPM)) | Hoge snelheid |
| Continu stroom ((A) | 4.9A | Efficiëntie | IE 1 |
| Piekkracht ((N) | 44 | Maximale afstand ((mm) | 4 |
| 3d printermotor (V) | 18.3 | Gewicht van de rotor ((kg) | 45 |
| Statordia (mm) | 53 | Continu kracht ((N) | 16.3 |
| Markeren | High Speed Micro Linear Motor 44N,Micro lineaire motor voor tweedimensionale spiegel,Mini lineaire actuatormotor 44N |
||
Productomschrijving
Micro lineaire actuatormotor voor tweedimensionale spiegel met hoge snelheid
Productbeschrijving:
Micro-voice spoelmotoren vinden een opmerkelijke toepassing in tweedimensionale (2D) spiegelsystemen, waardoor nauwkeurige en snelle spiegelpositionering voor verschillende optische en lasersystemen mogelijk is.Deze miniatuurmotoren bieden uitzonderlijke controle en nauwkeurigheid, waardoor ze ideaal zijn voor het sturen van laserstralen, het aanpassen van optische paden en het faciliteren van communicatiesystemen.
In een 2D-spiegelopstelling zijn micro-voice spoelmotoren geïntegreerd met de spiegelstructuur om gecontroleerde hoekbewegingen in twee orthogonale richtingen mogelijk te maken.Deze precieze beweging maakt het mogelijk om lichtstralen nauwkeurig te manipuleren, waardoor de prestaties van optische systemen worden verbeterd.
De spiegelconstructie bestaat uit de spiegel zelf en de micro-voice spoelmotor.De micro-stemspoelmotorDe spiraal van de motor is in het magnetisch veld geplaatst, waardoor de nodige krachten ontstaan om de spiegel te bewegen.
Bijvoorbeeld in lasersystemen spelen micro-stem spoelmotoren een belangrijke rol bij het sturen van de straal.effectief de richting van de laserstraal veranderenDeze technologie vindt toepassingen in laser-showprojectoren, lasercommunicatiesystemen en zelfs lasergebaseerde productieprocessen, waar een nauwkeurige controle van laserstralen essentieel is.
In het gebied van microscopie dragen micro-stem spoelmotoren geïntegreerd met 2D-spiegels bij aan geavanceerde beeldvormingstechnieken.Onderzoekers kunnen de scherpstelling en lichthoeken dynamisch aanpassen., wat resulteert in een verbeterde beeldhelderheid en -diepte.
De installatie en werking van micro-voice spoelmotoren in 2D-spiegelsystemen omvat nauwkeurige techniek.Ingenieurs ontwerpen de mechanische structuur zorgvuldig om minimale wrijving en tegenslag te garanderenDe elektrische verbindingen van de motor zijn geïntegreerd met besturingselektronica die commando's interpreteert en de juiste stroom genereert om de motor aan te drijven.
Kenmerken:
- Productnaam: Vcm-stemspoelmotor
- Motortype: micro motor
- Garantie: 3 jaar
- Stroke: kort
- Gewicht: licht
- Resolutie: hoog
- Positiekennis: hoog
- Stemmotor met spoel
Technische parameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter (mm) | De lengte (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Toepassingen:
Een stem spoel motor is een speciaal type directe aandrijving motor. Het nut model heeft de voordelen van eenvoudige structuur, klein volume, hoge snelheid, hoge versnelling, snelle reactie, enz. In de afgelopen jaren, met de verbetering van de hoge snelheid en hoge precisie positioneringssysteem en de snelle ontwikkeling van de stem spoel motor technologie,de stem spoel motor wordt niet alleen veel gebruikt in precisie positioneringssystemen zoals schijf, laser schijf positionering, enz. , in veel verschillende vormen van hoge versnelling, is ook hoogfrequente opwinding veel gebruikt.Multi-coördinaten positioneringsplatform in Mechanical CountyPrecieze elektro.
Onze diensten
Technische indicatoren en specificaties kunnen worden aangepast
Bevredigende service na verkoop
Bedrijfsinformatie
Certificeringen
Veelgestelde vragen
1.Reizen: effectieve reizen, gebruikt voor de berekening van de totale reizenvanwaarde kracht.
2Bewegingsrichting: horizontale of verticale installatie 90 graden.
3.Laadkracht:c.onstant in de omgekeerde richting vankrachtop demotor, zoals veren, enz.
4.belastinggewicht: het totale kwaliteitsdeel van de beweging, inclusief de kwaliteitsschuifregelaar
5.Bewegingstype: 1.beweging van punt naar punt;2.de wederkerigheid van de regel (bijv. scannen).
6.Snelheidscurve: 1.een trapeziumvormige snelheidscurve;2.driehoekige snelheidscurve; 3.sinus snelheidscurve.
