105N cilindrische spreekspoelmotoren met hoge respons en hoge respons voor geautomatiseerde apparatuur

Productoverzicht

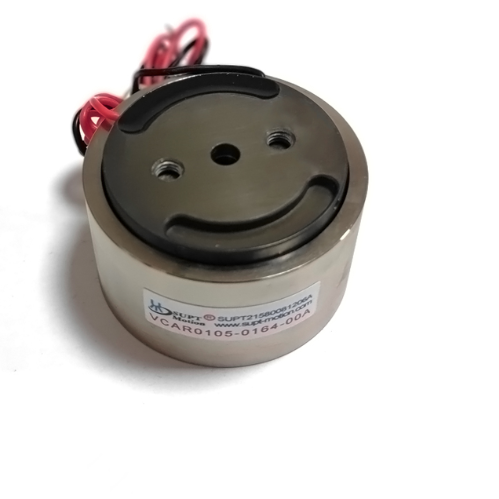

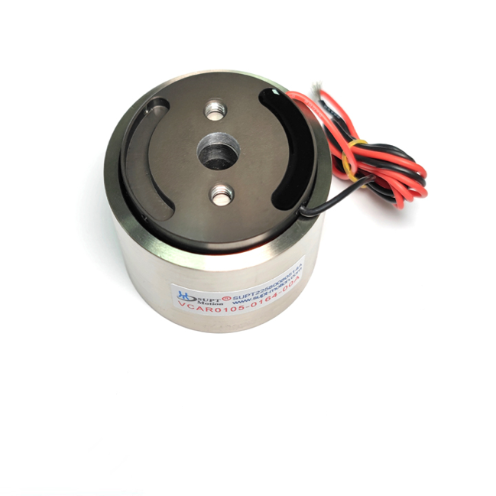

De VCAR0105-0164-00A is een cilindrische spreekspoelmotor, speciaal ontworpen voor snelle bewegingsregeling. Het maakt gebruik van het bewegende spoelprincipe om elektrische stroom direct om te zetten in lineaire stuwkracht, zonder tandwielen, riemen of spindels in de bewegingsketen. Dit direct-drive ontwerp elimineert speling en mechanische compliantie, waardoor de motor snel kan accelereren en binnen ongeveer één milliseconde stabiliseert op de doelpositie.

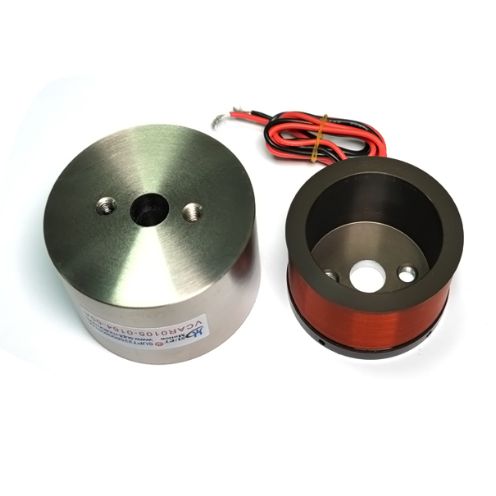

Deze spreekspoelactuator heeft een nominale spanning van 20,1 V DC, levert een piekvermogen van 105 N en heeft een totale slag van 16,4 mm, waardoor hij geschikt is voor positioneringstaken met korte slag en hoge snelheid. Een neodymium magneetassemblage met hoge energie en een spoel met lage massa zijn geïntegreerd in de cilindrische behuizing, waardoor een lage bewegende massa en hoge acceleratie behouden blijven.
Elke eenheid wordt gewikkeld en gebalanceerd onder strikte procescontrole om een consistente krachtafgifte over alle eenheden te garanderen. Flexibele montageopties en vrijhangende draden vereenvoudigen de OEM-integratie. De spreekspoelmotor accepteert eenvoudige stroomcommando's en genereert een soepele, controleerbare kracht over het gehele slagbereik, waardoor servo-afstemming eenvoudig en intuïtief is.

Oplossing

Veel geautomatiseerde apparaten ervaren verlengde cyclustijden als gevolg van langzame en indirecte aandrijfsystemen. Roterende motoren gekoppeld via tandwielkasten genereren speling, wrijving en gereflecteerde inertie, wat de reactietijden vertraagt en nauwkeurige positionering bemoeilijkt.
Deze spreekspoelmotor lost dit probleem op door kracht direct op de belasting uit te oefenen. Aangezien de bewegende spoel nooit contact maakt met de stator, is er geen cogging-effect, hysteresis of mechanische speling; bijgevolg kunnen stapcommando's worden uitgevoerd en gestabiliseerd binnen ongeveer één milliseconde zonder oscillatie.
De kracht is evenredig met de stroom, waardoor acceleratie- en deceleratiecurves eenvoudig te ontwerpen en herhaalbaar zijn. De lage bewegende massa vermindert ook het energieverbruik tijdens cyclische bedrijf. Voor doorvoergeoriënteerde toepassingen is dit een praktische methode om bewegings- en stabilisatietijden te verkorten en de productiviteit van apparatuur te verbeteren. Aangezien er geen noodzaak is voor het spannen van riemen, het uitlijnen van koppelingen of het smeren van tandwielkasten, vereenvoudigt deze direct-drive aanpak ook het onderhoud.

Specificaties

Toepassing

Deze spreekspoelactuator wordt veel gebruikt in pick-and-place mechanismen, halfgeleiderverwerking, doseersystemen, snelle sortering, klepactuatie, optische focussering en trillingstesten, onder andere gebieden. In robotica stuurt het de bewegingen aan van lichtgewicht grijpervingers en -polsen, die snel moeten reageren op sensorfeedback.
Cilindrische spreekspoelmotoren zijn ook zeer geschikt voor actieve demping en andere toepassingen met korte slag die snelle acceleratie en soepele stationaire bedrijf vereisen. Deze spreekspoelactuator wordt ook gebruikt in actieve trillingsonderdrukking en snelle gereedschapsservo-systemen, die krachtreactietijden in het sub-milliseconde bereik vereisen.

FAQ

V: Wat is de levensduur van deze motor?
A: De motor heeft geen borstels en geen glijdende elektrische contacten. Het enige bewegende deel is de spoelassemblage ondersteund door lineaire lagers, dus de levensduur wordt doorgaans gemeten in tientallen miljoenen cycli.

V: Kunnen kracht, slag en spanning worden aangepast?
A: Ja. SUPT MOTION biedt aangepaste wikkelingen, slagen van 1 mm tot 60 mm en piekvermogens van 0,5 N tot 3000 N. Geef uw bewegingsprofiel op en wij matchen een geschikt ontwerp.

V: Welke driver moet ik gebruiken?
A: Een servo-drive in stroommodus met positiefeedback wordt aanbevolen. Wij kunnen een bijpassende driver en controller leveren voor een complete plug-and-play oplossing.

V: Heeft de motor een encoder nodig?
A: Een encoder wordt aanbevolen voor gesloten-lus positiebesturing. Voor kracht- of snelheidsregeling is een driver in stroommodus alleen voldoende.
