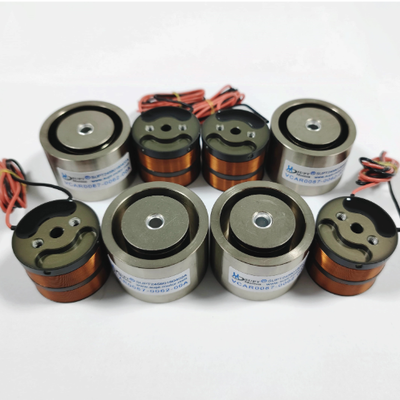

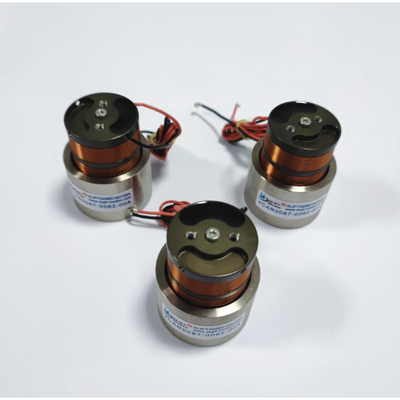

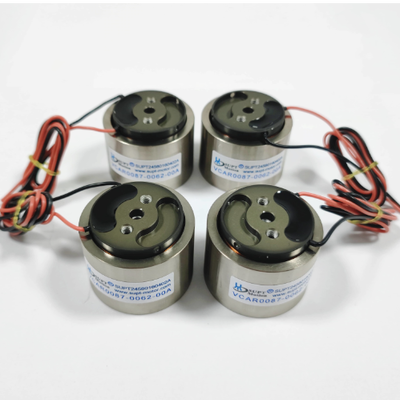

VCAR0087-0062-00A Stem spoel motor 87N Piekkracht 6.2mm slag Hoge snelheid

Productoverzicht

De VCAR0087-0062-00A is een snelle cilindrische spreekspoelmotor uit de VCAR-serie van SUPT MOTION die een piekvermogen levert van maximaal 87 N over een korte slag van slechts 6,2 mm. De combinatie van extreem hoge krachtdichtheid en een extreem korte slag maakt deze motor een uitstekende keuze voor toepassingen met hoge snelheid, hoge frequentierespons en hoogfrequente heen-en-weer gaande taken, waardoor hij bijzonder geschikt is voor toepassingen die de snelle toepassing van hoge kracht over korte afstanden vereisen.

Omdat deze spreekspoelmotor een direct-aangedreven spreekspoelprincipe gebruikt, kan hij de volledige 87 N piekvermogen leveren vanuit stilstand zonder de noodzaak van tandwielen of spindels, waardoor de effecten van speling, compliantie of wrijving worden geëlimineerd. Met een gewicht van slechts 45,2 g genereert de bewegende spoelassemblage, gecombineerd met een krachtig magnetisch circuit, acceleratieniveaus die ver uitstijgen boven die van pneumatische cilinders of elektromagnetische actuatoren, terwijl de precieze krachtregeling gedurende de gehele beweging behouden blijft.

Met een stator diameter van 43,1 mm en een lengte van 34,9 mm heeft hij een robuuste en compacte vormfactor die eenvoudige integratie in geautomatiseerde apparatuur mogelijk maakt. De motor heeft een borstelloos ontwerp, is onderhoudsvrij en werkt stil, met een ontwerplevensduur van miljoenen cycli. Elke eenheid wordt vervaardigd onder het ISO 9001 kwaliteitssysteem, is CE-gecertificeerd en ondergaat uitgebreide tests van kracht, slag en elektrische kenmerken voorafgaand aan verzending.

De VCAR0087-0062-00A bereikt een hoge krachtdichtheid door een magnetisch circuit met grote diameter en een geoptimaliseerde spoelgeometrie, waardoor hij pneumatische cilinders en solenoïde actuatoren in veel toepassingen met korte slag kan vervangen, terwijl hij superieure controleerbaarheid biedt. De nominale spanning van 34,5 V ondersteunt een compact driverontwerp, terwijl de lage bewegende massa mechanische schokken en trillingen effectief onderdrukt, zelfs bij hoge cyclische frequenties. Met zijn robuuste constructie en optionele afgedichte spoel is deze spreekspoelmotor geschikt voor zowel laboratorium- als productievloeromgevingen.

Specificaties

Belangrijkste ontwerpkenmerken: 87 N piekvermogen in een korte slag van 6,2 mm; snelle werking met directe aandrijving en nul speling; hoge frequentierespons voor snelle cycli; compacte diameter van 43,1 mm; onderhoudsvrije borstelloze constructie.

Toepassing

De hoge snelheid en korte slag kenmerken van de VCAR0087-0062-00A maken hem ideaal voor veeleisende toepassingen, waaronder:

• Snelle sorteer-, stempel- en klinkhulpmechanismen
• Trillings- en schoktestsystemen voor betrouwbaarheidsvalidatie
• Actieve demping en trillingsisolatie voor precisieapparatuur
• Hoogfrequente proportionele klep- en injectoraandrijving
• Snelle gereedschapsservo en oppervlaktestructurering in precisiebewerking
• Testen van automotive componenten, schakelaars en relaisaandrijving

Veelgestelde vragen

V1: Waarom een spreekspoelmotor kiezen in plaats van een pneumatische cilinder voor beweging met korte slag en hoge snelheid?

Een spreekspoelmotor biedt precieze kracht- en positiecontrole, geen luchttoevoer nodig, geen kleven, en veel hogere reactiesnelheden en herhaalbaarheid. Hij is ook stiller en energiezuiniger dan pneumatiek.

V2: Welke piekversnelling kan de VCAR0087-0062-00A bereiken?

Met 87 N piekvermogen en een mover van 45,2 g is de piekversnelling zonder belasting extreem hoog. De bereikbare versnelling is afhankelijk van de totale bewegende massa en de stroomcapaciteit van de driver; onze ingenieurs kunnen een gedetailleerde dynamische analyse leveren, inclusief de benodigde driver spanning, stroom en versnellingsprofiel voor uw exacte belastingsmassa en bewegingscyclus.

V3: Kan deze motor worden gebruikt voor continue hoogfrequente cycli?

Ja, binnen het continue vermogen van 21,67 N bij 25 ℃. Voor langdurig hoogfrequent gebruik raden we aan de spoeltemperatuur te bewaken en kunnen we modellen leveren met hogere continue vermogens of koelopties.

V4: Welke aandrijfspanning en stroom zijn nodig?

De nominale spanning is 34,5 V. De driver moet voldoende piekspanning leveren om de vereiste kracht te produceren; we zullen de exacte motorconstante en weerstandswaarden verstrekken voor de dimensionering van de driver.

V5: Bieden jullie aangepaste kracht- of slagversies aan?

Ja, de VCAR-serie omvat piekvermogens van 0,7 N tot 1351 N en slagen tot 63 mm. Aangepaste versies met aangepaste kracht, slag, bekabeling en montage zijn op aanvraag verkrijgbaar.
