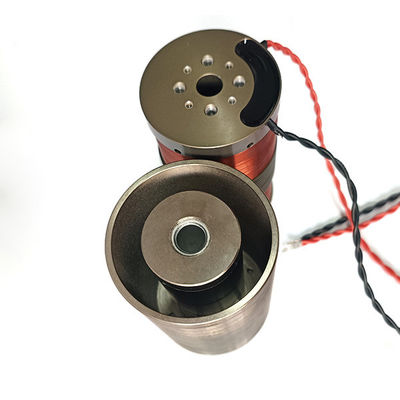

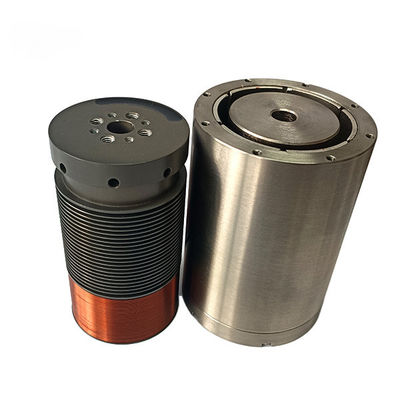

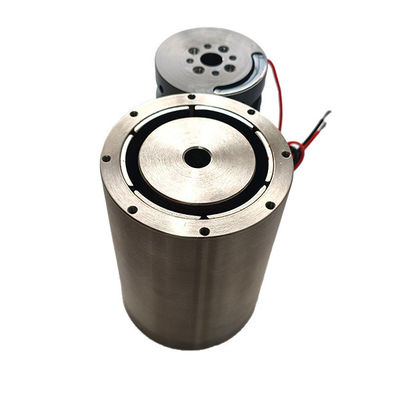

VCAR0022-0448-00A Voice Coil Motor 22N Peak Force 44.8mm Stroke Breed snelheidsbereik

Productoverzicht

De VCAR0022-0448-00A is een grote snelheid cilindrische stem spoel motor in SUPT MOTION's VCAR-serie.en een continue stuwkracht van 11.4 N. Dit model van stemspiraalmotor is speciaal ontworpen voor lineaire bewegingssystemen, waardoor een soepele werking mogelijk is van zeer trage kruipsnelheden tot hogesnelheidsherhalende bewegingen.Terwijl het zorgt voor een precieze snelheidsregeling over het gehele slagbereik.

Stem spoelmotoren zijn inherent in staat om te werken over een breed snelheidsbereik omdat de stuwkracht evenredig is met de spoelstroom en onafhankelijk van de snelheid.het is vrij van variaties in wrijvingDe VCAR0022-0448-00A zorgt voor een gelijkmatige krachtopbrengst in rust, bij lage snelheden,Het is een beslissend voordeel voor snelheidsgevoelige processen, zoals het uitdelen van, coating en scannen.

Met een statordiameter van 48 mm en een lengte van 75,7 mm heeft deze aandrijver een robuuste constructie terwijl de bewegende massa slechts 52 gram bedraagt.Het directe aandrijfsysteem zorgt voor een hoge dynamische stijfheid, snelle reactie en herhaalbaarheid op microniveau onder gesloten lusbeheersing.alle eenheden worden getest op de kwaliteit van de stuwkracht, weerstand en isolatieprestaties vóór verzending.

Naast de lange slag heeft de VCAR0022-0448-00A een uitstekende krachtlineariteit, omdat de spoel gedurende de hele slag binnen een zorgvuldig geoptimaliseerd magnetisch veld werkt.de voorspelbare krachtopbrengst wordt op elke positie bereiktDeze actuator kan worden uitgerust met vrijhangende leidingen, connectoren of kabels van aangepaste lengte.en kan optioneel lineaire leidingen bevatten om externe belastingen te ondersteunen terwijl de motor aandrijving levert.

Specificaties

Belangrijkste kenmerken van het ontwerp: 44,8 mm slag met een breed snelheidsbereik van kruip tot hoge snelheid; 22 N piekkracht met 11,4 N continue kracht; directe aandrijving zonder terugslag en geen tandwielen;nauwkeurige snelheids- en positiecontrole; onderhoudsvrije borstelloze structuur.

Toepassing

Het brede snelheidsbereik en de lange slag van de VCAR0022-0448-00A zijn perfect geschikt voor de volgende toepassingen:

• Automatische machines voor het uitdelen, bedekken en kleven van producten die een gelijkmatige snelheid vereisen
• Verpakkings-, etiketterings- en kartonnen apparatuur met variabele snelheidsprofielen
• Machines voor het testen van materialen voor trek-, compressie- en vermoeidheidscyclussen
• met een vermogen van niet meer dan 50 W
• Laboratoriautomatiserings- en vloeistofbehandelingssystemen
• Print-, scanner- en lasermarkeringsstadia met gemengde langzame en snelle bewegingen

Veelgestelde vragen

V1: Wat is het snelheidsbereik dat deze motor kan bereiken?

De motor kan werken met een snelheid van bijna nul tot enkele honderden millimeter per seconde, afhankelijk van de aandrijvingsspanning en -belasting.Omdat de stem spoel kracht is stroom-gecontroleerd en snelheid onafhankelijkVoor uw specifieke belasting en bewegingsprofiel kunnen we een dynamische berekening met inbegrip van versnelling,instellingstijd en vereiste bestuurderstroom.

V2: Hoe wordt met zo'n lange slag een positiebepaling bereikt?

We raden een lineaire encoder aan met de gewenste resolutie plus een servo driver met positie en snelheidslussen.de constructie met nul-terugreep zorgt ervoor dat de gecommandeerde positie wordt gehandhaafd zonder mechanische drift;.

Q3: Kan de slag op maat worden gemaakt?

Ja, de VCAR-serie biedt schroeven van 1 mm tot meer dan 60 mm in verschillende framegroottes.

V4: Wat is de werkcyclus en het thermisch gedrag?

Voor hogere kracht of langere dienst kunnen we thermische beheeropties toevoegen of een groter model van de VCAR-familie aanbevelen.

V5: Hoe lang duurt de levering?

Voor de bestelling van monsters worden binnen 3 tot 5 werkdagen bestellingen verzonden en productieorders binnen 7 tot 15 werkdagen.
