VCAR0011-0050-00A Voice Coil Motor 11,4N Piekvermogen 5mm Slag Hoge Acceleratie

Productoverzicht

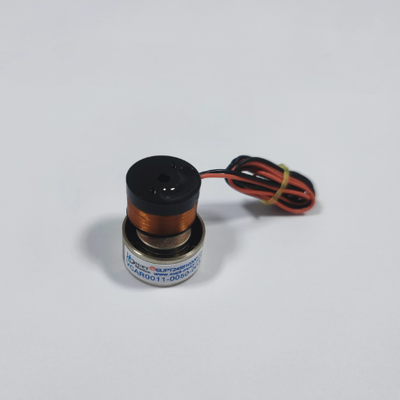

De VCAR0011-0050-00A is een cilindrische voice coil motor met hoge acceleratie uit de SUPT MOTION VCAR-serie, speciaal ontworpen voor toepassingen die snelle opstart, snelle stabilisatie en continue hoogfrequente respons vereisen. Bij 25 °C levert dit model een piekduwkracht van 11,4 N en een continue duwkracht van 2,1 N. De lichtgewicht bewegende spoelassemblage, met een gewicht van slechts 11,2 g, biedt een extreem hoge duwkracht-tot-massa-verhouding, waardoor de motor in enkele milliseconden zijn doelsnelheid kan bereiken.

In tegenstelling tot traditionele roterende motoren die zijn omgezet naar lineaire beweging, genereren cilindrische voice coil motoren directe duwkracht door de interactie tussen de spoelstroom en het permanente magnetische veld. Deze motoren vereisen geen tandwielkasten, koppelingen of spindels, wat resulteert in nul speling, nul cogging-effecten en vrijwel geen hysteresis. Bij gebruik in combinatie met een geschikte encoder leveren ze daardoor uitzonderlijk soepele beweging, hoogfrequente respons en herhaalbare positioneringsnauwkeurigheid op micrometer-niveau.

De VCAR0011-0050-00A biedt een totale slag van 5 mm, waardoor hij ideaal is voor taken met korte slag en hoge snelheid, zoals pick-and-place, focusseren, scannen en oscillatie. Met een compacte statordiameter van 24 mm en een lengte van 17,2 mm kan hij eenvoudig worden geïntegreerd in ruimtebeperkte machine modules. Deze motor heeft een borstelloos ontwerp, is onderhoudsvrij, werkt met extreem weinig geluid en minimale warmteontwikkeling, en wordt vervaardigd volgens ISO 9001-normen en is CE-gecertificeerd, wat betrouwbare werking in industriële omgevingen garandeert.

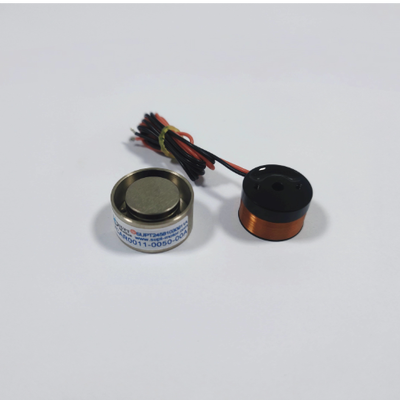

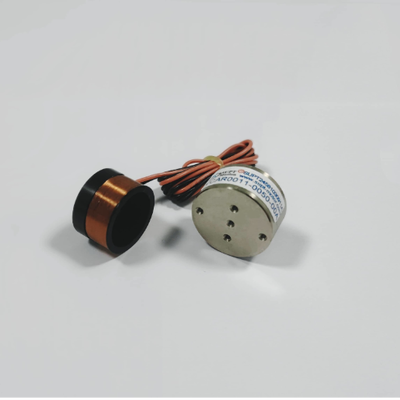

De voice coil motor bestaat uit een precisie-gewikkelde koperen spoel die beweegt binnen een hoogenergetisch zeldzaam-aardemagneetcircuit, waardoor borstels, commutatie-elektronica of mechanische transmissiemechanismen overbodig zijn. Deze eenvoudige maar robuuste constructie vermindert niet alleen faalpunten, maar zorgt er ook voor dat de uitgangskracht evenredig is met de toegepaste stroom, waardoor ontwerpers een voorspelbare en gemakkelijk te regelen actuator krijgen. In combinatie met een geschikte lineaire versterker en positie-feedback kan de VCAR0011-0050-00A worden geconfigureerd voor krachtregeling, snelheidsregeling of nauwkeurige punt-naar-punt positioneringsmodi, afhankelijk van de toepassingsvereisten.

Specificaties

Belangrijkste ontwerpkenmerken: hoge acceleratie dankzij een lichtgewicht mover van 11,2 g; hoogfrequente respons met directe aandrijving; korte slag van 5 mm voor snelle heen-en-weer beweging; constructie zonder speling en zonder cogging; onderhoudsvrij borstelloos ontwerp.

Toepassing

De hoge acceleratie en hoogfrequente respons van de VCAR0011-0050-00A maken hem een uitstekende keuze voor de volgende toepassingen:

• Snelle pick-and-place mechanismen in elektronische assemblage lijnen
• Optische autofocus en beeldstabilisatie modules voor camera's en inspectiesystemen
• Hoogfrequente vibratieplatforms voor vermoeiingstesten en materiaalkarakterisering
• Precisie doseer-, jet- en printkoppen die snelle heen-en-weer beweging vereisen
• Apparatuur voor halfgeleiderprobes, draadbonding en die-sortering
• Actieve trillingsisolatie en snelle stuurspiegelregeling

Veelgestelde vragen

V1: Hoe snel kan deze motor accelereren?

Met een mover van 11,2 g en een piekvermogen van 11,4 N is de theoretische piekacceleratie extreem hoog. De werkelijke acceleratie is afhankelijk van de massa van de belasting, de stroomlimiet van de driver en de slag, en onze ingenieurs kunnen u helpen de dynamische prestaties voor uw specifieke belasting te berekenen.

V2: Kan de motor continu op hoge frequentie werken?

Ja, binnen het continue vermogen van 2,1 N kan de motor op hoge frequentie werken zonder oververhitting. Voor cycli die de continue rating overschrijden, wordt geforceerde luchtkoeling, vermindering van de belastingcyclus of een grotere framegrootte uit de VCAR-serie aanbevolen. Onze applicatie-ingenieurs kunnen uw bewegingsprofiel simuleren en het optimale model voorstellen.

V3: Welke positie-feedback opties zijn beschikbaar?

We raden lineaire encoders, Hall-sensoren of LVDT-positie-sensoren aan, afhankelijk van de vereiste resolutie. SUPT MOTION kan integratiebegeleiding bieden voor gesloten-lus servo-regeling.

V4: Is de motor geschikt voor cleanroomomgevingen?

Ja. De borstelloze, slotless constructie genereert geen slijtageproducten, en de motor kan worden geleverd met cleanroom-compatibele materialen en bekabeling voor halfgeleider- en medische toepassingen.

V5: Wat zijn de betalingsvoorwaarden en verzendopties?

We accepteren T/T, PayPal en Western Union. Monsters worden binnen 3 tot 5 werkdagen verzonden via internationale express, en productieorders worden binnen 7 tot 15 werkdagen geleverd.
