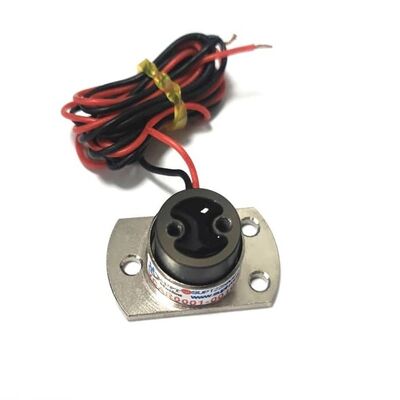

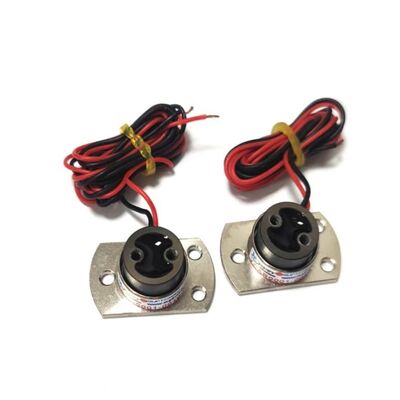

Micro Cilindrische Voice Coil Motor VCAR0001-0064-00A 0.88N Piek 6.4mm Slag
| Plaats van herkomst | Suzhou, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | CE, ISO9001 |
| Modelnummer | VCAR0001-0064-00A |
| Min. bestelaantal | 1 stuk |
| Prijs | USD 15-35 / Piece |
| Verpakking Details | Exportkarton met antistatische schuimbescherming |
| Levertijd | 3-5 werkdagen voor monsters, 7-15 werkdagen voor productie |
| Betalingscondities | T/T |
| Levering vermogen | 5000 stuks per maand |
Productdetails
| Motortype | Cilindrische spreekspoelmotor | Piekkracht | 0,88 N |
|---|---|---|---|
| Continue kracht bij 25 C | 0,28 N | Totale slag | 6.4 mm |
| Spanning | 6.9 V | Achterste EMF | 0,29 V/m/s |
| Gewicht van de verhuizer | 3 gram | Statordiameter | 9,5 mm |
| Lengte | 17.7 mm | Rijmodus | Directe aandrijving, nul speling |
| Garantie | 12 maanden | ||
| Markeren | Micro Formaat 9.5mm Diameter Cilindrische VCM,0.88N Piek Kracht Hoge Acceleratie,6.4mm Korte Slag Direct Drive |
||
Productomschrijving
Productoverzicht
De VCAR0001-0064-00A is een miniatuur cilindrische stem spoel motor ontwikkeld door SUPT MOTION,speciaal ontworpen voor toepassingen met zeer beperkte installatieruimte, maar die de hoogste precisie vereisenMet een statordiameter van slechts 9,5 millimeter en een totale lengte van 17,7 millimeter, is dit model een van de kleinste rechtstreeks aandrijvende lineaire actuatoren in de VCAR-serie.Toch levert het een piekstoot van 0.88 N, terwijl de bewegende spoel slechts 3 gram weegt.
Deze cilindrische stemspiraalmotor zet elektrische energie rechtstreeks om in lineaire beweging zonder dat er mechanische transmissiecomponenten zoals tandwielen, riemen of loodschroeven nodig zijn.Dit principe van directe aandrijving elimineert een negatieve reactieDe VCAR0001-0064-00A heeft een totale slag van 6,4 millimeter.Het is een ideale keuze voor korte slag., zeer dynamische positioneringstaken in compacte systemen.
Dankzij zijn slotloze ontwerp en ultra lage bewegende massa, reageert deze stem spoel motor extreem snel en ondersteunt high-frequency drive,met een vermogen van meer dan 50 W,. De motor werkt rustig, verbruikt weinig stroom en heeft een lange levensduur, omdat er geen mechanische onderdelen zijn die gevoelig zijn voor slijtage.Elke eenheid wordt vervaardigd volgens het kwaliteitsmanagementsysteem ISO 9001 en is CE-gecertificeerd., zodat de prestaties in alle eenheden consistent zijn.
De cilindrische stemspiraalmotor bestaat uit een met precisie gewonden koperen spoel, hoogwaardige zeldzame aard permanente magneten en een compacte aluminium behuizing.Alle onderdelen worden strikt gecontroleerd om de dimensionale stabiliteit en thermische betrouwbaarheid te waarborgen..
Aangezien de spoel het enige bewegende onderdeel is, biedt deze stemspeldmotor in wezen een oneindige resolutie, beperkt door de in het systeem gebruikte feedback sensoren en drivers.Dit maakt de VCAR0001-0064-00A een ideale bouwsteen voor ingenieurs die snel, nauwkeurige en herhaalbare micro-bewegingsassen, waarbij de complexiteit van traditionele mechanische aandrijvingssystemen wordt vermeden.
Specificaties
| Model | VCAR0001-0064-00A |
| Motortype | motor met cilindrische stemspiraal (VCAR-serie) |
| Piekkracht | 0.88 N |
| Continu kracht bij 25 °C | 0.28 N |
| Totale slag | 6.4 mm |
| Spanning | 6.9 V |
| Achterste EMF | 0.29 V/m/s |
| Verplaatsingsgewicht | 3 g |
| Statordiameter | 9.5 mm |
| Lange | 17.7 mm |
Belangrijkste kenmerken van het ontwerp: directe aandrijving zonder terugslag, geen tandwiel, geen hysteresis; onderhoudsvrije borstelloze structuur; hoge versnelling met lage bewegende massa; korte slag 6,4 mm;geschikt voor toepassingen met een hoge frequentie.
Toepassing
Dankzij zijn micro-grootte, hoge versnelling en korte slag wordt de VCAR0001-0064-00A op grote schaal gebruikt in precisie-industrieën, waaronder:
• Micro-medische hulpmiddelen, chirurgische instrumenten en systemen voor het toedienen van materiaal
• Optische scherpstelling, autofocusmodules en laser-uitlijningsmechanismen
• Plattformen voor het afstemmen, inspecteren en micro-positioneren van halfgeleiderwafers
• Micro-klep-aandrijvingen en microfluidische besturing
• Precieze meetsonden, testtoestellen en microdistributiepunten
• Trillingsgeneratoren voor haptische feedback, materiaalonderzoek en actieve dempingsystemen
Veelgestelde vragen
Q1: Kan deze micro-stem spoel motor worden aangepast voor verschillende slagen en krachten?
Ja, SUPT MOTION ondersteunt de aanpassing van de wikkeling, slag, spanning, looddraad, connectoren en schacht eindigt.En onze ingenieurs zullen de optimale oplossing voorstellen., met inbegrip van wikkelaststelling, kabelverbinding en mechanische montageopties.
Vraag 2: Wat voor bestuurder is nodig om deze motor te bedienen?
De motor wordt aangedreven door een lineaire stroomversterker of een servo-driver met een stroomlus.Voor nauwkeurige positionering wordt een gesloten schakelbesturing met een lineaire encoder of Hall sensor aanbevolen..
V3: Wat is de levensduur van de VCAR0001-0064-00A?
Omdat de motor geen mechanische slijtpartijen heeft zoals tandwielen of borstels, biedt deze een lange levensduur, meestal miljoenen werkcycli, afhankelijk van slag, frequentie en omgevingsomstandigheden.
V4: Wat is de minimale orderhoeveelheid en de doorlooptijd?
Het MOQ is 1 stuk voor de beoordeling van monsters. Monsters kunnen binnen 3 tot 5 werkdagen worden verzonden, en massaproductieorders worden meestal binnen 7 tot 15 werkdagen na bevestiging geleverd.
