Zero Backlash Direct Drive Voice Coil Motor VCAR0035 35N Piekvermogen

De VCAR0035-0105-00A is een hoogwaardige cilindrische spreekspoelmotor, speciaal ontworpen voor toepassingen die nul speling, directe aandrijfprecisie en snelle dynamische respons vereisen. Als onderdeel van de SUPT MOTION VCAR0035-serie levert deze spreekspoelmotor een piekvermogen van 35 N in een compacte vormfactor, waardoor het een uitstekende keuze is voor precisiepositioneringssystemen, apparatuur voor halfgeleiderproductie, optische uitlijningsplatforms en automatisering van medische apparaten. In tegenstelling tot traditionele roterende-naar-lineaire conversiemechanismen, die mechanische speling en wrijving genereren, produceert deze directe aandrijf-spreekspoelmotor lineaire beweging door elektromagnetische kracht direct op de bewegende spoelassemblage toe te passen, waardoor tussenliggende transmissiecomponenten volledig worden geëlimineerd. Het resulterende bewegingssysteem heeft inherent nul speling, sub-micron positioneringsherhaalbaarheid en vereist geen onderhoud gedurende miljoenen cycli. De VCAR0035-0105-00A heeft een nominaal continu vermogen van 15,6 N bij een omgevingstemperatuur van 25°C en een totale slag van 10,5 mm, wat een ideale balans biedt tussen vermogen, slagbereik en compact ontwerp voor toepassingen met hoge precisie en beperkte ruimte.

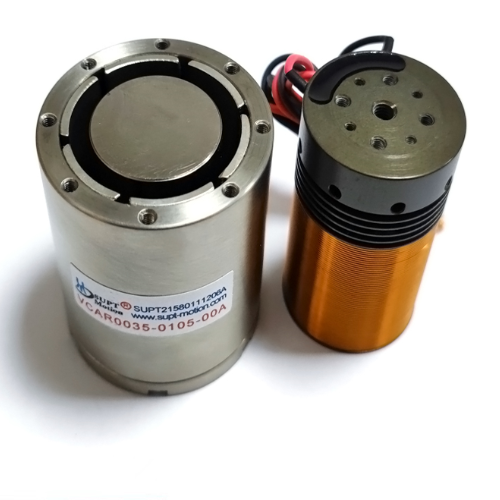

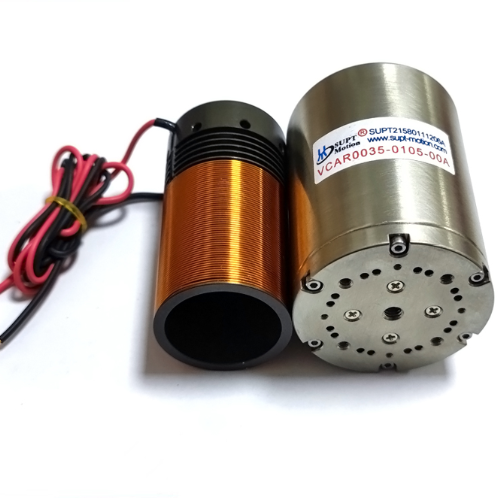

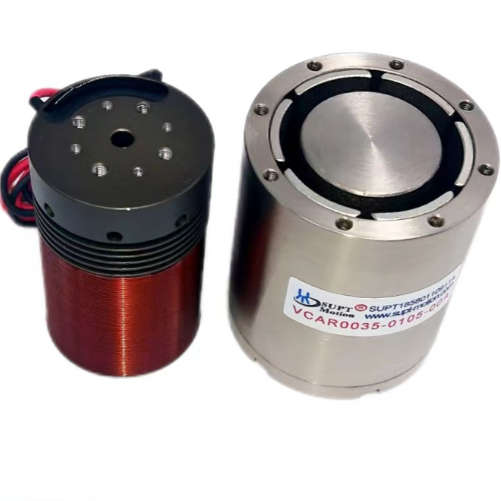

Dit cilindrische spreekspoelmotorontwerp omvat een permanente magneet statorassemblage en een lichtgewicht spreekspoel, die samenwerken om lineaire stuwkracht te genereren die evenredig is met de toegepaste stroom, terwijl uitstekende lineariteit wordt gehandhaafd over het gehele slagbereik. Deze lineaire relatie tussen stuwkracht en stroom vereenvoudigt de integratie van servobesturing en maakt soepele, tandvrije beweging mogelijk over een snelheidsbereik van sub-micrometer per seconde tot meer dan 100 mm/s. De VCAR0035-0105-00A wordt aangedreven door gelijkspanning met een maximale nominale spanning van 11,9 V, wat flexibele compatibiliteit biedt met een breed scala aan servo-aandrijvingen en bewegingscontrollers. De bewegende spoel weegt slechts 91 gram, wat bijdraagt aan de uitstekende acceleratiemogelijkheden en de prestaties bij hoogfrequente heen-en-weer gaande bewegingen van de motor. Met een back-EMF-constante van 5 V/m/s biedt deze motor uitstekende snelheidsfeedbackkenmerken voor gesloten-lusbesturingssystemen, waardoor nauwkeurige snelheidsregeling en positiebehoud mogelijk is zonder de noodzaak van hulp sensoren in verschillende configuraties.

• Nul Speling Directe Aandrijving: De elektromagnetische directe aandrijfarchitectuur elimineert mechanische transmissiecomponenten zoals spindels, riemen en tandwielkasten, waardoor inherent nul speling beweging wordt bereikt zonder slijtagegevoelige interfaces. Dit ontwerp zorgt voor consistente positioneringsnauwkeurigheid gedurende de gehele levensduur zonder periodieke aanpassing of herkalibratie.
• 35N Piekvermogen: In staat om 35 Newton piekvermogen te leveren, kan de VCAR0035-0105-00A veeleisende acceleratieprofielen en snelle punt-naar-punt bewegingen aan, terwijl de nauwkeurige trajectcontrole behouden blijft. De continue vermogensclassificatie van 15,6 N ondersteunt continue werking in houd- en persapplicaties.
• Hoge Precisie Positionering: Met een positioneringsresolutie op sub-micron niveau, haalbaar door encoders met hoge resolutie en geavanceerde servo-afstemming, voldoet deze spreekspoelmotor aan de veeleisende vereisten van die bonding in halfgeleiders, uitlijning van optische vezels en micro-dispensatiesystemen, waar nauwkeurigheid op micronniveau direct van invloed is op de procesopbrengst en productkwaliteit.
• Snelle Dynamische Respons: De lichtgewicht bewegende spoelassemblage van slechts 91 g maakt mechanische responstijden van minder dan 5 ms mogelijk, waardoor deze VCM ideaal is voor hoogfrequente scanning, trillingsgeneratie en snelle stabilisatiescenario's waarbij doorvoer en reductie van cyclustijd kritieke prestatie-indicatoren zijn.
• Compacte Cilindrische Vormfactor: Met een statordiameter van 50 mm en een totale lengte van 67 mm integreert de VCAR0035-0105-00A gemakkelijk in ruimtebeperkte machineontwerpen, waardoor meerdere assen dicht bij elkaar kunnen worden geplaatst voor bewegingsplatforms met meerdere vrijheidsgraden en compacte instrumentatie.
• Soepele Tandvrije Beweging: In tegenstelling tot lineaire motoren met ijzeren kern die tandwielkrachten vertonen als gevolg van sleufeffecten, produceert het ijzerloze bewegende spoelontwerp van deze cilindrische spreekspoelmotor perfect soepele beweging met nul detentkracht, waardoor ultra-nauwkeurige snelheidsregeling bij extreem lage snelheden mogelijk is zonder servo-dither.
• Lange Operationele Levensduur: Het contactloze principe van elektromagnetische krachtopwekking betekent dat er geen borstels, commutatoren of mechanische slijtagecomponenten in de motor zelf zitten, wat een levensduur oplevert die routinematig honderden miljoenen cycli overschrijdt wanneer deze binnen de gespecificeerde limieten en de juiste thermische managementrichtlijnen wordt gebruikt.

De cilindrische spreekspoelmotor uit de VCAR0035-serie wordt ingezet in een breed scala aan industrieën waar directe aandrijving zonder speling en positionering met hoge precisie fundamentele vereisten zijn. In de halfgeleiderproductie drijven deze spreekspoelmotoren wafer-probing stages, die bonding koppen en Z-as actuatoren voor draadbonding aan, waar plaatsingsnauwkeurigheid op micronniveau direct van invloed is op de opbrengst en betrouwbaarheid van chipverpakkingen. Het kenmerk van nul speling zorgt voor een consistente aanraakkrachtregeling tijdens delicate bonding-operaties, waardoor schade aan gevoelige halfgeleidersubstraten wordt voorkomen.

In de optische en fotonica-industrie dient de VCAR0035-0105-00A als een focus- en uitlijningsactuator voor laserverwerkingssystemen, glasvezeluitlijningsstations en lenspositioneringsmechanismen binnen hoogresolutie beeldvormingsapparatuur. De soepele, tandvrije beweging maakt continue scanning zonder beeldartefacten mogelijk, terwijl de hoge kracht-gewichtsverhouding snelle autofocusrespons ondersteunt in dynamische beeldvormingsomgevingen. Fabrikanten van medische apparaten integreren deze spreekspoelmotor in geautomatiseerde vloeistofafhandelingssystemen, micropompactuators en chirurgische robot-end-effectoren, waar nauwkeurige krachtregeling en sterilisatie-compatibele werking essentieel zijn voor patiëntveiligheid en procedurele nauwkeurigheid.

Industriële automatiseringsapplicaties omvatten snelle pick-and-place modules voor assemblage van elektronische componenten, precisiedispensatiesystemen voor lijm- en soldeerpasta-applicatie, en trillingsondersteunde bewerkingsplatforms waarbij gecontroleerde hoogfrequente oscillatie de oppervlaktekwaliteit en gereedschapslevensduur verbetert. De VCAR0035-0105-00A vindt ook toepassing in lucht- en ruimtevaart testapparatuur, waar de betrouwbaarheid onder temperatuurcycli en blootstelling aan trillingen is gevalideerd door middel van strenge kwalificatietests. Academische en onderzoeksfaciliteiten gebruiken deze spreekspoelmotor in aangepaste instrumentatie-opstellingen, waaronder scanning probe microscopen, materiaaltestapparatuur en haptische feedback ontwikkelingsplatforms, waarbij ze profiteren van de lineaire kracht-stroomrelatie en de eenvoudige integratie met standaard laboratorium servo-controllers.

Elke VCAR0035-0105-00A cilindrische spreekspoelmotor ondergaat uitgebreide fabriekstests, waaronder verificatie van de krachtconstante, meting van de slaglineariteit, karakterisering van elektrische weerstand en inductie, en validatie van de back EMF-constante vóór verzending. Elke eenheid wordt individueel verpakt in antistatisch schuim in een versterkte kartonnen doos om mechanische schokken en contaminatie tijdens transport te voorkomen. SUPT MOTION biedt volledige traceerbaarheidsdocumentatie, inclusief geserialiseerde testrapporten voor elke motor, en biedt technische ondersteuning voor de selectie van aandrijvingselektronica, het ontwerp van thermisch beheer en begeleiding bij systeemintegratie. Maatwerkopties zijn beschikbaar voor slaglengte, vermogensclassificatie, spoelweerstand, montage-interface geometrie en feedback sensorintegratie op aanvraag. Met CE- en ISO9001-certificeringen voldoet de VCAR0035-serie aan internationale kwaliteits- en veiligheidsnormen voor wereldwijde inzet in industriële, medische en onderzoeksapplicaties.
