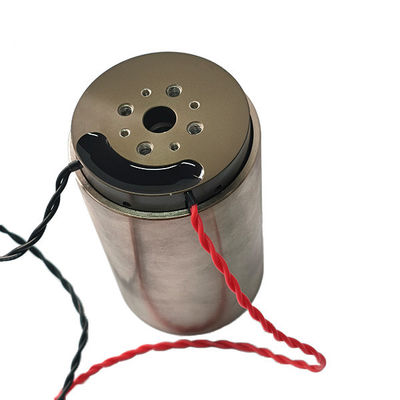

980N Grote cilindrische lineaire spreekspoelmotor, ontworpen voor het aandrijven van grote industriële apparatuur

Plaats van herkomst	Jiangsu, China
Merknaam	SUPT
Certificering	ISO9001-2000,CE
Modelnummer	VCAR0980-0249-00A
Min. bestelaantal	≥1
Prijs	$210.00/pieces
Verpakking Details	Kartonnen verpakkingen enz.
Levertijd	Algemeen 5-7 dagen levering, snel 3-5 dagen, bulk te onderhandelen
Betalingscondities	T/T
Levering vermogen	Bespreekbaar

Productdetails

Garantie	3 maanden-1 jaar	type	Cilindrische motor
Koppel	Verzoeken	Bouw	Permanente magneet
productmodel	VCAR0980-0249-00A	Bescherm functie	Volledig ingesloten
Snelheid (tpm)	Hoge snelheid	Piekkracht ((N)	980
Maximale afstand ((mm)	24.9	wisselstroommotor ((V)	41.5
Gewicht van de rotor ((kg)	1426	Statordia (mm)	126
Continu kracht ((N)	605
Markeren	980N grote cilindrische stemspiraalmotor , industriële stemspiraalmotor met hoge kracht , lineaire VCM voor grote apparatuur

Laat een bericht achter

Productomschrijving

Productbeschrijving

De SUPT MOTION VCAR0980-0249-00A is momenteel een van de cilindrische lineaire spreekspoelmotoren met de hoogste stuwkracht in de industrie. Het is speciaal ontwikkeld voor aandrijftoepassingen in de ruimtevaart en grote industriële apparatuur, met een piekkracht van 980N, een continue stuwkracht van 605N en een totale slag van 24,9 mm. een lichaamsdiameter van 126 mm, een lengte van 134,5 mm en een bewegend spoelgewicht van 1.426 g. Het kan rechtstreeks worden geïntegreerd in mechanismen voor de assemblage van componenten in de lucht- en ruimtevaart, grote industriële werktuigmachines en de positionering van zware apparatuur, waardoor nauwkeurige en stabiele aandrijving en positionering van ultrazware componenten mogelijk is en wordt voldaan aan de strenge operationele eisen van hoogwaardige industriële en ruimtevaarttoepassingen.
Deze spreekspoelmotor is voorzien van een behuizing van een zeer sterke titaniumlegering van ruimtevaartkwaliteit en een wikkelstructuur met ultrahoog vermogen, met een slagvastheid tot 10.000 N/m². Het is bestand tegen zware belastingen en onmiddellijke impactkrachten die optreden tijdens de assemblage van lucht- en ruimtevaartcomponenten en de werking van grote industriële apparatuur zonder vervorming of prestatieverlies, en voldoet aan de hoge betrouwbaarheids- en precisienormen van ruimtevaartproducten.
Structureel gezien heeft de spreekspoelmotor een geïntegreerd afgedicht ontwerp met een uitstekende beschermingsgraad, waardoor hij bestand is tegen stof-, olie- en koelvloeistofcorrosie in industriële omgevingen. De interne componenten zijn bestand tegen slijtage en corrosie, waardoor een lange levensduur wordt gegarandeerd en de onderhoudskosten en stilstand van grote industriële apparatuur aanzienlijk worden verminderd. Met gestandaardiseerde montage-interfaces kan het hydraulische en servoaandrijfcomponenten in traditionele grootschalige apparatuur direct vervangen.
Vergeleken met traditionele, ultrazware aandrijfoplossingen beschikt de VCAR0980-0249-00A over nul speling, lage hysteresis, snelle respons, hoge precisie en sterke betrouwbaarheid. Het kan de precisie en efficiëntie van de assemblage van lucht- en ruimtevaartcomponenten en de werking van grootschalige industriële apparatuur aanzienlijk verbeteren. Het is breed toepasbaar in scenario's zoals assemblageapparatuur voor componenten in de lucht- en ruimtevaart, grote industriële werktuigmachines, positioneringssystemen voor zware apparatuur, aandrijvingen voor maritieme uitrusting en grootschalige regulering van energieapparatuur. Het biedt zeer betrouwbare, ultrazware precisie-aandrijfoplossingen voor de hoogwaardige industriële en ruimtevaartsector.

Specificaties:

Piekkracht: 980 N

Continue kracht @25℃: 605 N

Totale slag: 24,9 mm

Maximale spanning: 41,5 V

Tegen-EMK-constante: 104 V/m/s

Rolgewicht: 1426 g

Statordiameter: 126 mm

Lengte: 134,5 mm

Technische parameters:

Productmodel	Piekkracht (N)	Continue kracht bij 25℃(N)	Totale beroerte (mm)	Maximale spanning (V)	Terug EMF-constante (V/m/s)	Gewicht van de spoel (G)	Statordiameter (mm)	De lengte (mm)
VCAR0001-0064-00A	0,88	0,28	6.4	6.9	0,29	3	9.5	17.7
VCAR0001-0010-00A	0,73	0,42	1	4.8	0,6	2.7	24	11.2
VCAR00025-0127-00A	2,55	0,81	12.7	11.6	0,77	.6.6	12.7	24
VCAR0006-0039-00A	6.2	1.9	3.9	6.6	1.12	7.9	20	17.2
VCAR0006-0050-00A	6.2	2.6	5	15.7	3.57	8.2	25	18.2
VCAR0007-0040-00A	7.2	2.4	4	7.5	1,88	7	14.2	23
VCAR0007-0064-00A	7.8	2.5	6.4	9.9	1.5	7.2	19.1	23.8
VCAR0007-0127-00A	7.1	2.3	12.7	12.8	1.6	11.4	19.1	27
VCAR0011-0050-00A	11.4	2.1	5	11.8	3	11.2	24	17.2
VCAR0011-0100-00A	10.5	2.9	10	43,8	3.5	20	31	26.8
VCAR0013-0030-00A	13	3.5	3	16	3.5	12	25	21
VCAR0013-0072-00A	13	4.2	7.2	26.6	5,72	16.2	26.2	24.7
VCAR0014-0250-00A	14	4.5	25	26.5	3.9	35	25.4	44.2
VCAR0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	25.6
VCAR0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	35
VCAR0022-0448-00A	22	11.4	44,8	14.3	4	52	48	75,7
VCAR0025-0630-00A	25.3	8	63	50,6	5	68	31.8	83.1
VCAR0030-0150-00A	29.4	4,73	15	40,5	7.4	27	30	31
VCAR0032-0050-00A	32	8.9	5	29.3	7.1	48	40	41,7
VCAR0033-0099-00A	33	8	9.9	24.3	5,87	23.5	36	26.7
VCAR0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	72
VCAR0035-0090-00A	35	11	9	26.4	9	33	25.4	44.3
VCAR0035-0105-00A	35	15.6	10.5	11.9	5	91	50	67
VCAR0044-0040-00A	44	16.3	4	18.3	8.9	46,5	53	21.2
VCAR0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	22
VCAR0044-0075-00A	44	13.7	7.5	16.8	7.6	38,6	31.1	35,9
VCAR0044-0249-00A	44	11.7	24.9	44,9	8.88	65,9	38.1	51.3
VCAR0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	53,7
VCAR0075-0200-00A	75	30	20	26.2	15.2	65	70	38,7
VCAR0080-0129-00A	80	35	12.9	27.7	18	149	49	53,8
VCAR0087-0062-00A	87	21.67	6.2	34,5	12.7	45,2	43.1	34,9
VCAR0087-0563-00A	87	17.5	56,3	63,4	8.1	177	72	110
VCAR0105-0164-00A	105	35,4	16.1	20.1	11.5	150	60,4	40,4
VCAR0110-0380-00A	110	37,4	38	23.2	9	150	60,4	60,4
VCAR0113-0089-00A	113	35	8.9	31	17.5	125	73	27.5
VCAR0115-0065-00A	115	30.1	6.5	35	17.3	52	40	58
VCAR0130-0310-00A	130	40	31	30.4	20.5	280	75,6	56,5
VCAR0140-0150-00A	140	42.2	15	33.4	26.6	80	53	53,7
VCAR0210-0254-00A	210	66,2	25.4	56,6	28	230	43,7	111,8
VCAR0262-0112-00A	262	111	11.2	35.1	41	285	71	64
VCAR0262-0249-00A	262	112	24.9	28.2	26	785	66	109.1
VCAR0294-0498-00A	294	56,8	49,8	114	24.5	685	93	136,9
VCAR0436-0187-00A	436	147,6	18.7	40,7	40,7	648	80,4	91
VCAR0436-0250-00A	436	167	25	31.6	37.2	775	78,4	110
VCAR0436-0373-00A	436	142,6	37.3	38	29.8	1050	76	163
VCAR0980-0249-00A	980	605	24.9	41,5	104	1426	126	134,5
VCAR1351-0310-00A	1351	376,8	31	73,5	68	1071	110	143,7

Toepassingen:

1. Assemblageapparatuur voor luchtvaartcomponenten

2. aandrijfeenheden voor grote industriële werktuigmachines

3. positioneringssystemen voor zwaar materieel

4. aandrijfmechanismen voor uitrusting van zeeschepen

5. besturingssystemen voor grootschalige energieapparatuur

6. en gezamenlijke aandrijvingen voor superzware robots.
