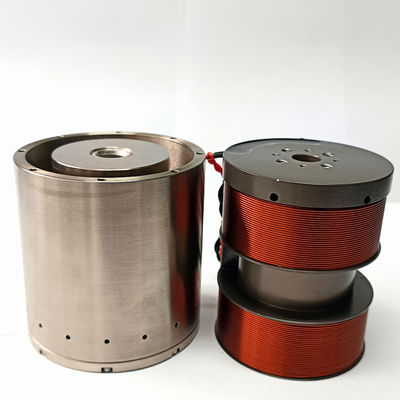

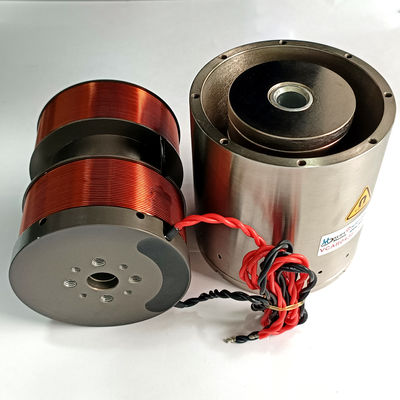

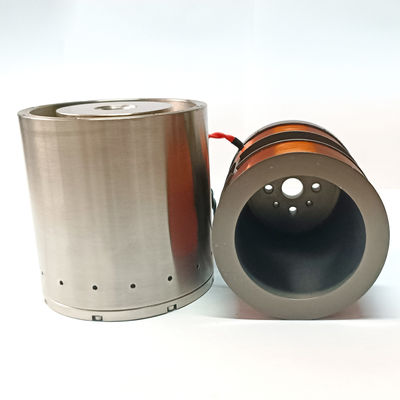

Hoge snelheid 56,3 mm cilindrische spreekspoelmotor met ultralange slag voor optica voor grote scans

  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
Plaats van herkomst Jiangsu, China
Merknaam SUPT
Certificering ISO9001-2000,CE
Modelnummer VCAR0087-0563-00A
Min. bestelaantal ≥1
Prijs $120.00/pieces
Verpakking Details Kartonnen verpakkingen enz.
Levertijd Algemeen 5-7 dagen levering, snel 3-5 dagen, bulk te onderhandelen
Betalingscondities T/T
Levering vermogen Bespreekbaar
Productdetails
Garantie 3 maanden-1 jaar type Cilindrische motor
Koppel Verzoeken Bouw Permanente magneet
productmodel VCAR0087-0563-00A Bescherm functie Volledig ingesloten
Snelheid (tpm) Hoge snelheid Piekkracht ((N) 87
Maximale afstand ((mm) 56.3 wisselstroommotor ((V) 63.4
Gewicht van de rotor ((kg) 177 Statordia (mm) 72
Continu kracht ((N) 17.5
Markeren

56

,

3 mm lange slag spreekspoelmotor

,

hoge snelheid cilindrische VCM
Laat een bericht achter
Productomschrijving



Productbeschrijving



De SUPT MOTION VCAR0087-0563-00A is een ultra-lange slag cilindrische stem spoel motor met een piekstoot van 87 N en een totale slag van 56,3 mm.Deze stem spoel motor is speciaal ontworpen voor groot-scan optische systemen, lange-takt precisie positionering, en metrologie apparatuur die lange afstand lineaire beweging zonder mechanische transmissie vereist.

Met een back-EMF-constante van 8,1 V/m/s, levert deze een continue stuwkracht van 17,5 N bij 25 °C, die voldoet aan de eisen van langdurig scannen.De bewegende spoel weegt 177 g., en de motor werkt bij een maximale spanning van 63,4 V. Met een totale afmeting van 72 mm statordiameter en 110 mm lengte,het is geschikt voor integratie in grote optische stages of scanningsplatformen.

Langeafstands, soepele en precieze lineaire beweging is cruciaal in optische vertraging lijnen voor Fourier transform infrarood (FTIR) spectrometers of terahertz beeldvorming.Deze stem spoel motor beschikt over een direct-driveDe 56,3 mm slag maakt significante veranderingen in de optische padlengte mogelijk.

Deze cilindrische stemspiraalmotor is ook goed geschikt voor grootschalige 3D-scan- of coördinatenmetingsmachine (CMM) -toepassingen,waar sondes lange afstanden moeten afleggen met behoud van precisieIn vergelijking met kogelschroeven of riem aandrijvingen elimineren stemspiraalmotoren slijtage en terugslag, waardoor de kalibratie op lange termijn stabieler wordt.



Specificaties:

Piekkracht: 87 N

Continu kracht @ 25°C: 17,5 N

Totale slag: 56,3 mm

Maximale spanning: 63,4 V

Vervolgens EMF constante: 8,1 V/m/s

Gewicht van de spoel: 177 g

Statordiameter: 72 mm

Lange: 110 mm



Technische parameters:



Productmodel Piekkracht
(N)		 Voortdurende kracht
bij 25°C ((N))		 Totale slag
(mm)		 Maximale spanning
(V)		 Achterste EMF constante
(V/m/s)		 Gewicht van de spoel
(g)		 Statordiameter (mm) De lengte
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Toepassingen:

1.FTIR-spectrometer scannen



2.Terahertz optische vertraging lijnen



3.Grootformaat 3D-scannen



4.Coördinaten meetmachines (CMM)



5.Precise positionering op lange afstand
