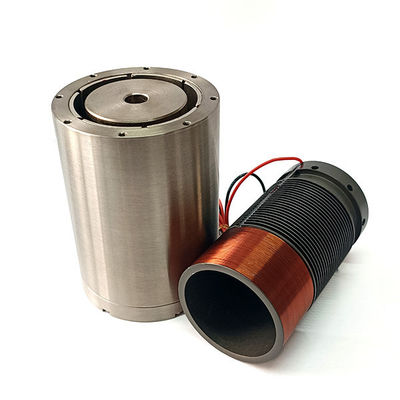

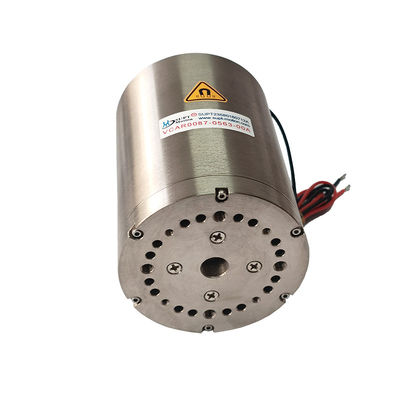

10.5N 10 mm slag hoge krachtdichtheid cilindrische VCM voor precisie dispensing
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | ISO9001 |
| Modelnummer | VCAR0011-0100-00A |
| Min. bestelaantal | ≥3 |
| Prijs | $150.00/pieces |
| Verpakking Details | Kartonnen verpakkingen enz. |
| Levertijd | Algemeen 5-7 dagen levering, snel 3-5 dagen, bulk te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | Bespreekbaar |
Productdetails
| Garantie | 3 maanden-1 jaar | type | Micro-motor |
|---|---|---|---|
| Koppel | Verzoeken | Bouw | Permanente magneet |
| productmodel | VCAR0011-0100-00A | Bescherm functie | Volledig ingesloten |
| Snelheid (tpm) | Hoge snelheid | Piekkracht ((N) | 10.5 |
| Maximale afstand ((mm) | 10 | wisselstroommotor ((V) | 43.8 |
| Gewicht van de rotor ((kg) | 20 | Statordia (mm) | 31 |
| Continu kracht ((N) | 2.9 | ||
| Markeren | 10.5N hoge krachtdichtheid VCM,10 mm slag cilindrische stemspiraalmotor,met een vermogen van niet meer dan 50 W |
||
Productomschrijving
Productbeschrijving
De SUPT MOTION VCAR0011-0100-00A spreekspoelmotor bereikt een uitstekende balans tussen stuwkracht en slag, levert 10,5 N maximale stuwkracht en een totale slag van 10 mm - alles geïntegreerd in een stator met een diameter van slechts 31 mm. Deze spreekspoelmotor met hoge stuwkracht is ontworpen voor toepassingen die een stabiele krachttoepassing vereisen, zoals precisiedosering, straalkleppen en Z-assen bij geautomatiseerde assemblage.
De spreekspoelmotor levert 2,9 N continue stuwkracht bij 25°C en is bestand tegen herhaalde doseercycli zonder oververhitting. Een tegen-EMF-constante van 3,5 V/m/s zorgt voor voorspelbare snelheidsfeedback. Met een spreekspoelgewicht van 20 g en een maximale bedrijfsspanning van 43,8 V is deze motor geschikt voor hoogspanningsservoaandrijvingen.
Bij precisiedoseringstoepassingen, zoals lijmen, soldeerpasta of medische vloeistoffen, zorgt een stabiele naaldkracht voor uniforme doseervolumes en voorkomt schade aan het substraat. De VCAR0011-0100-00A heeft een ontwerp zonder tandwieloverbrenging met directe aandrijving dat de stick-slip-krachten en speling elimineert die gepaard gaan met spindels of pneumatische systemen, waardoor een soepele, nauwkeurige en proportionele bewegingsregeling wordt geboden. De slaglengte van 10 mm maakt een breed scala aan werkstukhoogten mogelijk.
Deze spreekspoelmotor presteert uitzonderlijk goed bij pick-and-place-toepassingen met zachte landingen, waardoor nauwkeurige controle van de uitgeoefende kracht en zacht contact met precisiecomponenten mogelijk is. Het helpt de opbrengstpercentages te verbeteren in toepassingen zoals de montage van halfgeleiderchips en LED-plaatsing.
De cilindrische behuizing vergemakkelijkt de installatie op portaalsystemen of montagemachines met meerdere koppen. Het is de voorkeurskeuze van Original Equipment Manufacturers (OEM's) voor betrouwbare lineaire spreekspoelmotoren met een hoge cyclussnelheid.
Specificaties:
Piekkracht: 10,5 N
Continue kracht @25℃: 2,9 N
Totale slag: 10 mm
Maximale spanning: 43,8 V
Tegen-EMK-constante: 3,5 V/m/s
Rolgewicht: 20 g
Statordiameter: 31 mm
Lengte: 26,8 mm
Technische parameters:
| Productmodel | Piekkracht (N) |
Continue kracht bij 25℃(N) |
Totale beroerte (mm) |
Maximale spanning (V) |
Terug EMF-constante (V/m/s) |
Gewicht van de spoel (G) |
Statordiameter (mm) | De lengte (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0,73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2,55 | 0,81 | 12.7 | 11.6 | 0,77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1,88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43,8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5,72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | 75,7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50,6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4,73 | 15 | 40,5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41,7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5,87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38,6 | 31.1 | 35,9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44,9 | 8.88 | 65,9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53,7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38,7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53,8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34,5 | 12.7 | 45,2 | 43.1 | 34,9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56,3 | 63,4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35,4 | 16.1 | 20.1 | 11.5 | 150 | 60,4 | 40,4 |
| VCAR0110-0380-00A | 110 | 37,4 | 38 | 23.2 | 9 | 150 | 60,4 | 60,4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75,6 | 56,5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53,7 |
| VCAR0210-0254-00A | 210 | 66,2 | 25.4 | 56,6 | 28 | 230 | 43,7 | 111,8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24.5 | 685 | 93 | 136,9 |
| VCAR0436-0187-00A | 436 | 147,6 | 18.7 | 40,7 | 40,7 | 648 | 80,4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78,4 | 110 |
| VCAR0436-0373-00A | 436 | 142,6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41,5 | 104 | 1426 | 126 | 134,5 |
| VCAR1351-0310-00A | 1351 | 376,8 | 31 | 73,5 | 68 | 1071 | 110 | 143,7 |
Toepassingen:
1. Precisiestraalkleppen
2. Uitgifte van soldeerpasta
3. Zelfklevende micro-dosering
4. Pick-and-place voor zachte landing
5. Die bevestigt de Z-as
