6.2N High Dynamics Voice Coil Motor voor actieve trillingsonderdrukking

  • 6.2N High Dynamics Voice Coil Motor For Active Vibration Cancellation
  • 6.2N High Dynamics Voice Coil Motor For Active Vibration Cancellation
  • 6.2N High Dynamics Voice Coil Motor For Active Vibration Cancellation
Plaats van herkomst Jiangsu, China
Merknaam SUPT
Certificering ISO9001
Modelnummer VCAR0006-0050-00A
Min. bestelaantal ≥5
Prijs $160.00/pieces
Verpakking Details Kartonnen verpakkingen enz.
Levertijd Algemeen 5-7 dagen levering, snel 3-5 dagen, bulk te onderhandelen
Betalingscondities T/T
Levering vermogen Bespreekbaar
Productdetails
Garantie 3 maanden-1 jaar type Micro-motor
Koppel Verzoeken Bouw Permanente magneet
productmodel VCAR0006-0050-00A Bescherm functie Volledig ingesloten
Snelheid (tpm) Hoge snelheid Piekkracht ((N) 6.2
Maximale afstand ((mm) 5 wisselstroommotor ((V) 15.7
Gewicht van de rotor ((kg) 8.2 Statordia (mm) 25
Continu kracht ((N) 2.6
Markeren

6.2N spreekspoelmotor met hoge dynamiek

,

spreekspoelmotor voor trillingsonderdrukking

,

VCM-motor met actieve trillingscontrole
Laat een bericht achter
Productomschrijving





Productbeschrijving



De SUPT MOTION VCAR0006-0050-00A is een hoogdynamische cilindrische spreekspoelmotor die een piekkracht levert van 6,2 N over een slag van 5 mm. Deze spreekspoelmotor is speciaal ontworpen voor actieve trillingsisolatiesystemen en genereert een tegenkracht om laagfrequente storingen in precisie-instrumenten, optische podia en halfgeleidermetrologieapparatuur te elimineren.

Deze actuator levert een continue stuwkracht van 2,6 N bij 25°C, met een tegen-EMF-constante van 3,57 V/m/s en een uitstekende stuwstroom-lineariteit. Met een gewicht van slechts 8,2 g maakt de bewegende spoel een snelle acceleratie mogelijk, waardoor real-time trillingsonderdrukking wordt bereikt. Met een maximale bedrijfsspanning van 15,7 V integreert hij naadloos met standaard servoversterkers.

Systemen voor actieve trillingsonderdrukking (AVC) vereisen actuatoren met snelle responstijden en voorspelbare krachtuitvoer. Traditionele piëzo-elektrische actuatoren hebben een beperkte slag, terwijl pneumatische isolatoren geen bandbreedte hebben. De VCAR0006-0050-00A-motor overbrugt deze kloof met een slag van 5 mm en responstijden op millisecondenniveau, waardoor trillingen veroorzaakt door vloerbewegingen, ventilatoren of nabijgelegen mechanische apparatuur effectief worden geëlimineerd.

Deze spreekspoelmotor is ook geschikt voor snelle gereedschapservosystemen bij precisiebewerking, waarbij kleine, snelle Z-asbewegingen de oppervlakteafwerking verbeteren. Bij optische focus-tracking maakt de slag van 5 millimeter een continue autofocusaanpassing mogelijk zonder mechanische speling. Het cilindrische profiel (25 millimeter diameter) vereenvoudigt de integratie met bestaande trillingsisolatiesystemen.

Met een compacter ontwerp, hogere betrouwbaarheid en lagere onderhoudskosten is deze spreekspoelmotor breed toepasbaar in industriële inspectiecamera's, machine vision-systemen, visuele positionering voor productsortering en industriële beeldmeetinstrumenten, waardoor efficiënte, stabiele en nauwkeurige autofocusoplossingen worden geboden voor de industriële automatiseringssector.





Specificaties:

Piekkracht: 6,2 N

Continue kracht @25℃: 2,6 N

Totale slag: 5 mm

Maximale spanning: 15,7 V

Tegen-EMK-constante: 3,57 V/m/s

Rolgewicht: 8,2 g

Statordiameter: 25 mm

Lengte: 18,2 mm



Technische parameters:



Productmodel Piekkracht
(N)		 Continue kracht
bij 25℃(N)		 Totale beroerte
(mm)		 Maximale spanning
(V)		 Terug EMF-constante
(V/m/s)		 Gewicht van de spoel
(G)		 Statordiameter (mm) De lengte
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9.5 17.7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2,55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43,8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44,8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50,6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4,73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41,7
VCAR0033-0099-00A 33 8 9.9 24.3 5,87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38,6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38,7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34,5 12.7 45,2 43.1 34,9
VCAR0087-0563-00A 87 17.5 56,3 63,4 8.1 177 72 110
VCAR0105-0164-00A 105 35,4 16.1 20.1 11.5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23.2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75,6 56,5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25.4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24.5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18.7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Toepassingen:

1. Actieve trillingsisolatietabellen



2. Afwijzing van optische tafelstoringen



3. Snelle gereedschapservo (FTS)



4. Autofocus-tracking



5. Stabilisatie van metrologische apparatuur

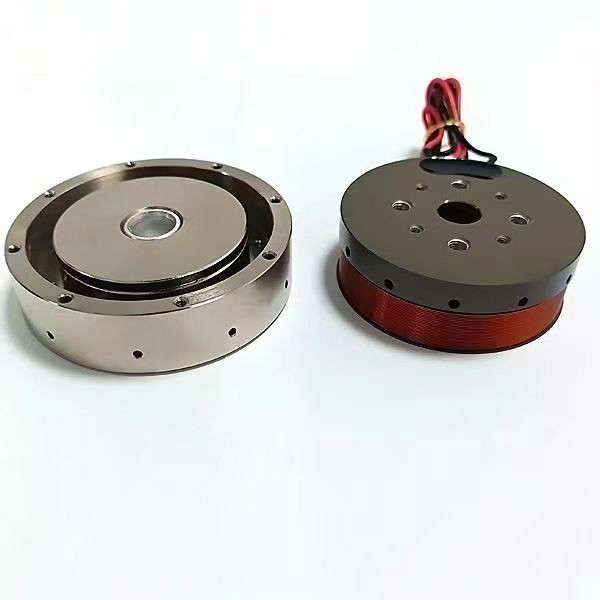

6.2N High Dynamics Voice Coil Motor voor actieve trillingsonderdrukking 0



Onze diensten

 Technische indicatoren en specificaties kunnen worden aangepast

Bevredigende after-sales service

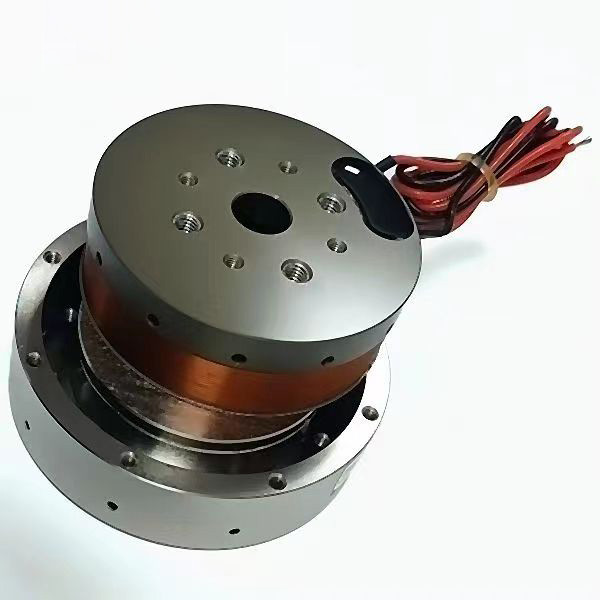

6.2N High Dynamics Voice Coil Motor voor actieve trillingsonderdrukking 1



Verpakking en verzending

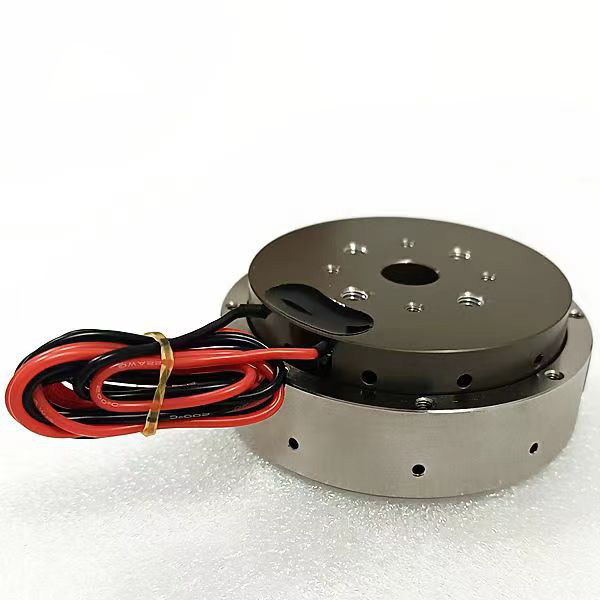

 6.2N High Dynamics Voice Coil Motor voor actieve trillingsonderdrukking 26.2N High Dynamics Voice Coil Motor voor actieve trillingsonderdrukking 3
