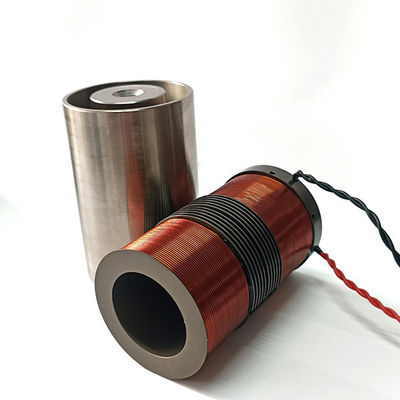

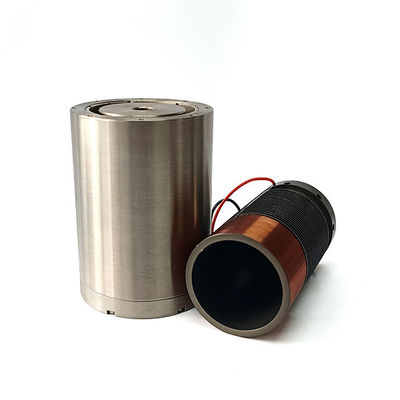

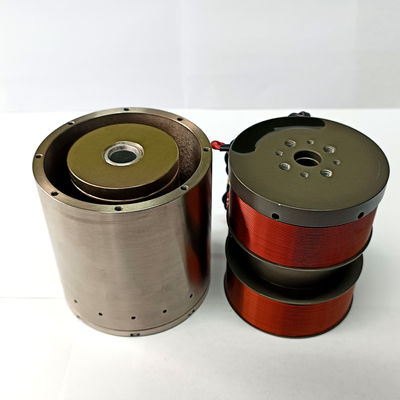

12.7mm slag Microcilindrische stem spoel motor voor halfgeleider probing

Cilindrische spreekspoelmotoren hebben een hoog reactievermogen, hoge acceleratie en spoelen met een lage massa. Ze vertonen geen cogging-effect en geen hysteresis. Ze worden gekenmerkt door een eenvoudige structuur, een laag gewicht, een hoogfrequente respons en een soepele werking.
De VCAR00025-0127-00A van SUPT MOTION levert een precieze piekkracht van 2,55 N met een totale slag van 12,7 mm, waardoor het een ideale keuze is voor het testen van halfgeleiderwafers, nauwkeurige hoogtepositionering en pick-and-place-operaties voor kleine onderdelen. Met een bewegend spoelgewicht van slechts 6,6 g maakt het snelle stappen en een stabiele respons mogelijk, die van cruciaal belang zijn voor testen met hoge doorvoer.
Deze cilindrische spreekspoelmotor heeft een maximale bedrijfsspanning van 11,6 V en kan eenvoudig worden geïntegreerd met standaard industriële controllers. Een tegen-EMF-constante van 0,77 V/m/s zorgt voor een soepele snelheidsregeling. Met een statordiameter van 12,7 mm en een totale lengte van 24 mm kan deze spreekspoelmotor eenvoudig worden geïnstalleerd in compacte sondekaartassemblages of testkoppen met meerdere stations.
Bij het testen van halfgeleidersondes is het handhaven van een stabiele contactkracht van cruciaal belang om schade aan precisiepads of sondes te voorkomen. De VCAR00025-0127-00A beschikt over een lineaire kracht-stroomrelatie, waardoor krachtcontrole in een gesloten lus mogelijk is zonder het stick-slip-fenomeen dat gewoonlijk wordt geassocieerd met pneumatische cilinders. In tegenstelling tot actuatoren met kogelomloopspindels heeft deze motor geen speling, waardoor een herhaalbare positioneringsnauwkeurigheid op micrometerniveau wordt gegarandeerd.
Deze spreekspoelmotor blinkt vooral uit in actieve trillingsisolatie voor precisiemeetinstrumenten, waarbij zijn snelle responsvermogen laagfrequente storingen effectief tegengaat.

Specificaties:

Piekkracht: 2,55 N

Continue kracht @25℃: 0,81 N

Totale slag: 12,7 mm

Maximale spanning: 11,6 V

Tegen-EMK-constante: 0,77 V/m/s

Rolgewicht: 6,6 g

Statordiameter: 12,7 mm

Lengte: 24 mm

Technische parameters:

Toepassingen:

 Technische indicatoren en specificaties kunnen worden aangepast

Bevredigende after-sales service

elektrische rotatiemotor:

1. Reizen: effectieve reizen, gebruikt om de totale reizen te berekenenvanwaarde kracht.

2.De bewegingsrichting: horizontale of verticale installatie 90 graad.

3. Belastingskracht:Constant in de omgekeerde richting vankrachtop demotor, zoals veren, enz.

4. Belastingsgewicht: het totale kwaliteitsgedeelte van de beweging, inclusief de kwaliteitsschuifregelaar

5. Bewegingstype: 1.punt-tot-punt beweging;2.de wederkerigheid van de regel (bijvoorbeeld scannen).

6. Snelheidscurve: 1.een trapeziumvormige snelheidscurve;2.driehoekige snelheidscurve; 3.sinussnelheidscurve.
