VCM-stemspoelmotoren met lage geluidsdruk en hoge precisie voor optische systemen

  • Low-Noise High-Precision VCM Voice Coil Motors For Optical Systems
  • Low-Noise High-Precision VCM Voice Coil Motors For Optical Systems
  • Low-Noise High-Precision VCM Voice Coil Motors For Optical Systems
Plaats van herkomst China, Suzhou
Merknaam SUPT MOTION
Certificering CE, ISO9001
Modelnummer VCAR0022-0098-00A
Min. bestelaantal 1 stuks
Prijs $155
Verpakking Details Verpakking op maat enz.
Levertijd 1-5 producten 5-7 dagen verzending, monsters 3-5 dagen, bulk te onderhandelen
Betalingscondities T/T
Levering vermogen Te onderhandelen

Contacteer me voor vrije steekproeven en coupons.

WhatsAPP:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Artikel 1 Mini Electric Motors Geluid Laag
Gewicht 20 g Type spoel Meerdere lagen
Piekkracht 22N Model VCAR0022-0098-00A
Bescherm de functie Volledig ingesloten Algemene dimensie 200*400*404mm
Maximale spanning 24.7V Totale slag 9,8 mm
Ononderbroken Kracht 6.6
Markeren

Optische systemen VCM-stemspoelmotor

,

High-precision VCM Voice Coil Motor

,

VCM-stemspoelmotor met laag geluid
Laat een bericht achter
Productomschrijving

Productbeschrijving:

SUPT MOTION stemspiraalmotor is een lineaire aandrijving gebaseerd op het principe van elektromagnetische inductie.hoge versnellingHet is geschikt voor korte slag gesloten lusservo toepassingen.het is vooral geschikt voor gebruik in sommige smalle ruimtesHet kan op grote schaal worden gebruikt in optische scanning, focustracking en andere ruimtevaarttoepassingen.met een diameter van niet meer dan 20 mm,, digitale camera's, microscopen, dynamische scherpstelling van de Z-as van lasersnijapparatuur, scherpstelling en tracering van optische aandrijvingen, evenals gierregeling van snelle spiegels in astronomische telescopen.Het realiseert optische beeldvorming en laserverwerking van hoge kwaliteit door de positie en houding van optische componenten nauwkeurig te regelen.
De belangrijkste toepassingen van stemspiraalmotoren in de optica omvatten optische scanning, positionering, richten, volgen en stabiliseren, evenals nauwkeurige bewegingscontrole van lenzen of spiegels.Deze toepassingen vereisen stem spoel motoren die kunnen voorzien van hoge snelheid, een zeer nauwkeurige bewegingsregeling om te voldoen aan de vraag naar een precieze positie en beweging van lenzen of spiegels in optische systemen.

Kenmerken:

Hoge respons, hoge versnelling, lage massa spoelen.
Geen cogging effect, nul hysteresis.
Eenvoudige structuur, licht gewicht, hoge frequentie, vlotte werking.
Vermogen: 1 mm-60 mm
Stootkracht: 0,5N-3000N

Productparameters:

Productmodel Piekkracht
(N)		 Voortdurende kracht
bij 25°C ((N))		 Totale slag
(mm)		 Maximale spanning
(V)		 Achterste EMF constante
(V/m/s)		 Gewicht van de spoel
(g)		 Statordiameter (mm) De lengte
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Toepassingen:

Voice coil motoren worden ook gebruikt in optische instrumentatie om zeer nauwkeurige, snelle lensverschuiving en scherpstelling te bereiken,met een vermogen van niet meer dan 50 W.



De belangrijkste toepassingen van een stemspiraalmotor:
1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica.

2.Bediening van kleppen op het werkterrein:Typen meetkleppen, drukproefsystemen, chemie van pneumatische kleppen

injectiesysteem.
3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen.
4.Vibratiesysteem: schudtafel, trillingsplatform.
5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur
6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot.
7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem.
8Automatiseringsindustrie: Laserapparatuur,verpakking, testapparatuur, textielmachines.

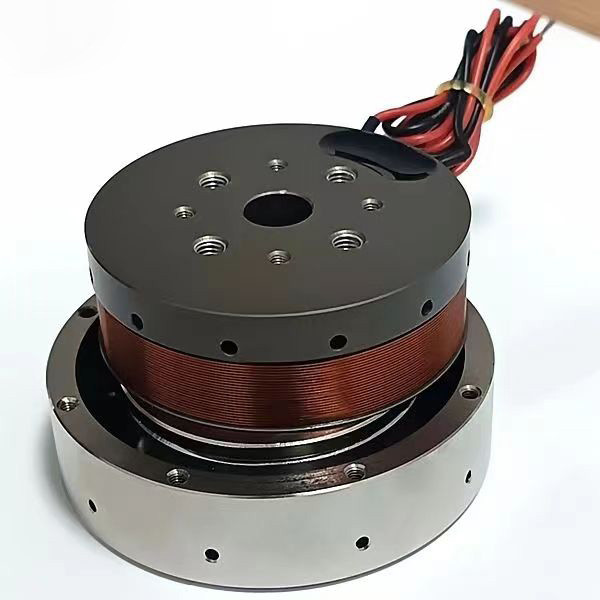

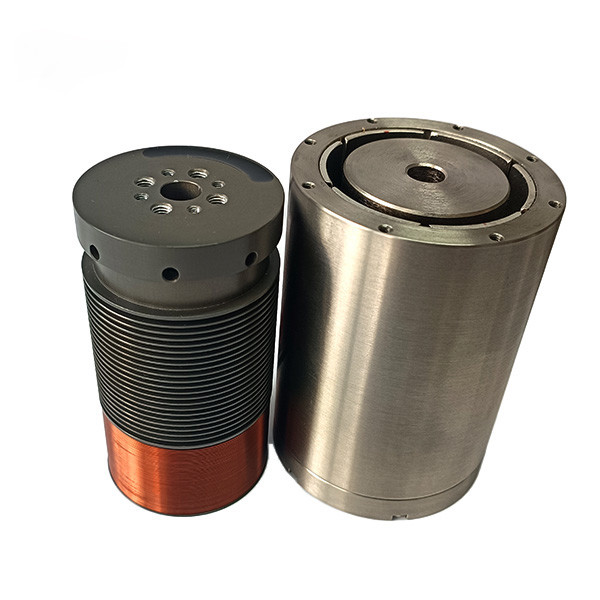

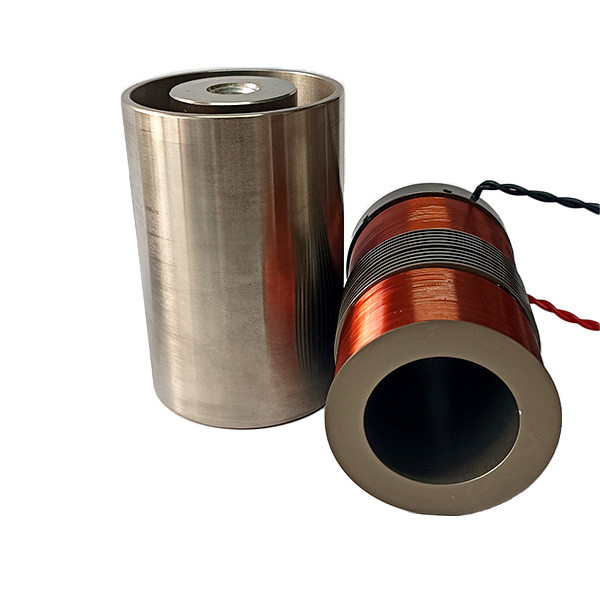

VCM-stemspoelmotoren met lage geluidsdruk en hoge precisie voor optische systemen 0VCM-stemspoelmotoren met lage geluidsdruk en hoge precisie voor optische systemen 1

Markeringen:

High Precision VCM Voice Coil Motor

Cylindrische VCM-stemspoelmotor

Lichtgewicht VCM-stemspoelmotor
