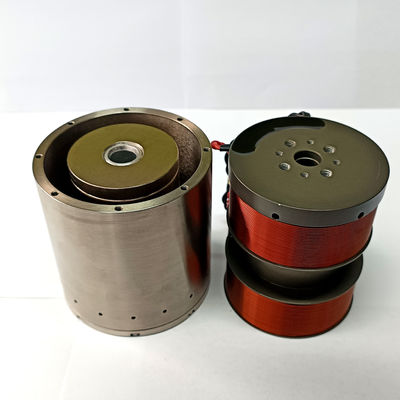

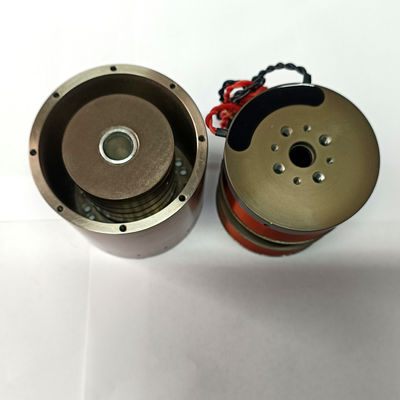

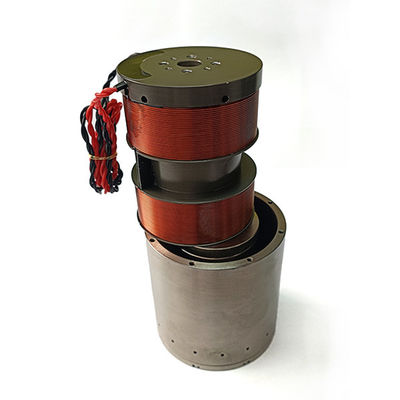

Hoog nauwkeurige spanningsgestuurde motor zonder kern geborstelde motor licht gewicht
| Plaats van herkomst | China Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001 |
| Modelnummer | VCAR-reeks |
| Min. bestelaantal | ≥1 |
| Prijs | $117 |
| Verpakking Details | Karton Verpakking |
| Levertijd | Algemene 5-7 dagenlevering, snel 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | gesprek |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Betrouwbaarheid | Hoog | Kracht | Hoog |
|---|---|---|---|
| Motortype | Stem spoel motor | Gewicht | Licht |
| Resolutie | Hoog | Kosten | Laag |
| Positioneringsnauwkeurigheid | Hoog | Geluid | Laag |
| Productmodel | VCAR0013-0072-00A | Totale slag | 7,2 mm |
| Piekkracht | 13N | ||
| Markeren | Hoog nauwkeurige spanningsgestuurde motor ISO9001,Coreless geborstelde motor ISO9001,Coreless geborstelde motor licht gewicht |
||
Productomschrijving
Hoog nauwkeurige spanningsgestuurde motor met een hoog betrouwbaar lichtgewicht
Productbeschrijving:
De VCAR-serie cilindrische actuatoren vertegenwoordigen bijna 80% van de markt. Ze kunnen een hoge kracht produceren met een hoge versnellingssnelheid.de slaglengte is minder dan 50 mm. De VCAR-reeks actuatorenZ Axis pick and place, kleine accurate positive displacement metering pompen en zowel vibrators als actieve trillingsdemping systemen.
Voice Coil Motor (VCM) is een lineaire bewegingsmotor, ook bekend als een lineaire actuatormotor, die is ontworpen voor korte slagtoepassingen.lage stroom en licht gewicht, waardoor het een ideale keuze is voor toepassingen die een precieze, stille en efficiënte lineaire bewegingsregeling vereisen.VCM is in staat om een krachtige kracht te produceren in een klein pakket.Het is ook in staat om een precieze en betrouwbare positionering te bieden, waardoor het geschikt is voor een breed scala aan toepassingen.wat het ideaal maakt voor toepassingen zoals medische apparatuurVCM is de perfecte keuze voor toepassingen die een korte slag, laag geluid, lage stroom en licht gewicht vereisen.
Kenmerken:
- Productnaam: Vcm-stemspoelmotor
- Motortype: stemspiraalmotor
- Spanningsgestuurde motor
- Stroke: 7,2 mm
- Gewicht: 16,2 g
- Resolutie: hoog
- Positiekennis: hoog
Technische parameters:
| Parameter | Waarde |
|---|---|
| Type | Spanningsgestuurde motor (Vcm), lineaire actuatormotor, stemspiraalmotor |
| Spanning | 26.6V |
| Geluid | Laag |
| Positioneringsnauwkeurigheid | Hoog |
| Levensduur | Lang |
| Type spoel | Meerlaagse |
| Motortype | Stem spoel motor |
| Grootte | Kleine |
| Betrouwbaarheid | Hoog |
| Resolutie | Hoog |
| Kracht | Hoog |
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Statordiameter (mm) | De lengte (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Toepassingen:
De toepassingen van de VCAR-reeks actuatoren omvatten klepactuatoren, Z-as pick and place, kleine accurate positieve verplaatsingsmeterspompen en zowel vibratoren als actieve trillingsdempingsystemen.De markten omvatten medische halfgeleidersLuchtvaart en Automotive.
| De belangrijkste toepassingen van een stemspiraalmotor: |
| 1• halfgeleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. |
| 2.Bediening van kleppen in het veld:Type meetkleppen, drukproefsystemen, pneumatische kleppen chemie-inspuitingsysteem. |
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. |
| 4.Vibratiesysteem: schudtafel, trillingsplatform. |
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur |
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. |
| 7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem. |
| 8Automatiseringsindustrie: Laserapparatuur, dispenser, testapparatuur, textielmachines. |
