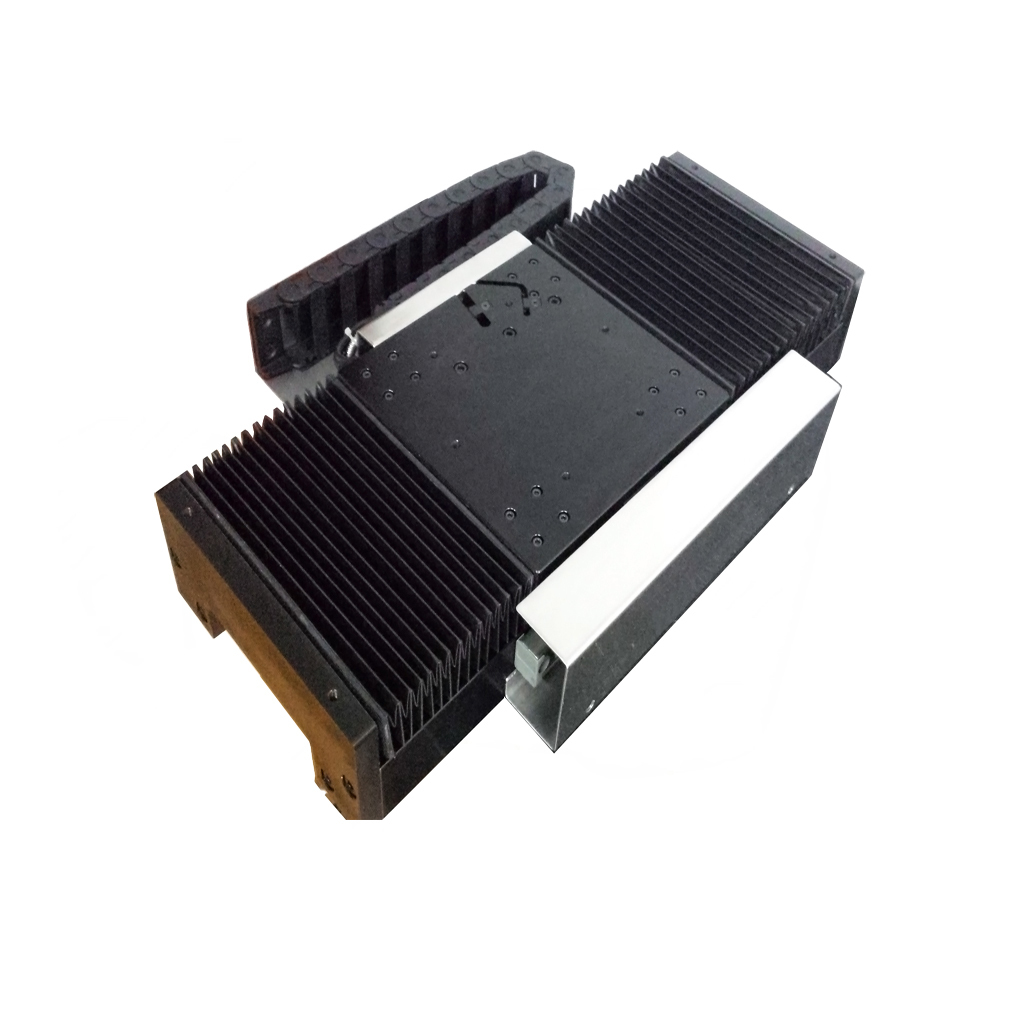

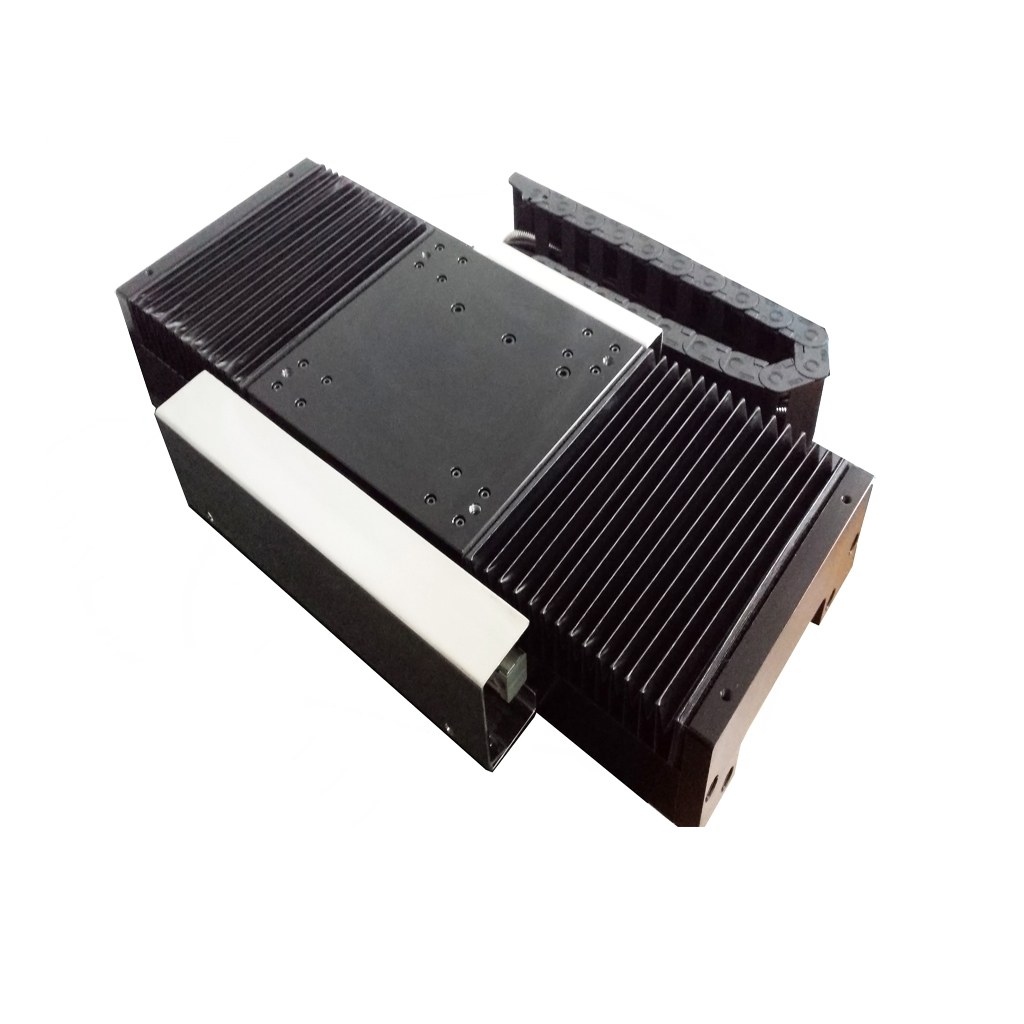

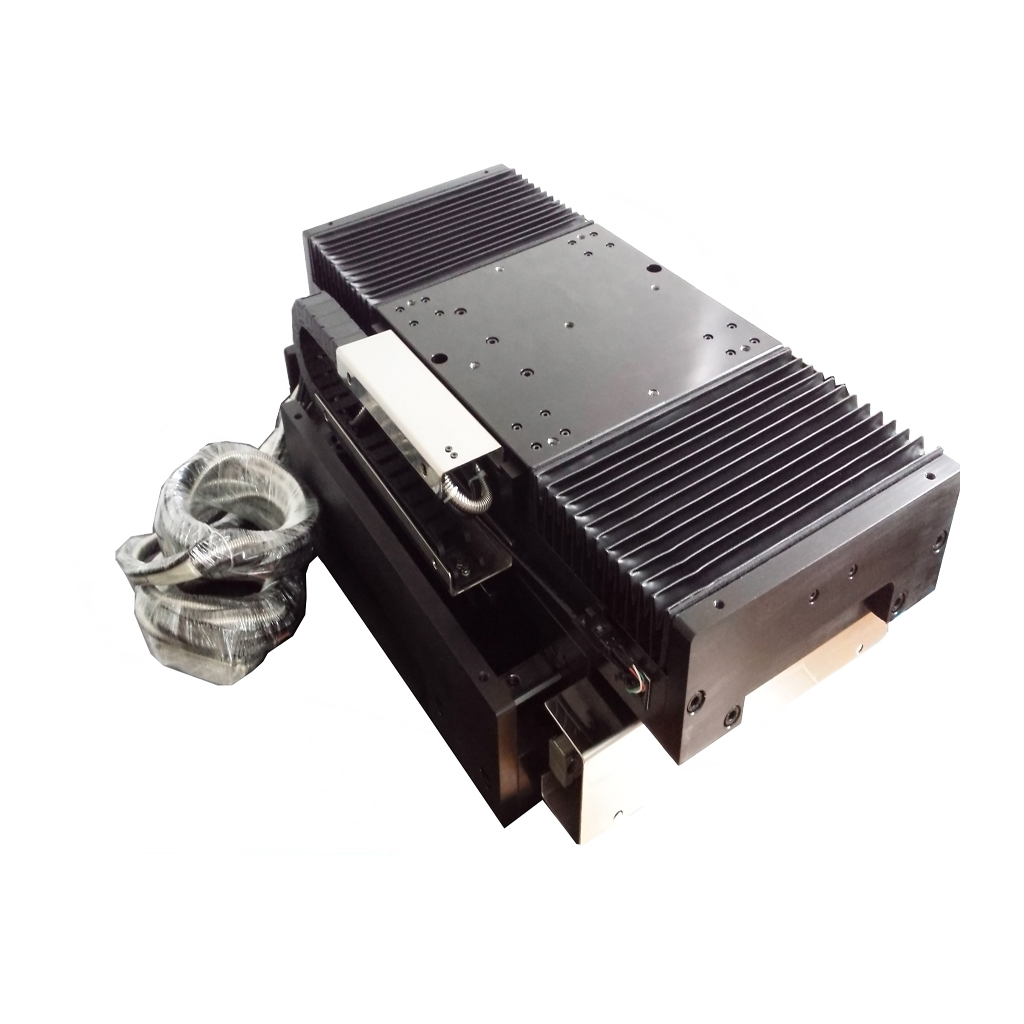

U-vormige lineaire motormodules met hoge stuwkracht en aanpasbare slaglengtes
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | ISO9001-2000 |
| Modelnummer | MLCA-0040-135-00 |
| Min. bestelaantal | 1 stuk |
| Prijs | USD 100-200 / Piece |
| Verpakking Details | Exportkarton met antistatische schuimbescherming |
| Levertijd | 3-5 werkdagen voor monsters, 15-25 dagen voor bulk |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Piekkoppel | 120 N | Motortype | Lineaire motormodules |
|---|---|---|---|
| BACK EMF CONSTANT | 17,6 V/m/s | Piekstroom (lp) | 4.2 A |
| Gewicht van de spoel | 0,42 kg | Weerstand(LL)(R) | 9.4 Ω |
| Continu koppel bij 25 C | 40 n | Materiaal | Aluminiumlegering |
| Productmodel | MLCA-0040-135-00 |
Productomschrijving
Productoverzicht
De SUPT MOTION MLCA-0040-135-00 is een U-vormig lineair motoranker dat is ontworpen om compatibel te zijn met de stator (magneetrail) uit de MLFA-serie. Het beschikt over een maximale stuwkracht van 120 N, een continue stuwkracht van 40 N, een poolsteek van 30 mm en een ankergewicht van 0,42 kg. Bij gebruik in combinatie met een lineaire encoder maakt het uiterst nauwkeurige positiecontrole mogelijk.
Lineaire motoren bieden aanzienlijke voordelen, waaronder hoge acceleratie, soepele stuwkrachtkarakteristieken, modulair ontwerp, vrij uitbreidbare slag, stille werking en onderhoudsvrije prestaties.
De U-vormige lineaire motor maakt gebruik van een kernloos ontwerp, waardoor magnetische aantrekking en tandwieleffecten worden geëlimineerd om een soepele beweging zonder speling te bereiken. De magnetische statorrails kunnen voor onbepaalde tijd worden aangesloten, waardoor de slag theoretisch onbeperkt is; dit maakt hem bijzonder geschikt voor toepassingen die positionering met lange slag en hoge snelheid vereisen. Vergeleken met spindelaandrijvingen hebben lineaire motoren geen tussenliggende conversiemechanismen nodig, waardoor de systeemstructuur wordt vereenvoudigd en de dynamische responsbandbreedte wordt verbeterd.
Productvoordelen
Modulair ontwerp: Onafhankelijke selectie van bewegende en stationaire componenten voor flexibele configuratie
Onbeperkte slagverlenging: Uitschuifbare stationaire componenten om aan elke slagvereiste te voldoen
Onderhoudsvrije werking: Contactloze aandrijving zonder mechanische slijtage
Hoge acceleratien: Hoge stuwkracht maakt een hoge dynamische respons mogelijk
Stille werking: Geen geluid van tandwielen of spindels
Trefwoorden: U-vormige lineaire motor, lineaire motormodule, modulaire lineaire motor, lineair platform met lange slag, lineaire motor met hoge stuwkracht
Specificaties
| Parameter | Waarde |
| Piek stuwkracht | 120 N |
| Continue stuwkracht | 40 N |
| Piekstroom | 4,2 EEN |
| Continue stroom | 1,4 A |
| Stuwkracht constant | 30,4 NVT |
| Tegen-EMF-constante | 17,6 V/m/sec |
| Poolhoogte | 30 mm |
| Verhuizer massa | 0,42 kg |
| Lineaire motorprestatieparameters | ||||
| Een serie - MLCA (dynamisch) MLFA (stator) | ||||
| Model/par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Piekkracht (Fp) | N | 60 | 120 | 240 |
| Piekstroom (lp) | Versterkers | 4.8 | 4.2 | 4.2 |
| Continue kracht (Fc) | N | 20 | 40 | 80 |
| Continue stroom (lc) | Versterkers | 1.6 | 1.4 | 1.4 |
| Actuatorconstanten (DC-motorconversie/3p)(Ka) | N/W | 5,65 | 7.9 | 11.2 |
| Constante stuwkracht (LL) (Kf) | N/Amp | 15.3 | 30.4 | 60,3 |
| Tegen-EMK-constante(LL)(Kb) | V/m/sec | 8.8 | 17.6 | 34,8 |
| Elektrische constante (Te) | mevrouw | 0,3 | 0,3 | 0,3 |
| Weerstand(LL)(R) | @25℃Ω | 4.8 | 9.4 | 19.2 |
| Inductie(LL)(l) | mh | 1,51 | 3 | 6 |
| Warmteoverdrachtscoëfficiënt (Rth) | ℃/W | *3,9 | *1,9 | **1.3 |
| Maximale spoeltemperatuur (Tmax) | ℃ | 120 | 120 | 120 |
| Magneet Poolafstand (2T) | mm | 30 | 30 | 30 |
| Gewicht van de verhuizer | kg | 0,24 | 0,42 | 0,82 |
Sollicitatie
Halfgeleiderwafeloverdrachtplatforms
Inspectieapparatuur met plat beeldscherm (FPD).
Surface-Mount Technology (SMT) productielijnen voor elektronische componenten
XY-fasen voor lasersnijden en graveren
Logistieke sorteer- en materiaalbehandelingssystemen
Aanpassingsnotities: Dit product ondersteunt aanpassing van slaglengte, stuwkrachtwaarden en geleiderailconfiguraties, en kan indien nodig worden geïntegreerd met optische encoders of Hall-effectsensoren.
