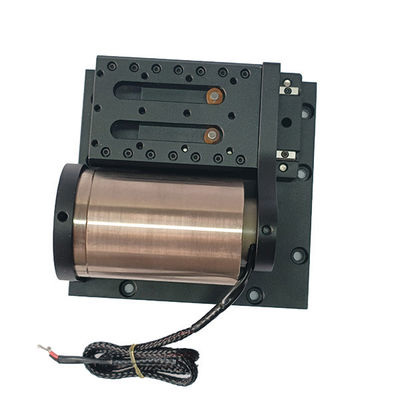

Korte slag stem spoel motor modules gesloten lus servo lineaire bewegingsstadium voor CNC-machine
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | ce,ISO9001,CCC |
| Modelnummer | VCAR0262-0249-00A |
| Min. bestelaantal | 2 stuks |
| Prijs | $600.00/pieces >=2 pieces |
| Verpakking Details | karton & houten de rolmotor van de doosstem |
| Levertijd | 1-5 de verzending van producten 5-7 dagen, steekproeven 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | 2000 Stuk/Stukken per De rolmotor van de maandstem |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, UAV, robot, Medische ventilator, microscoop, endoscoop, optica, optis |
|---|---|---|---|
| Type | Micro-motor | Torsen | Verzoeken |
| Bouw | Permanente magneet | Verplaatsing | Borstel |
| Bescherm de functie | Volledig ingesloten | Versnelling ((RPM)) | Hoge snelheid |
| Continu stroom ((A) | 10.1A | Efficiëntie | IE 1 |
| Piekkracht ((N) | 262 | Maximale afstand ((mm) | 11.2 |
| motor met stemspiraal ((V) | 28.2 | Motorgewicht r(kg) | 2 |
| Continu kracht ((N) | 112 | Haven | De motor van de de stemrol van Shanghai |
| Markeren | Kortslagmotormodules 10.1A,Gesloten loop lineaire bewegingsfase,XYZ Lineaire bewegingsfase 10.1A |
||
Productomschrijving
Korte slag Hoge respons gesloten-loop servo XYZ lineaire module bewegingsfase voor CNC-machine
Productbeschrijving

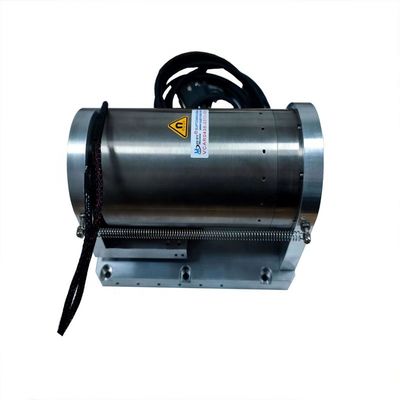

Het cilindrische ontwerp van de VCM (voice coil motor) maakt gebruik van een buisvormige structuur die de basiscomponenten bevat.beide uitgelijnd langs de middelste as van de motorDe spoel wordt meestal om een holle cilinder gewikkeld, terwijl de permanente magneet de spoel omringt.de nauwkeurigheid en respons van de VCM-cilindervormige stemspiraalmotor is van cruciaal belang voor het bereiken van de strenge eisen van het halfgeleiderproductieprocesHet maakt een nauwkeurige manipulatie van de wafer mogelijk en zorgt voor een consistente en hoogwaardige productie van halfgeleiderapparaten.
Manipulatie in halfgeleiders:
Waferbehandeling: tijdens de vervaardiging van halfgeleiders moeten wafers voor verschillende processen precies worden geplaatst.de VCM-cilindermotor is geïntegreerd in het waferbehandelingssysteem om een precieze uitlijning mogelijk te maken.
Als een wafer voor een specifiek proces moet worden geplaatst, stuurt het besturingssysteem een signaal naar de VCM.De wisselwerking tussen dit magnetisch veld en de permanente magneten creëert een kracht die de spoel en de aangebrachte lading (wafer) naar de gewenste positie beweegt.
Feedback Control: om de nauwkeurigheid te waarborgen, wordt de beweging van de VCM gecontroleerd door een feedback systeem.Indien een afwijking van de doelpositie wordt vastgesteldHet besturingssysteem past de door de spoel stroming aan om de positie te corrigeren.
Hoge nauwkeurigheid: De VCM-cilindermotor maakt gebruik van een rechtstreeks aandrijfmechanisme, wat resulteert in een hoge nauwkeurigheid.resulterend in een precieze positionering.
Technische parameters:
| Productmodel | Piekkracht | Een voortdurende kracht | Totale slag | Piekstroom | Spitsspanning | Stootconstante | Resolutie van de encoder | Herhaling nauwkeurigheid |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |

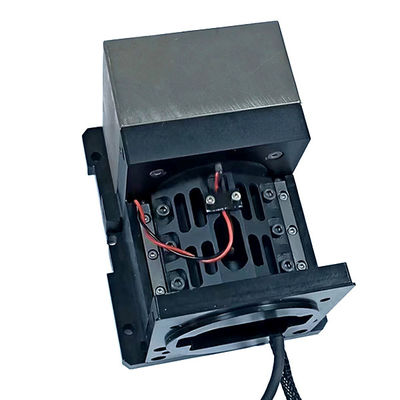

Een eenassige module met een stemspiraalmotor voor servo-toepassingen met gesloten lus met korte slag met een licht actuatorgewicht en een snelle respons (tot 20 G in milliseconden).De basis neemt luchtvaart aluminium precisie bewerkingEenvoudige en betrouwbare besturing, geen achtersteunapparaat vereist, onderhoudsvrije lange levensduur.de versnelling en de stuwkracht kunnen worden geregeld. Uitgerust met een geschikte encoder en geleidingsrail, kan de positie nauwkeurigheid bereiken 0,1-5um.de stuwkrachtvereisten zijn geconfigureerd met passende stuurprogramma's en regelaars;. De platformstructuur kan worden verwerkt en aangepast. Volgens verschillende toepassingen is een geschikt lineair geleidingsmechanisme geconfigureerd: verschillende soorten lineaire geleidingsrails met hoge precisie.
Onze diensten
Technische indicatoren en specificaties kunnen worden aangepast
