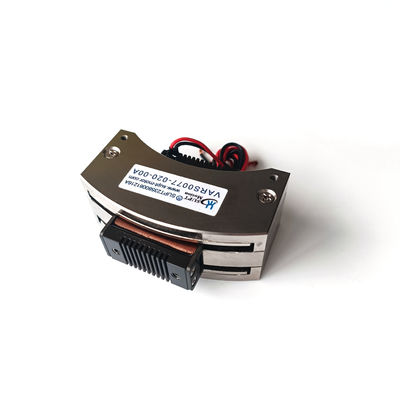

VARS0077 Rotary Voice Coil Motor Hoge versnelling 0,77Nm 20deg Swing Actuator

Productoverzicht

De VARS0077-020-00A is een zwenktype spreekspoelmotor met hoge acceleratie, vervaardigd door SUPT MOTION, geschikt voor toepassingen die extreem snelle hoekverplaatsing over een korte slag vereisen. Bij 25 °C levert deze zwenktype spreekspoelmotor een piekkoppel van 0,77 N·m en een continu koppel van 0,63 N·m, met een totale slag van 20 graden en een maximale aandrijfspanning van 6,7 V.
De bewegende spoel weegt 66 gram en de totale afmetingen zijn 75 × 50 × 30 millimeter. Het direct-drive ontwerp betekent dat de spoel het enige bewegende deel is: er zijn geen tandwielen, riemen of borstels tussen de elektrische ingang en de mechanische uitgang, dus elke ampère stroom wordt direct omgezet in koppel zonder te worden beïnvloed door vertragingen in het transmissiesysteem.
Deze zwenkactuator is ontworpen voor korte, snelle en zeer repetitieve bewegingen waarbij doorvoer cruciaal is. De combinatie van hoog piekkoppel en matige massa resulteert in een hoekversnelling die pick-and-place mechanismen, sorteerpoorten en scan-elementen in staat stelt elke cyclus in enkele milliseconden te voltooien, terwijl de robuuste aluminium behuizing de stijfheid van het component tijdens bedrijf op hoge snelheid garandeert.

Oplossing

Snelle productiemachines verliezen vaak cyclustijd aan actuatoren die te langzaam bewegen of na elke stap resoneren. Pneumatische paddles, stappenmotoren en kleine DC-motoren met tandwielkasten voegen allemaal compliantie en insteltijden toe die beperken hoeveel bewerkingen per minuut een machine kan uitvoeren.
De VARS0077-020-00A lost het probleem op met een spreekspoel-topologie met hoge acceleratie. Omdat de koppel-naar-stroomverhouding constant is en de rotorinertie laag is, kan de motor worden aangestuurd met agressieve stroomprofielen om snel te accelereren, direct om te keren en met weinig overshoot op het doel te stoppen. De slag van 20 graden is een praktische beweging voor deflector-spiegels, sorteerflappen, spanners en vergelijkbare mechanismen die tussen twee of drie posities pendelen.
De afwezigheid van mechanische reductie betekent ook dat er geen speling is om trillingen op te wekken en geen gesmeerde onderdelen die na miljoenen cycli kunnen degraderen. Bij continu bedrijf werkt de motor binnen zijn 0,63 N·m continue koppelbereik, en het korte thermische pad door het aluminium frame houdt de wikkelingstemperatuur onder controle. Ingenieurs verkrijgen een snelle, herhaalbare en onderhoudsvrije roterende as die eenvoudig te integreren is met standaard servo-drivers.

Specificaties

Toepassing

Typische toepassingen zijn onder meer hoogfrequente deflector-spiegels in laserbewerking, oscillerende elementen in druk- en verpakkingslijnen, hogesnelheid sorteerpoorten, feeder-shuttles en testprobes die snel tussen meetposities moeten schakelen. De actuator is evenzeer geschikt voor roterende klep- en dempingsactuators, roterende positioneringssystemen en flight control actuators in de halfgeleider-, automobiel-, industriële en luchtvaartsectoren.
Voor elk van deze toepassingen is de slag van 20 graden lang genoeg om een hendel, schoep of spiegel door zijn nuttige bereik te bewegen, terwijl de hoge acceleratie de dode tijd tussen commando's extreem kort houdt. De unit presteert ook goed in continue oscillatietaken zoals dithering en trillingsonderdrukking, waarbij de constructie zonder speling de impacts en slijtage vermijdt die de levensduur van mechanische verbindingen verkorten. Aangepaste slaglimieten, spoelspanning en montage-interfaces kunnen worden ontworpen voor originele apparatuurfabrikanten.

Veelgestelde vragen

V1: Hoe snel kan de VARS0077-020-00A bewegen?

Met een piekkoppel van 0,77 N·m dat een spoel van 66 g aandrijft, bereikt de actuator een zeer hoge hoekversnelling, en typische korte-slag bewegingen stabiliseren zich in het lage milliseconde bereik wanneer ze worden gebruikt met een servo-driver in stroommodus.

V2: Wat is de totale slag?

De standaard totale slag is 20 graden. Mechanische eindstoppen en controller-gebaseerde hoeklimieten kunnen worden geleverd voor toepassingen die een kleinere beweging of een gedefinieerde middenpositie vereisen.

V3: Kan hij continu oscilleren?

Ja. Continue bidirectionele oscillatie is toegestaan binnen de continue koppelrating van 0,63 N·m bij 25 °C, wat dithering, scannen en trillingsdempingstaken dekt zonder oververhitting.

V4: Waarom zit er geen speling in deze motor?

De spoel drijft de uitgang direct aan binnen het magnetische veld, dus het ontwerp bevat geen tandwielen, riemen of koppelingen. Mechanische speling en cogging-koppel worden daarom door constructie geëlimineerd, niet door afstelling.

V5: Welke leverings- en ondersteuningsopties zijn beschikbaar?

De minimale bestelhoeveelheid is 1 stuk. Monsters worden verzonden in 3-5 werkdagen en productieorders in 15-25 dagen. SUPT MOTION biedt handleidingen voor drivers en aanpassingsservices voor OEM-projecten.
