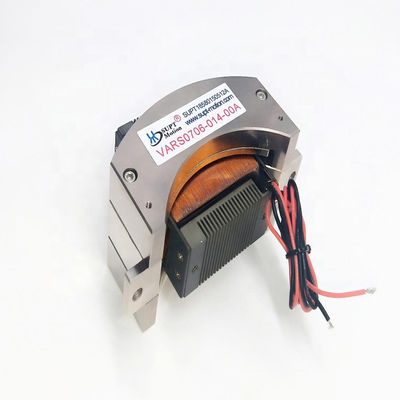

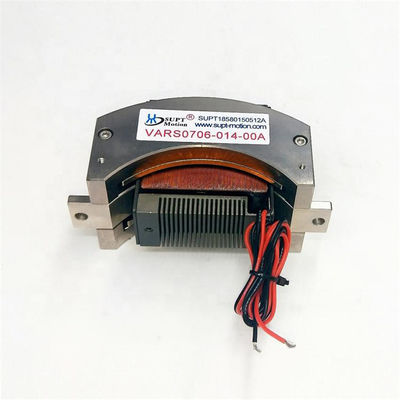

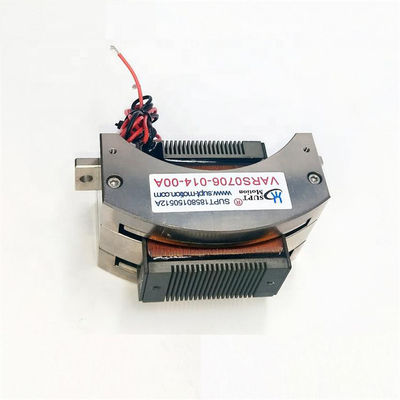

Hoog gemotoriseerde roterende stemspiraal swing stemspiraal motor voor het detecteren van lineaire verplaatsing
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | ce,ISO9001,CCC |
| Modelnummer | VARS0706-014-00A |
| Min. bestelaantal | ≥1 |
| Prijs | $310.00/pieces >=1 pieces |
| Verpakking Details | karton & de houten motor van de doosschommeling |
| Levertijd | steekproeforde 2-3 dagen, andere het één werkdagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | 2000 Stuk/Stukken per De motor van de maandschommeling |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, robot, medisch ademhalingsapparaat, microscoop, optica |
|---|---|---|---|
| Type | Micro-motor | Torsen | 30 |
| Bouw | Permanente magneet | Verplaatsing | Borstel |
| Bescherm de functie | Volledig ingesloten | Versnelling ((RPM)) | Hoge snelheid |
| Continu stroom ((A) | 3.6 | Efficiëntie | IE 1 |
| Piektorsie (NM) | 7.1 | Maximale afstand ((mm) | 14 |
| zwenkmotor (V) | 52.4 | Ononderbroken torsie (NM) | 2.1 |
| Vervolgens EMF constante ((L-L) ((Kb) | 1.03 | Gewicht van de spoel ((g) | 220 |
| Length*height (mm) | 115*54,5 | Breedte (mm) | 65 |
| Haven | De schommelingsmotor van Shanghai | ||
| Markeren | Hoog gemotoriseerde roterende stemspiraal CCC,Swing Voice Coil Motor CCC,Rotary Voice Coil detecteert lineaire verplaatsing |
||
Productomschrijving
Hoog gemotoriseerde swing type stem spoel motor voor het detecteren van lineaire verplaatsing
Productbeschrijving
De swingende stemspiraalmotor is ook een soort swingende stemspiraalmotor die lineaire verplaatsing kan meten en controleren, met een hoge manoeuvreerbaarheid en nauwkeurigheid.
Dit motorsysteem combineert de bewegingskenmerken van een swingende stemspiraalmotor en het vermogen om lineaire verplaatsing te meten om nauwkeurige positiebeheersing en -meting te bereiken.Het werkingsbeginsel omvat de volgende kernpunten::
1De swingende stemspiraalmotor heeft de kenmerken van een snelle respons en een hoge versnelling, waardoor de positie en de snelheid snel kunnen worden gewijzigd.Dit maakt het zeer effectief in toepassingen die snelle aanpassing en positionering vereisen, zoals industriële automatisering en precisieinstrumenten.
2. Lineaire verplaatsingsmeting: Dit motoren systeem is ook uitgerust met een lineaire verplaatsingssensor, meestal een optische encoder of lineaire verplaatsingssensor.Deze sensoren kunnen de lineaire verplaatsing van de motor nauwkeurig meten, dat wil zeggen, de schommelhoek wordt omgezet in een lineaire verplaatsing.
3. Controle in gesloten lus: in combinatie met de meetgegevens van de lineaire verplaatsingssensor kan het systeem gesloten luscontrole bereiken.Dit betekent dat de werkelijke positie van de motor zal worden vergeleken met de verwachte positie en aangepast op basis van feedback informatie om een precieze positie controle te bereiken.
4. Toepassingsgebied: Dit motorsysteem is geschikt voor verschillende toepassingen die een zeer nauwkeurige lineaire verplaatsingscontrole en -meting vereisen.lasersnijden, en optische scanning, moet in een korte tijd lineaire verplaatsing met hoge precisie worden voltooid.
5. Hoogprecise toepassing: Door de combinatie van de snelle reactie van stemspiraalmotoren en de nauwkeurigheid van de lineaire verplaatsingsmeting,dit motorsysteem is geschikt voor toepassingsscenario's met hoge vereisten inzake verplaatsingsnauwkeurigheid.
Technische parameters:
| VARS-serie van Swing-type stemspiraalmotor | ||||||||
| Model | Het maximumkoppel ((N-M) | Continu koppel 25°C ((N-M) | Maximale verplaatsing ((mm) | Spanning ((V) | Vervolg-EMF-constante ((V/m/S) | Gewicht van de spoel ((g) | Breedte*hoogte (mm) | Lange ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8 maal 26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6 maal 30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9 maal 30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 maal 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Toepassingen:
Het typische koppel is 100 graden en het koppel is 50 N · m. Swing-type producten worden doorgaans gebruikt in lasertechnologie in spiegellocator, swing-type ventielrem,Swing type positioneringssysteem en vluchtcontroleur, enz. , heeft betrekking op de halfgeleiderindustrie, de automatisering en de luchtvaartindustrie.met een snelheid van niet meer dan 50 km/hDe besturing van de stem spoel lineaire motor is eenvoudig en betrouwbaar, geen commutatie apparaat, lange levensduur.
