VARS0022 Micro Size Rotary Voice Coil Motor Hoge Stabiliteit 0.22Nm 32deg Actuator

Productoverzicht

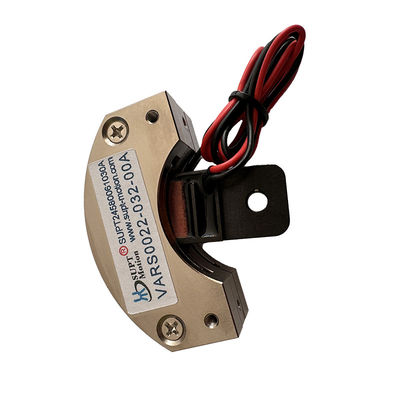

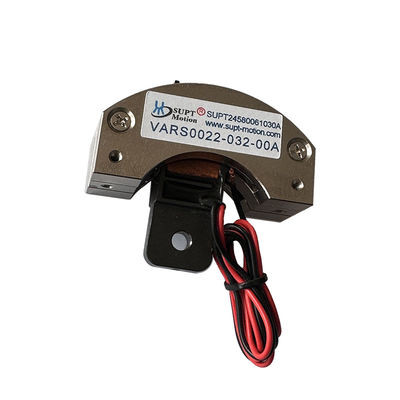

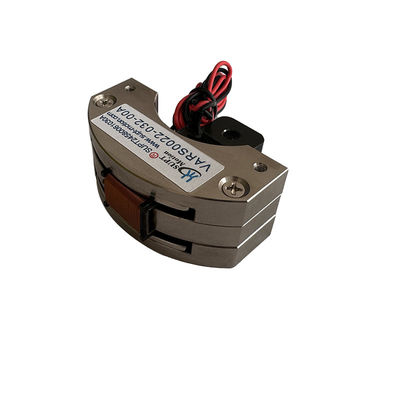

De VARS0022-032-00A is een compacte zwenkbare roterende spreekspoelmotor, geïntroduceerd door SUPT MOTION, speciaal ontworpen voor precieze hoekpositionering in krappe ruimtes. Bij 25 °C levert deze roterende spreekspoelmotor een piekkoppel van 0,22 N·m en een continu koppel van 0,12 N·m over een totale slag van 32 graden, met een maximale aandrijspanning van 15,5 V.
Met afmetingen van slechts 60 × 60 × 36 mm en een bewegende spoel die slechts 21,5 gram weegt, is deze motor momenteel een van de lichtste roterende actuatoren met beperkte hoek, beschikbaar voor instrument-grade toepassingen. Dankzij het directe aandrijfontwerp reageert de rotor onmiddellijk op stroomcommando's en is vrij van de spelingproblemen die veel voorkomen bij motoren met tandwielen.
Aangezien het koppel lineair toeneemt met de stroom en er geen borstelslijtage is, biedt deze spreekspoelactuator soepele, herhaalbare bewegingen gedurende zijn nominale levensduur van 10.000 uur. De behuizing van een aluminiumlegering biedt uitstekende warmteafvoer en beschermt de spoel- en magneetconstructies in zowel industriële als laboratoriumomgevingen.

Oplossing

Ontwerpers van compacte instrumenten hebben vaak een roterend platform nodig dat klein genoeg is om naast optische componenten of sensoren te worden gemonteerd, maar toch stabiel genoeg om zijn hoek tijdens metingen te behouden. Micro-stappenmotoren voegen niet alleen gewicht toe, maar verbruiken ook continue houdstroom en genereren cogging-rimpel die gevoelige ladingen verstoort.
De VARS0022-032-00A biedt een alternatief: een ingebouwde, zeer stabiele micro-actuator. De spoel wordt direct in het magnetische veld aangestuurd, dus de motor heeft geen speling en geen houdkoppel; de lage bewegende massa zorgt voor een voldoende hoge mechanische resonantiefrequentie, wat een snelle en goed gedempte stationaire respons mogelijk maakt. Het houdkoppel wordt elektromagnetisch geleverd en vereist slechts een matige continue stroom om te behouden, waardoor het systeem een rigide hoekvergrendeling kan bereiken zonder de noodzaak van mechanische remmen.
Deze oplossing stelt ingenieurs in staat om een zeer stabiele hoekpositioneringslus te bouwen met slechts drie componenten: de actuator, een stroomversterker en een hoeksensor. De voorspelbare koppelconstante vereenvoudigt het afstemmingsproces, en naarmate projecten opschalen, kan dezelfde besturingscode worden hergebruikt voor verschillende groottes van VARS-racks. Het resultaat is een compacte, stille en onderhoudsvrije bewegingsas die voldoet aan de precisieverwachtingen van moderne optische en testapparatuur.

Specificaties

Toepassing

Deze compacte roterende spreekspoelmotor past in toepassingen waar bordruimte wordt gemeten in millimeters: optische filterwielen, miniatuur gimbalstabilisatoren, autofocus-hulpmecanismen, printkopstellers en compacte kleppositioners. Het wordt ook gebruikt in halfgeleiderhandgereedschappen, laboratoriumautomatisering en medische instrumenten die een klein, schoon hoekplatform met hoge stabiliteit vereisen.
De 32-graden slag dekt de beweging die nodig is voor de meeste sensoruitlijnings- en schakelmechanismen, terwijl de lichte spoel zachte, trillingsvrije bewegingen mogelijk maakt die naburige componenten niet doen schudden. In roterende klep- en dempingstoepassingen levert de motor soepele koppelmodulatie, en in roterende positioneringssystemen fungeert hij als een nauwkeurige indexeerder met beperkte hoek. Voor klanten die een andere voetafdruk nodig hebben, biedt SUPT MOTION dezelfde zwenkbare spreekspoeltechnologie in framegroottes van miniatuur tot industriële klassen met hoog koppel.

Veelgestelde vragen

V1: Hoe compact is de VARS0022-032-00A?

Het buitenframe meet 60 × 60 × 36 mm en de bewegende spoel weegt slechts 21,5 g, waardoor het geschikt is voor installatie in handheld instrumenten, optische modules en compacte automatiseringsassemblages.

V2: Wat maakt deze motor stabiel in een vaste hoek?

Hoge stabiliteit komt voort uit het directe aandrijfontwerp met spreekspoel: koppel is evenredig met stroom, er is geen wrijving of speling in het aandrijfpad, en de spoel met lage inertie stelt de servoloop in staat de bevolen hoek stevig vast te houden zonder limietcycli of drift.

V3: Kan de motor continu oscilleren?

Ja. Binnen het continue koppelbereik van 0,12 N·m bij 25 °C kan de actuator continu bidirectioneel oscilleren voor scan-, dithering- of pompdoeleinden, zonder borstelslijtage die de levensduur beperkt.

V4: Welk feedbackapparaat moet worden gebruikt?

Een optische encoder, magnetische encoder of capacitieve sensor kan op de uitgaande as worden gemonteerd, afhankelijk van de benodigde resolutie. De actuator zelf gedraagt zich als een schone lineaire plant, dus de meeste standaard servotuningmethoden zijn van toepassing.

V5: Is maatwerk beschikbaar voor dit model?

Ja. Slaghoek, aandrijfspanning, spoelaansluiting, schachtdetails en montagegaten kunnen worden aangepast voor OEM-programma's. De minimale bestelling is 1 stuk en monsters worden doorgaans binnen 3-5 werkdagen verzonden.
