VARS0042 Rotatie Voice Coil Motor Snelle Spiegelregeling 0.42Nm 40deg Actuator

Productoverzicht

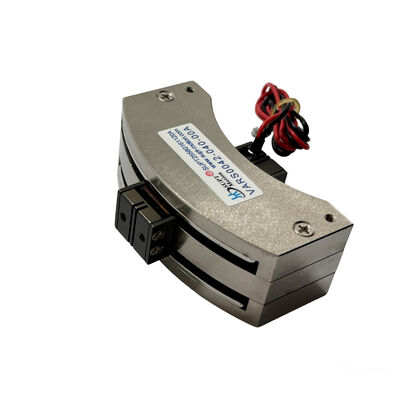

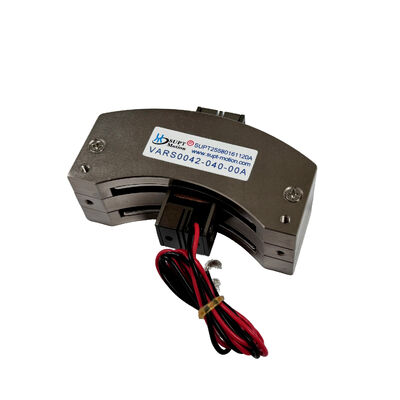

De VARS0042-040-00A is een zwenktype roterende spreekspoelmotor, ontwikkeld door SUPT MOTION voor directe, hoekbegrensde beweging. Bij 25 °C levert deze zwenktype spreekspoelmotor een piekkoppel van 0,42 N·m en een continu koppel van 0,38 N·m over een totale slag van 40 graden, met een maximale nominale aandrijfspanning van slechts 3,5 V.
De bewegende spoel weegt slechts 38 gram en roteert in het magnetische veld zonder de noodzaak van tandwielen, riemen of borstels; als gevolg hiervan reageert de uitgaande as vrijwel onmiddellijk op de aandrijfstroom en is er geen mechanische speling. De afmetingen van het frame zijn 82 × 53,6 × 30,3 millimeter, waardoor het kan worden geïnstalleerd in compacte optische modules en scan-koppen.
Deze zwenkactuator is gebaseerd op het principe van een hoekbegrensde koppelsensor: het gegenereerde koppel is evenredig met de spoelstroom, waardoor het apparaat inherente lineaire kenmerken heeft die gemakkelijk te regelen zijn en vrij van cogging-effecten.

Oplossing

Stralingssturing en scansystemen stellen strenge eisen aan hoekactuators: spiegels moeten hun bevolen posities snel bereiken, zonder oscillatie stabiliseren en hun hoeken met hoge stabiliteit behouden tijdens laserwerking. Bij de schakelfrequenties die in galvanometercontrollers worden gebruikt, hebben tandwielmotoren en stappenmotoren vaak problemen zoals speling, resonantie en oververhitting.
De VARS0042-040-00A voldoet aan deze eisen met zijn frameloze spreekspoelarchitectuur. Vanwege de evenredige relatie tussen koppel en stroom, gecombineerd met zijn lage massa, bereikt deze zwenktype actuator een extreem hoge versnelling voor zijn formaat en kan, wanneer gebruikt met een stroomgestuurde driver, de doelhoek binnen enkele milliseconden bereiken.
Omdat er geen mechanisch reductiemechanisme is, is de speling nul; ondertussen houdt de lage spoelspanning van 3,5 V het stroomverbruik laag, waardoor de motor koel blijft tijdens continu scannen.
Systeemontwerpers kunnen de lus sluiten rond de gesloten positie van de actuator met behulp van een encoder of capacitieve sensor, waardoor een soepele en herhaalbare hoekbeweging over het gehele 40-gradenbereik wordt bereikt. De lineaire koppeleigenschappen vereenvoudigen het servo-afstemmingsproces en elimineren de noodzaak van complexe compensatietabellen, waardoor de ontwikkeltijd voor snelle spiegelcontroletoepassingen wordt verkort.

Specificaties

Toepassing

De VARS0042-040-00A wordt doorgaans geïnstalleerd als een spiegelpositie-actuator in diverse soorten lasertechnologie-apparatuur, waaronder galvanometer-scanners voor laser-markering en -gravering, straalsturingsapparaten voor lasersnijden en -lassen, optische schakelaars en LiDAR-sturingsmodules. De brede slag van 40 graden en de lage aandrijfspanning maken het ook zeer gewild in de halfgeleider-, auto-, industriële en luchtvaartindustrie voor gebruik als roterende kleppen en dempingsactuators, roterende positioneringssystemen en besturingsactuators voor vluchten.
In al de bovengenoemde toepassingen biedt deze actuator dezelfde voordelen: snelle spiegelcontrole met stabilisatietijden op milliseconde-niveau, stabiel houdkoppel dat bestand is tegen externe trillingen, en een compacte behuizing die lay-outs van optische benches vereenvoudigt. De motor is bestand tegen continue bidirectionele oscillatie binnen zijn continue koppelbereik, waardoor hij geschikt is voor jitter-, tracking- en scan-toepassingen. SUPT MOTION ondersteunt OEM-aanpassing van slaglimieten, stuwkracht, kabellengte en montagegeometrie voor volumeprojecten.

Veelgestelde vragen

V1: Wat is de totale slag van deze roterende spreekspoelmotor?

De VARS0042-040-00A biedt een totale slag van 40 graden. De mechanische slag kan worden verminderd of de elektrische hoek kan worden beperkt door de controller voor toepassingen die een kleiner werkbereik nodig hebben.

V2: Kan deze motor een snelle stuurspiegel aansturen?

Ja. De directe aandrijfspoel en de bewegende massa van 38 g zorgen voor zeer korte mechanische tijdconstanten, zodat de spiegel na elke beweging snel stabiliseert. Met een gesloten-lus controller en een positie-sensor is herhaalbare snelle spiegelcontrole haalbaar in laser-scan- en straalstabilisatiesystemen.

V3: Waarom is de maximale spanning slechts 3,5 V?

De spoel is gewikkeld voor laagspanning, hoge stroomwerking om warmte en elektromagnetische interferentie in gevoelige optische apparatuur te minimaliseren. Een eenvoudige lineaire versterker of PWM-driver met een nominale spanning van 3,5 V en de vereiste piek-stroom is voldoende, en SUPT MOTION kan adviseren over de keuze van de driver.

V4: Heeft deze actuator speling of cogging?

Nee. Er zijn geen tandwielen, riemen of andere transmissie-elementen tussen de spoel en de uitgang, dus speling en cogging-koppel zijn structureel geëlimineerd. De positioneringsherhaalbaarheid wordt alleen beperkt door de feedback-sensor en de mechanische montage.

V5: Wat zijn de bestel- en aanpassingsvoorwaarden?

De minimale bestelhoeveelheid is 1 stuk, met monsterlevering in 3-5 werkdagen en bulkproductie in 15-25 dagen. Slag, aandrijfspanning, spoelweerstand, kabel- en montageafmetingen kunnen worden aangepast voor OEM-projecten.
