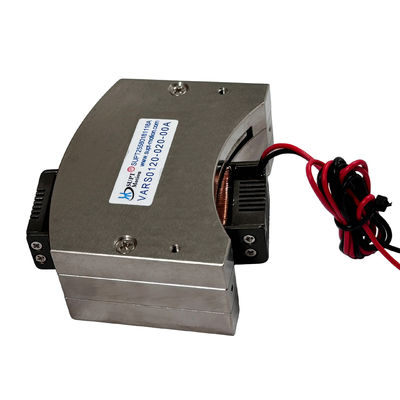

VARS0120 Rotary Voice Coil Motor Hoge versnelling Nul terugslag 1,2 Nm

Productoverzicht

De VARS0120-020-00A roterende stemspiraalmotor is een hoogversnellende oscillerende actuator in de SUPT MOTION VARS-serie.2 N·m en een continu koppel van 0.5 N·m over een totaal slagbereik van 20 graden, met een maximale aandrijfspanning van 8,4 V.
De stemspiraal weegt slechts 65 g en het motorhuis meet 81 × 73,4 × 32 mm. De combinatie van hoog koppel en lage bewegende massa zorgt voor een uitstekende hoekversnelling.met een vermogen van meer dan 50 W,Het ontwerp van de stemspiraal met directe aandrijving elimineert tandwielen en transmissiecomponenten, wat resulteert in nul terugslag, nul tandwiel-effecten en soepele tweerichtingsbeweging bij hoge frequenties.
Deze roterende stem spoel motor is speciaal ontworpen voor toepassingen die agressieve punt-tot-punt beweging, snelle stabilisatie en hoge herhaalbaarheid vereisen, zoals pick-and-place mechanismen,schutterschijvenDe VARS0120-020-00A is gebouwd in aluminiumlegering, heeft een nominale levensduur van 10.000 uur en is onderhoudsvrij.het leveren van servo-grade dynamische prestaties aan compacte bewegingssystemen.

De oplossing

Bij automatisering met hoge snelheid zijn actuatoren nodig die snel kunnen versnellen, snel kunnen stabiliseren en nauwkeurig kunnen worden herhaald zonder mechanische fouten.terugslag, en naleving, die allemaal de dynamische prestaties verlagen.De VARS0120-020-00A lost dit probleem op door gebruik te maken van een roterende stemspiraalmotor met directe aandrijving die koppel rechtstreeks uit een laaggewichtspiraal genereert.
De hoge versnellingscapaciteit verkort de cyclustijden voor pick-and-place- en sorteringsapparatuur, terwijl het ontwerp met nul-backlash zorgt voor een nauwkeurig stoppen bij elke beweging.Omdat de motor geen koppel heeftIn de eerste plaats is het mogelijk om de bewegingen van de motoren te verbeteren, zodat de bewegingen, zelfs bij extreem lage snelheden, uitzonderlijk glad blijven.
De lineaire relatie tussen stroom en koppel vereenvoudigt de besturingssoftware: standaard servo-aandrijvingen of eenvoudige stroomversterkers kunnen de motor in kracht-, snelheids- of positiemodi aandrijven.Vergeleken met traditionele roterende servosystemenDit vermindert de technische inspanning en het aantal componenten.Het robuuste aluminium frame en de verzegelde spoel assemblage maken deze actuator ook geschikt voor industriële omgevingen met stof en trillingen.

Specificaties

Toepassing

De hoge versnellingskenmerken zijn geschikt voor geautomatiseerde assemblage, halfgeleiderverwerking, test- en inspectieapparatuur en andere toepassingen waar een korte cyclustijd cruciaal is.Typische toepassingen zijn roterende indexmechanismen, sluiter- en poorttoestellen, sorteringsschotels, dynamische ladingsimulatie, ventielactivering en vluchtbesturingssystemen.De actuator presteert ook goed in hoge frequentie scannen en dithering taken waar snelle tweerichtingsbeweging is vereistDe markten omvatten semiconductor, automotive, industriële automatisering en ruimtevaart.

Veelgestelde vragen

V1: Hoe snel kan deze motor versnellen?

De lage bewegende spoelmassa van 65 g in combinatie met een piekkoppel van 1,2 N-m zorgt voor een zeer hoge hoekversnelling.afhankelijk van de instellingen van de belastinginertie en de bestuurder.

V2: Wat is de totale slagkracht van de VARS0120-020-00A?

De standaard totale slag is 20 graden.

V3: Kan de motor worden gebruikt voor continue oscillatie?

De directe aandrijving ondersteunt hoge frequentie bi-directionele oscillatie binnen het continue koppel, wat geschikt is voor scannen en ditheren.

V4: Welke bestuurder wordt aanbevolen?

Een PWM-servo-driver of een lineaire stroomversterker met een nominale stroom van 8,4 V en de vereiste piekstroom wordt aanbevolen.

V5: Is deze motor geschikt voor industriële omgevingen?

Het aluminium frame en de robuuste constructie zijn ontworpen voor industriële automatisering en de motor heeft geen onderhoud nodig onder normale bedrijfsomstandigheden.
