VARS0017 90 Graden Roterende Voice Coil Motor Snelle Respons Nul Speling

Productoverzicht

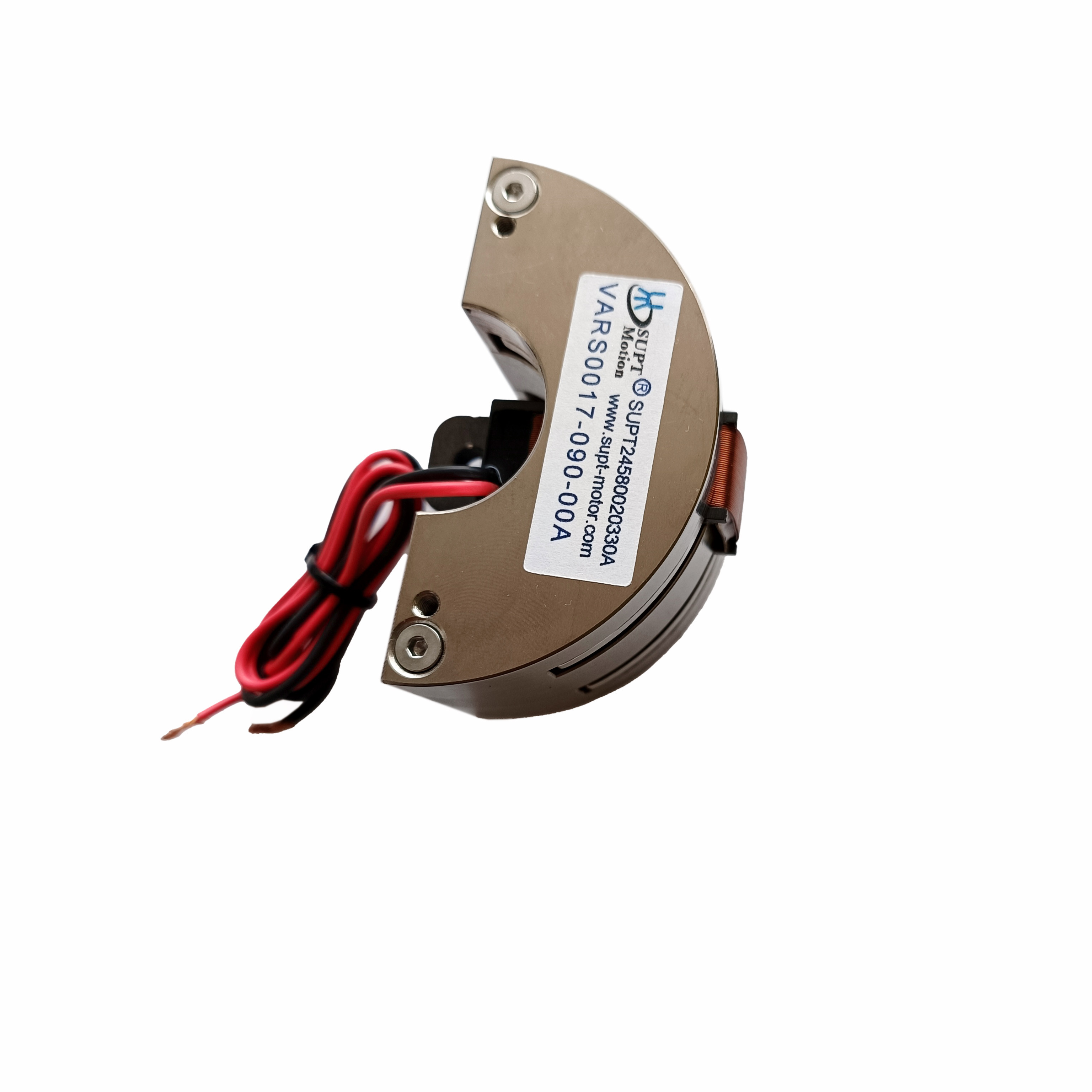

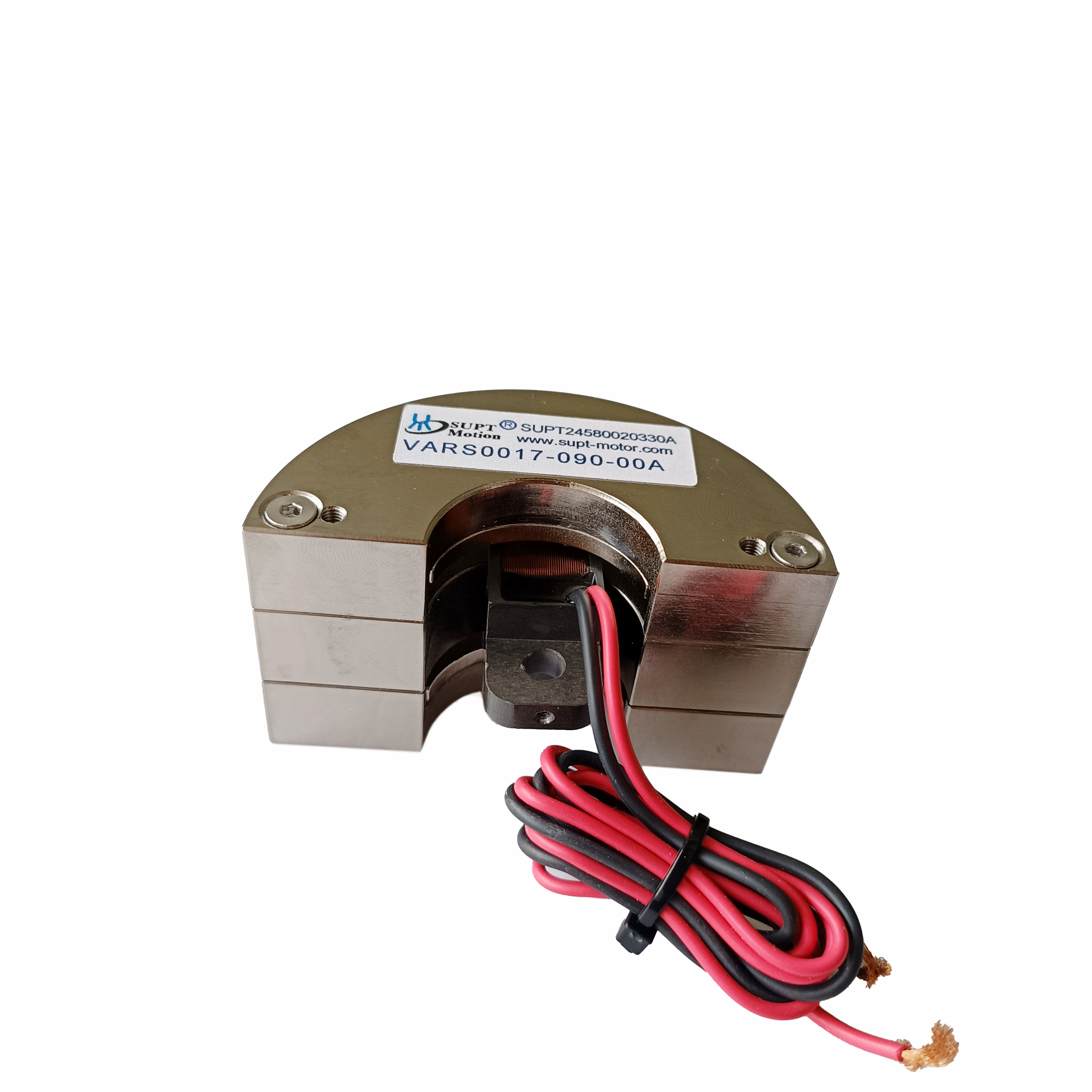

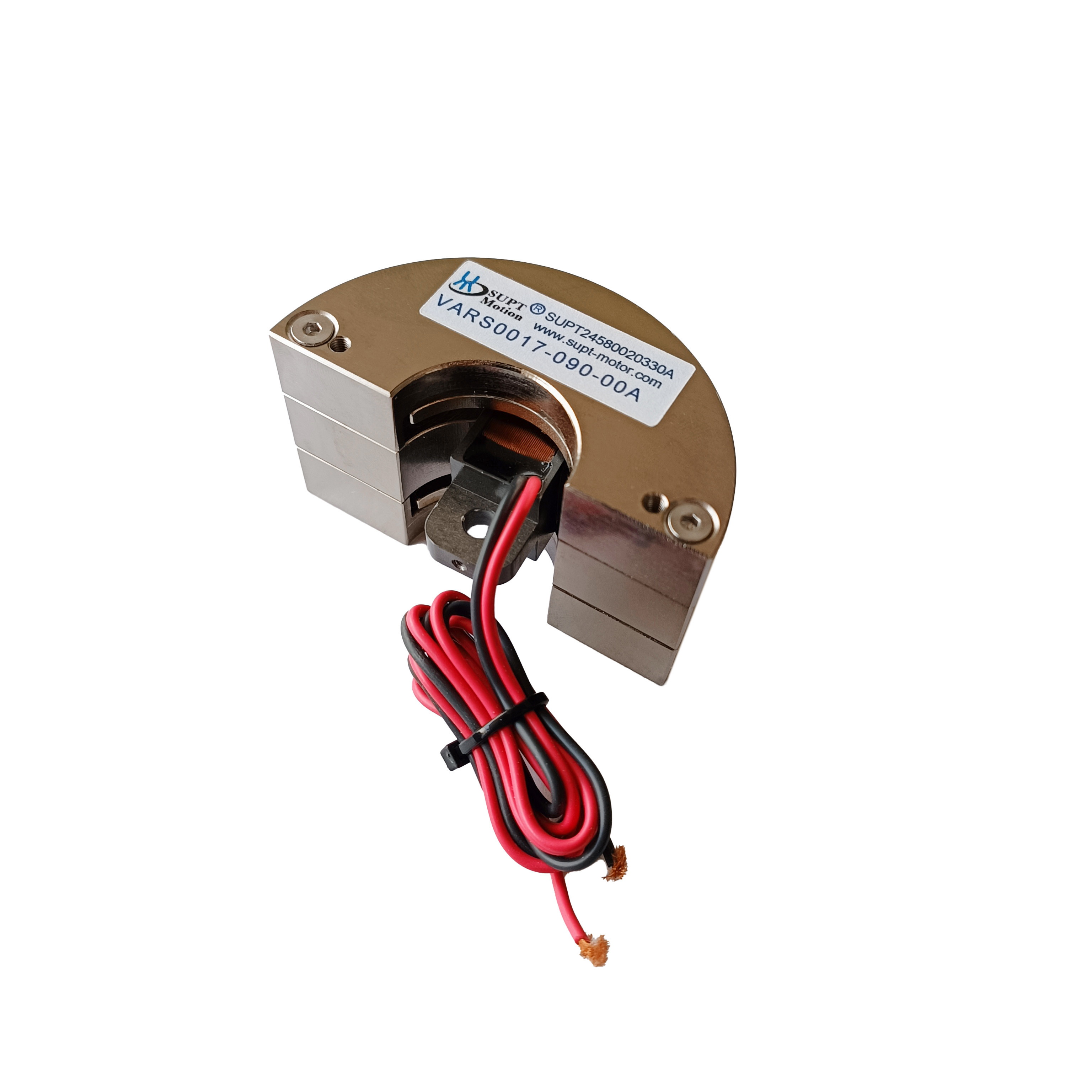

De VARS0017-090-00A is een 90-graden roterende spreekspoelmotor uit de SUPT MOTION VARS-serie, speciaal ontworpen voor positionering over grote hoeken en eindige hoeken, met een snelle respons en nul speling. Bij 25 °C levert deze roterende spreekspoelmotor, aangedreven door een maximale spanning van 11,1 V, een piekkoppel van 0,17 N·m en een continu koppel van 0,1 N·m over zijn volledige slagbereik van 90 graden. De spreekspoel weegt slechts 17,8 g en de motorbehuizing meet 70 × 41,5 × 39 mm. Het oscillerende spreekspoelontwerp zet de aandrijfstroom direct om in rotatiekoppel, wat zorgt voor hoogfrequente oscillatiemogelijkheden en uitzonderlijk soepele beweging zonder de noodzaak van tandwielen, borstels of mechanische transmissie. Dit maakt de actuator ideaal voor scannende spiegels, roterende schakelaars, klepbesturing en andere toepassingen die een combinatie van grote hoekuitslag en precieze, herhaalbare positionering vereisen. Met een levensduur van 10.000 uur, een constructie van een aluminiumlegering en geen onderhoud vereist, is de VARS0017-090-00A een betrouwbaar alternatief voor stappenmotoren en servo-systemen met tandwielen.

Oplossing

Taken voor positionering over grote hoeken worden doorgaans uitgevoerd met stappenmotoren of tandwielaangedreven systemen, maar deze kunnen leiden tot problemen zoals speling, hoorbaar geluid, resonantie en cumulatieve positioneringsfouten. De VARS0017-090-00A biedt een spelingvrije, direct-aangedreven oplossing met een slag tot 90 graden. Aangezien het koppel evenredig is met de stroom, maakt deze zwenk-spreekspoelmotor lineaire regeling mogelijk en kan deze worden aangestuurd in eenvoudige open-lus krachtmodus of worden gebruikt in gesloten-lus positie modus in combinatie met een encoder of Hall-sensor. De lichtgewicht spoelconstructie ondersteunt hoogfrequente bidirectionele beweging, wat cruciaal is voor scan-, trillings- en dynamische dempingstoepassingen. Nul speling zorgt ervoor dat de uitgangshoek consistent blijft voor een gegeven commando, waardoor de herhaalbaarheid wordt verbeterd en de insteltijd wordt verkort. Het tandwielvrije ontwerp elimineert ook de noodzaak van smering en tandwielslijtage, waardoor de totale eigendomskosten worden verlaagd. Systeemontwerpers kunnen profiteren van deze compacte, eenvoudig te installeren en te besturen actuator die klaar is voor massaproductie. De zwenk-spreekspoelmotor kan continu werken bij nominaal koppel en intermitterend bij piekkoppel, waardoor ontwerpers een breed werkvenster hebben voor veeleisende cycli.

Specificaties

Toepassing

De slag van 90 graden maakt deze actuator ideaal voor roterende klepbesturing, dempingsactuators, spiegelpositionering voor lasertechnologieën, roterende positioneringssystemen en besturingsactuators voor de luchtvaart. Het wordt toegepast in de halfgeleider-, auto-, industriële en luchtvaartindustrieën, en in test- en meetapparatuur waar snelle, nauwkeurige hoekpositionering vereist is. Typische toepassingen zijn optische schakelrotatie, antenne-uitlijning, modulatie van vloeistofkleppen, positionering van cameratorentjes en haptische feedbackmechanismen. De hoge frequentierespons ondersteunt ook actieve trillingsonderdrukking en scanapplicaties. Aangepaste spanningen, slagen en interface-opties zijn beschikbaar voor integratie in specifieke OEM-systemen.

FAQ

V1: Hoe groot is de hoekslag van dit model?

De totale slag is 90 graden, wat de breedste standaard slag is in de kleine VARS-serie. Aangepaste slagen van 6 tot 100 graden zijn op aanvraag beschikbaar.

V2: Kan de motor op hoge frequentie oscilleren?

Ja. De lichtgewicht bewegende spoel en het direct-drive ontwerp ondersteunen hoogfrequente bidirectionele oscillatie, waardoor de motor geschikt is voor scan-, dithering- en actieve dempingstoepassingen.

V3: Heeft de motor een tandwielkast nodig?

Nee. De zwenk-spreekspoelmotor is een direct-aangedreven actuator. Er is geen tandwielkast nodig, daarom heeft het systeem nul speling en geen smeerbehoeften.

V4: Welke feedbackopties worden ondersteund?

De motor kan worden gebruikt met encoders, Hall-sensoren of analoge positie-sensoren om een gesloten-lus positioneringssysteem te bouwen. Het frame biedt montage ruimte voor feedbackelementen van de klant.

V5: Wat is de garantieperiode?

De standaardgarantie is 1 jaar. Technische ondersteuning voor integratie en driverselectie wordt geboden door het SUPT MOTION engineeringsteam.
