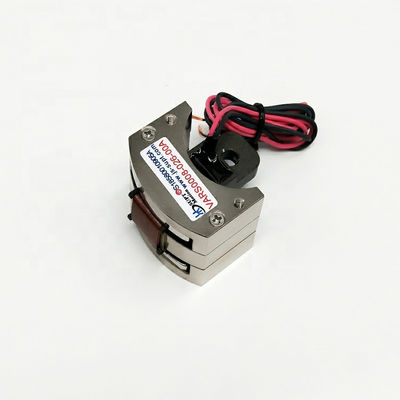

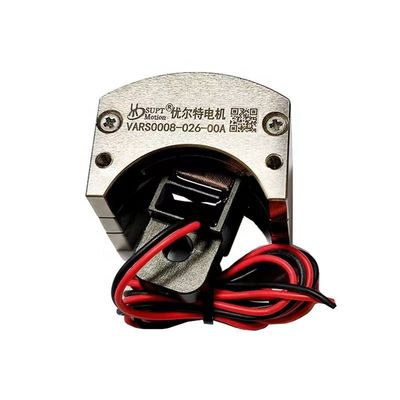

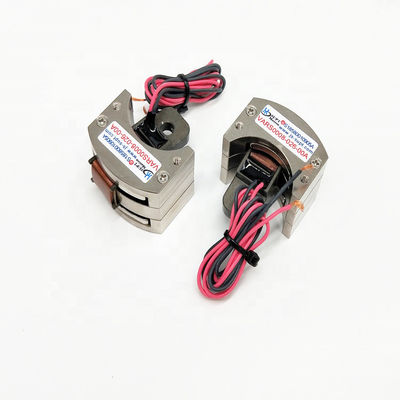

VARS0008 Micro Size Rotary Voice Coil Motor Snelle Respons Nul Speling 26 graden

Productoverzicht

De VARS0008-026-00A roterende spreekspoelmotor is een zwenktype spreekspoelaandrijving ontwikkeld door SUPT MOTION voor precisiehoekbegrensde positionering. Bij 25 °C heeft hij een totale slag van 26 graden, een piekkoppel van 0,08 N·m, een continu koppel van 0,05 N·m en een maximale aandrijfspanning van 6,4 V.
Met een gewicht van slechts 11,7 gram en afmetingen van 35 × 39,8 × 36,1 millimeter is het een van de meest compacte roterende aandrijvingen in de VARS-serie. Omdat de spoel direct in het magnetische veld beweegt - waardoor tandwielen, riemen of borstels overbodig zijn - reageert deze roterende spreekspoelmotor vrijwel onmiddellijk op de aandrijfstroom en werkt hij zonder speling.
Dit miniatuurontwerp is geschikt voor toepassingen waar traditionele servomotoren niet geïnstalleerd kunnen worden, zoals optische modules, spiegelpositionering en microklepsystemen. De aandrijving heeft een nominale levensduur van 10.000 uur en vereist geen smering of periodiek onderhoud.

Oplossing

Traditionele roterende bewegingscomponenten - zoals tandwiel-DC-motoren en stappenmotoren - lijden onder problemen zoals speling, cogging-koppel, wrijving en langzame reactie, die hun positioneringsnauwkeurigheid en dynamische prestaties in hoogfrequente toepassingen beperken. De VARS0008-026-00A pakt deze problemen aan door gebruik te maken van een directe oscillerende spreekspoelarchitectuur.
Het uitgangskoppel is evenredig met de aandrijfstroom, wat lineaire en herhaalbare krachtregeling mogelijk maakt; ondertussen zorgt de extreem lage bewegende massa voor hoge acceleratie en reactietijden op milliseconde-niveau. Zonder mechanische transmissiecomponenten zijn nul speling en nul cogging-koppel inherente kenmerken van dit ontwerp, en de uiteindelijke positieresolutie wordt alleen beperkt door de feedbacksensor. De motor is in staat tot hoogfrequente, continue bidirectionele oscillatie, waardoor hij geschikt is voor trillen, scannen en actieve dempingstaken.
De compacte behuizing vereenvoudigt de integratie in ruimtebeperkte producten, terwijl de spoel met lage inductie de aandrijvingselektronica in staat stelt de stroom snel te moduleren, wat resulteert in soepele, trillingsvrije beweging. Bijgevolg kunnen ingenieurs een positioneringslus met hoge precisie en een groot dynamisch bereik bouwen met alleen een eenvoudige stroomversterker en een positie-sensor. Vergeleken met traditionele motor-en-tandwielcombinaties, vermindert deze oplossing systeemkosten, verkort de ontwikkeltijd en verbetert de betrouwbaarheid.

Specificaties

Toepassing

Typische toepassingen zijn spiegelpositie-actuatoren voor lasertechnologieën, optische scan- en straalsturingssystemen, roterende klep- en dempingsactuatoren, roterende positioneertafels en besturingsactuatoren voor vluchten. De motor wordt veel gebruikt in de halfgeleider-, auto-, industriële en luchtvaartindustrie, evenals in medische instrumenten en laboratoriumautomatisering. Zijn microformaat en snelle reactie maken het een uitstekende keuze voor stabilisatie van miniatuurcamera-gimbals, positionering van optische schakelaars, aanpassing van printkoppen en elk mechanisme dat snelle, spelingvrije hoekbeweging in een klein formaat vereist. Aangepaste slag, aandrijfspanning en montageafmetingen zijn beschikbaar voor OEM-projecten.

FAQ

V1: Wat is de totale slag van deze roterende spreekspoelmotor?

De VARS0008-026-00A biedt een totale slag van 26 graden. De slaghoek kan worden aangepast aan de vereisten van de toepassing.

V2: Waarom heeft deze motor nul speling?

De motor maakt gebruik van een directe aandrijfstructuur. De spoel beweegt direct in het magnetische veld zonder tandwielen of transmissieonderdelen, waardoor mechanische speling en cogging volledig worden geëlimineerd.

V3: Wat is de levensduur van de motor?

De nominale levensduur is 10.000 uur onder normale bedrijfsomstandigheden. Er zijn geen borstels of versleten transmissieonderdelen die vervangen moeten worden.

V4: Wat is de minimale bestelhoeveelheid en levertijd?

De minimale bestelhoeveelheid is 1 stuk. Samplebestellingen worden binnen 3 tot 5 werkdagen geleverd, en bulkproductie duurt 15 tot 25 dagen.

V5: Kan de motor worden aangepast voor mijn product?

Ja. Slaghoek, aandrijfspanning, spoelweerstand, kabellengte en montageafmetingen kunnen allemaal worden aangepast voor OEM-projecten. Geef uw toepassingsdetails op voor een op maat gemaakte oplossing.
