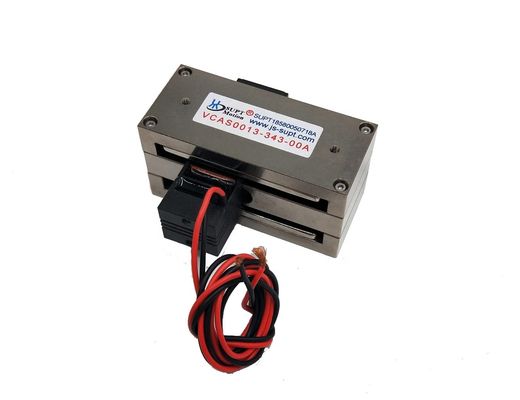

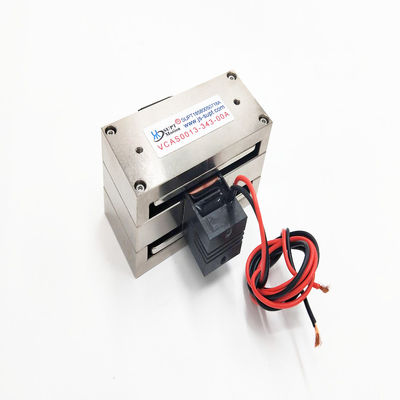

Motor met een laag profiel, rechthoekige stemspiraal voor een microscoop met hoge precisie
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | CE, ISO9001，CCC |
| Modelnummer | VCAS-serie |
| Min. bestelaantal | 1 STKS |
| Prijs | $99-$220 |
| Verpakking Details | Aangepaste verpakking enz. |
| Levertijd | 1-5 stuks, 5 dagen. >20 stuks, onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Bescherm functie | Volledig ingesloten | Modelnummer | VCAS0002-0498-00A |
|---|---|---|---|
| Controlemethode | Elektronisch | Totale slag | 50 mm |
| Bouw | Permanente magneet | Piekkracht | 2.1N |
| Maat | 72 × 42,6 × 33 mm | Trefwoorden | Motoren met rechthoekige stemspiraal |
| Spanning | 11.3V | Gewicht van de spoel | 15 g |
| Snelheid | Hoge snelheid (rpm) | type | Micro-motor |
| Markeren | motor met een laag profiel van de stemspiraal,met een vermogen van niet meer dan 50 W,motor voor microscopen met hoge precisie |
||
Productomschrijving
Productbeschrijving:
De rechthoekige lineaire spreekspoelmotoren van SUPT MOTION zijn ideale componenten met directe aandrijving voor uiterst nauwkeurige microscooptafels. Ze zijn speciaal ontworpen voor toepassingen zoals biologische microscopie, metallografische observatie, precisie-inspectie en microfluïdische observatie en verbeteren de positioneringsnauwkeurigheid, bewegingszachtheid en scherpstellingsreactiesnelheid van het podium aanzienlijk. Met zijn platte en compacte ontwerp kan deze rechthoekige lineaire spreekspoelmotor eenvoudig worden geïntegreerd in het interieur van een microscooptafel. Het is compatibel met XY-asplatforms en Z-as autofocusmechanismen, waardoor er geen tussenliggende transmissiecomponenten zoals spindels en geleiderails nodig zijn om nauwkeurige lineaire beweging te bereiken zonder speling, nulterugkeerfout en lage trillingen. In combinatie met positiefeedback met gesloten lus maakt het nauwkeurige positionering op micronniveau en snelle, vloeiende bewegingen mogelijk, waardoor jitter, drift en beelddiscontinuïteiten tijdens monsterobservatie effectief worden voorkomen, waardoor de beeldhelderheid en observatiestabiliteit aanzienlijk worden verbeterd. De lange slagcapaciteit van 50 mm voldoet aan de eisen van het scannen van monsters met een groot bereik, panoramisch stiksel en meerpuntspositionering. Bovendien maken de geluidsarme, lage warmte- en hoge betrouwbaarheidskenmerken hem geschikt voor langdurig continu gebruik in microscopietoepassingen. Het wordt veel gebruikt in life science-microscopen, industriële inspectiemicroscopen, fluorescentie- en confocale microscopen en biedt stabiele, efficiënte en nauwkeurige motion control-oplossingen voor uiterst nauwkeurige microscopische observatie en geautomatiseerde beeldvorming.
Functies:
-
Piekkracht: 2,1 N
-
Continue kracht @25℃: 1,3N
-
Totale slag: 50 mm
-
Maximale spanning: 11,3 V
-
Tegen-EMK-constante: 1,3 V/m/s
-
Rolgewicht: 15 g
-
Afmetingen (L×B×H):72×42,6×33 mm
Productparameters:
| Productmodel | Piekkracht (N) |
Continue kracht bij 25℃(N) |
Totale beroerte (mm) |
Maximale spanning (V) |
Terug EMF-constante (V/m/s) |
Gewicht van de spoel (G) |
Lengte (mm) |
Breedte (mm) |
Hoogte (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42,6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74,7 | 11.3 | 1.3 | 15 | 100,5 | 42,6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33,5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68,3 | 60 | 34,8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59,6 | 81,9 |
VCAS0002-0498-00A:
| Parameter | waarde | Parameter | waarde |
| Model | VCAS0002-0498-00A | Piek stuwkracht | 2,1N |
| Continue stuwkracht (25°C) | 1,3N | Totale beroerte | 49,8 mm |
| Maximale spanning | 11,3V | Tegen-EMF-constante | 1,3 V/m/sec |
| Lengte | 72 mm | Breedte | 42,6 mm |
| Hoogte | 33 mm | Spoel gewicht | 15g |
Toepassingen:
1.XY-microscoopstadia
2. Laseruitlijningstabellen
3. Sensorpositioneringsmodules
4. Optische inspectiescannen
| De belangrijkste toepassing van een spreekspoelmotor: | ||||||||||
| 1. Halfgeleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. | ||||||||||
| 2. Klepbediening in het veld: Type doseerkleppen, druktestsystemen, pneumatisch klepchemie-injectiesysteem. | ||||||||||
| 3. Micro-machine-industrie: toevoersystemen, microboren, precisiestempelen. | ||||||||||
| 4. Trilsysteem: schudtafel, trilplatform. | ||||||||||
| 5. Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur. | ||||||||||
| 6. Luchtvaarttechnologie: vluchtcontrolesysteem, feedbacksysteem voor piloten. | ||||||||||
| 7. Commercieel gebruiksveld: computerkoelpomp miniatuurcamera autofocussysteem. | ||||||||||
| 8. Automatiseringsindustrie: laserapparatuur, dispenser, testapparatuur, textielmachines. |
