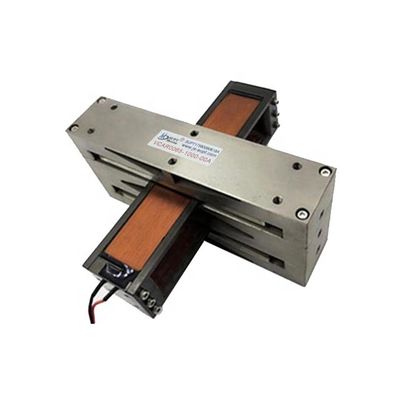

65N rechthoekig type stemspiraalmotor voor lasersnijden
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | ce, ISO9001 |
| Modelnummer | VCAS0065-1000-00A |
| Min. bestelaantal | 2 stuks |
| Prijs | $225.00/pieces 2-47 pieces |
| Verpakking Details | karton |
| Levertijd | 1-5 producten 5-7 dagen verzending, monsters 3-5 dagen, bulk te onderhandelen |
| Betalingscondities | T/T |
| Levering vermogen | 600 Stuk/Stukken per Week |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Spanning ((V) | 28V | Uitgangsvermogen | TBD |
|---|---|---|---|
| Gebruik | BOOT, UAV, robot, medisch ademhalingsapparaat, microscoop, optica, | Type | Micro-motor |
| Torsen | Verzoeken | Bouw | Permanente magneet |
| Verplaatsing | Borstel | Bescherm de functie | Volledig ingesloten |
| Versnelling ((RPM)) | Variabele snelheid | Continu stroom ((A) | Stroom |
| Efficiëntie | IE 1 | Piekkracht ((N) | 65 |
| Maximale afstand ((mm) | 100 | motor met stemspiraal ((V) | 28.7 |
| Continu kracht ((N) | 22.4 | Gewichtsrotor (g) | 135 |
| Length*height (mm) | 170*81.9 | Haven | Shanghai |
| Markeren | Rectangular Type Voice Coil Motor,65N stemspiraalmotor,65N-laser-snij-stemspoel motoractuator |
||
Productomschrijving
65N rechthoekig type stem spoel motor voor laser snijden met hoge nauwkeurigheid
Productbeschrijving:
Het gebruik van een rechthoekige stemspiraalmotor (RVCM) bij lasersnijden omvat het integreren van de motor in het lasersnijsysteem om een precieze bewegingsregeling te bereiken voor een optimale snijprestatie.Hier is een presentatie in het Engels.:
Integratie van een rechthoekige stemspiraalmotor in lasersnijden:
De integratie van een rechthoekige stemspiraalmotor (RVCM) in lasersnijsystemen verbetert de precisie en dynamische besturing, wat resulteert in een verbeterde lasersnijdoeltreffendheid.Het proces omvat de volgende stappen::
1.Positiëring van de laserkop: De RVCM wordt gebruikt om de lasersnijkop met hoge nauwkeurigheid over het werkstuk te positioneren en te verplaatsen.Dit zorgt voor een nauwkeurige uitlijning van de laserstraal voor het snijden.
2. Dynamische scherpstelling: RVCM wordt gebruikt om de scherpte van de laserstraal in realtime aan te passen terwijl het snijhoofd beweegt.het garanderen van een consistente snijkwaliteit gedurende het gehele proces.
3. Pad volgen: De responsieve bediening van de motor wordt gebruikt om het geprogrammeerde snijpad nauwkeurig te volgen, waardoor ingewikkelde en complexe snijwerkzaamheden zonder afwijkingen mogelijk worden gemaakt.
4. Multi-Axis Control: In multi-axis lasersnijsystemen zijn RVCM's geïntegreerd om de beweging van de snijkop langs meerdere assen te regelen, waardoor ingewikkelde en driedimensionale snijwerkzaamheden mogelijk zijn.
5. Raster- en vectorsnijden: RVCM's worden gebruikt om te schakelen tussen raster- en vectorsnijmodus door de snelheid en het pad van de laserhoofdbeweging aan te passen,het efficiënt verwijderen van materiaal voor verschillende snijwerkzaamheden.
6Dynamische compensatie: de motor compenseert onregelmatigheden in het materiaal of variaties in de vlakheid van het werkstuk.het handhaven van een constante afstand tussen de laserkop en het werkstukoppervlak voor een uniforme snijdiepte.
7.Snelheids- en versnellingscontrole: RVCM's zorgen voor nauwkeurige controle over snelheid en versnelling,het lasersnijstelsel in staat stelt optimale snijparameters te bereiken voor verschillende materialen en diktes.
8Hoog snel snijden: de snelle reactie van de motor zorgt voor snelle snijwerkzaamheden met behoud van nauwkeurigheid en kwaliteit, wat bijdraagt tot een hogere productiviteit.
9. Micro-snijden: In micro-snijtoepassingen maken RVCM's een extreem nauwkeurige positionering en beweging van de laserstraal mogelijk, waardoor de creatie van ingewikkelde micro-schaalfuncties wordt vergemakkelijkt.
10. Gesloten-lus feedback: Integratie met positie feedback systemen, zoals encoders, stelt RVCM's in staat om te werken in gesloten-lus controle, het verder verbeteren van de nauwkeurigheid en herhaalbaarheid.
Technische parameters:
| VCAS-serie van rechthoekige type stemspiraalmotor | ||||||||
| Model | Piekkracht ((N) | Continu kracht 25°C ((N)) | Maximale verplaatsing ((mm) | Spanning ((V) | Vervolg-EMF-constante ((V/m/S) | Gewicht van de verhuizer ((g) | Breedte*hoogte (mm) | Lange ((mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 49.8 | 11.3 | 1.3 | 16.0 | 42.6*33 | 72.0 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 16.0 | 42.6*37 | 100.5 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3.0 | 13.3 | 4.6 | 18.2 | 34.1*27 | 25.1 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 9.9 | 13.7 | 4.6 | 18.2 | 34.1 maal 26.9 | 33.5 |
| VCAS0013-0343-00A | 13.0 | 8.0 | 34.3 | 12.6 | 5.8 | 40.0 | 59.9 maal 34.8 | 68.3 |
| VCAS0065-1000-00A | 65.0 | 22.4 | 100.0 | 28.7 | 9.7 | 135.0 | 59.6 maal 81.9 | 170.0 |
Toepassing:
Lineaire motoractuatoren zijn ideaal voor toepassingen die hoge precisie, snelle en betrouwbare lineaire beweging vereisen.Het kan voor verschillende toepassingen worden gebruikt.Deze lineaire motor actuator is een kosteneffectieve oplossing voor uw lineaire bewegingsbeheersbehoeften.Het is ontworpen om hoge nauwkeurigheid en superieure prestaties te bieden. Het is ook gemakkelijk te installeren en onderhouden. Onder hetzelfde volume is de stuwkracht van de rechthoekige stemspiraalmotor van de VCAS-serie kleiner dan die van de cilindrische stemspiraalmotor.met een spanning van 1000 N en een rondreis van 250 mmDe rechthoekige stemspiraalmotoren van de VCAS-serie zijn de ideale oplossing voor de X-Y-asbeweging, die voornamelijk in de halfgeleider- en micro machinegereedschapsindustrie wordt verkocht.
