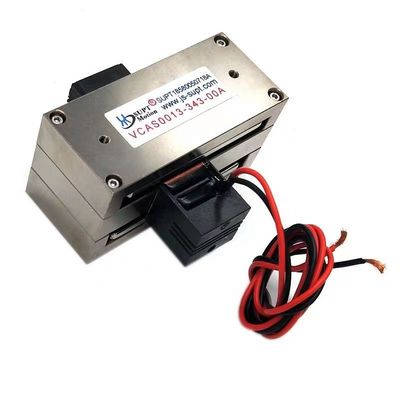

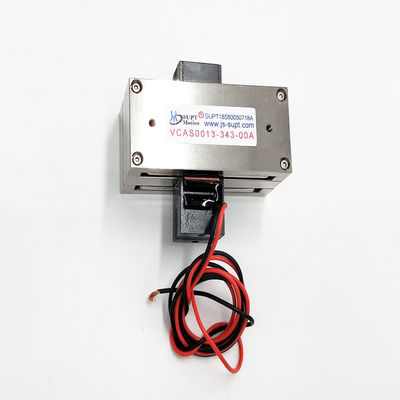

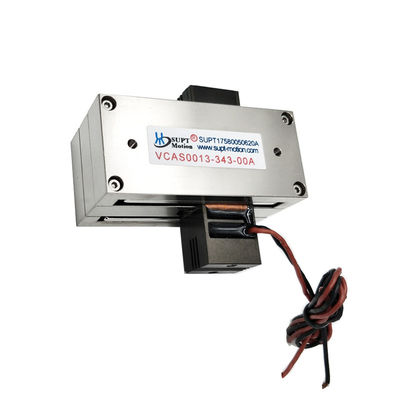

13N Piek 34,3 mm slag rechthoekige stem spoel motor voor klepbesturing
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | CE, ISO9001，CCC |
| Modelnummer | VCAS-serie |
| Min. bestelaantal | 1 STKS |
| Prijs | $99-$220 |
| Verpakking Details | Aangepaste verpakking enz. |
| Levertijd | 1-5 stuks, 5 dagen. >20 stuks, onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Bescherm functie | Volledig ingesloten | Modelnummer | VCAS0013-0343-00A |
|---|---|---|---|
| Controlemethode | Elektronisch | Totale slag | 34.3mm |
| Bouw | Permanente magneet | Piekkracht | 13N |
| Maat | 68,3×60×34,8 mm | Trefwoorden | Stemspiraal lineaire motoren |
| Spanning | 12,6V | Gewicht van de spoel | 40g |
| Snelheid | Hoge snelheid (rpm) | ||
| Markeren | 34.3mm slag stemspiraal motor,rechthoekige stemspiraal actuator,lineaire motor voor klepbesturing |
||
Productomschrijving
Productbeschrijving:
De rechthoekige actuatoren van de VCAS-serie hebben een lagere kracht per gewicht dan de cilindrische actuatoren.
Rectangular Actuators zijn de ideale oplossing voor X-Y Axis bewegingen en hun belangrijkste markt is in de halfgeleider- en micro machine tools industrie.
Het VCAS0013-0343-00A-model van deze rechthoekige stemspiraalmotor heeft een piekstoot van 13 N en een totale slag van 34,3 mm, waardoor het geschikt is voor proportioneel ventielactiveren, plaatsen met middelmatige belasting,en actieve dempingsystemenDe nominale continue stuwkracht bij 25°C bedraagt 8 N, wat zorgt voor een betrouwbare werking zelfs in ruwe omgevingen.
In vloeistofregelkleptoepassingen lijden proportionele magnetronkleppen vaak aan hysteresis en beperkte bandbreedte.rechthoekige stemspiraalmotoren hebben een lineaire kracht-stroomrelatie gedurende hun volledige slagtijd en zijn vrij van magnetische verzadigingDe VCAS0013-0343-00A kan magnetoventielen in gas- of vloeistofventielen rechtstreeks vervangen en biedt snellere reactietijden en een lager stroomverbruik.
Dit product kan ook dienen als een Z-as actuator voor lichtkrachtcrimping of veerproeven.terwijl de piekkracht van 13 N voldoende is om te voldoen aan de eisen van lichte nietten of controle van de aanrakingskracht.
Kenmerken:
-
Piekkracht:13N
-
Continu kracht @ 25°C: 8N
-
Totale slag: 34,3 mm
-
Maximale spanning: 12,6 V
-
Vervolgens EMF constante: 5,8V/m/s
-
Gewicht van de spoel: 40 g
-
Afmetingen (L × W × H):68.3×60×34,8 mm
Productparameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Gewicht van de spoel (g) |
Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| Parameter | waarde | Parameter | waarde |
| Model | VCAS0013-0343-00A | Piekstoot | 13N |
| Continu stuwkracht (25°C) | 8N | Totaal slag | 34.3 mm |
| Maximale spanning | 12.6V | Back-EMF constante | 5.8V/m/s |
| Lange | 68.3 mm | Breedte | 60 mm |
| Hoogte | 34.8mm | Gewicht van de spoel | 40 g |
Toepassingen:
1.Gas/vloeistof proportioneel
2Actieve trillingsdemping
3.Aansluiting van de veer/krachtmeter
4.Licht drukken / neven
5.Micro-positionering van gereedschappen
| De belangrijkste toepassingen van een stemspiraalmotor: | ||||||||||
| 1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. | ||||||||||
| 2.Bediening van kleppen op het terrein:Type meetkleppen, drukproefsystemen, pneumatische kleppen chemie-inspuitingssysteem. | ||||||||||
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. | ||||||||||
| 4.Vibratiesysteem: schudtafel, trillingsplatform. | ||||||||||
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur | ||||||||||
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. | ||||||||||
| 7.Commercieel toepassingsgebied: Computersysteem voor de automatische scherpstelling van miniatuurcamera's met koelpomp. | ||||||||||
| 8Automatiseringsindustrie: Laserapparatuur, dispenser, testapparatuur, textielmachines. |
