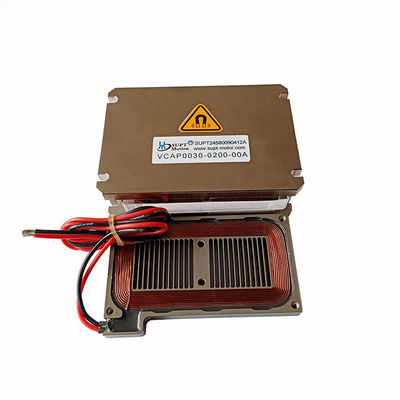

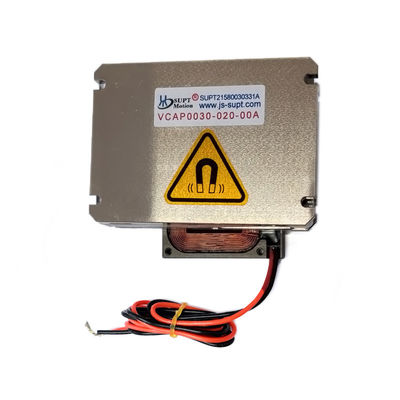

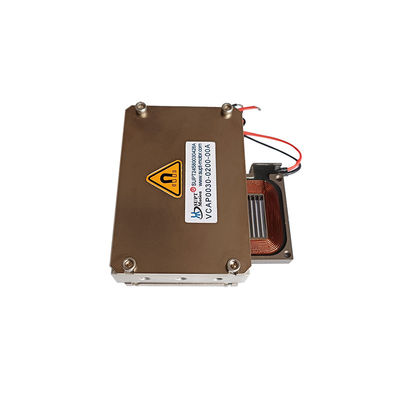

Krachtige lange slag platte spreekspoelmotor voor precisieassemblage
| Plaats van herkomst | China, Suzhou |
|---|---|
| Merknaam | SUPT MOTION |
| Certificering | CE, ISO9001 |
| Modelnummer | VCAP0030-0200-00A |
| Min. bestelaantal | 1 stks |
| Prijs | $105-$310 |
| Verpakking Details | Karton enz. die verpakken. |
| Levertijd | 1-5 stuks, 5 dagen. >20 stuks, onderhandeld |
| Betalingscondities | T/T |
| Levering vermogen | Te onderhandelen |
Productdetails
| Geluidsniveau | Laag | Garantie | 3 maanden-1 jaar |
|---|---|---|---|
| Maximale kracht | 30N | Spanning | 24.3V |
| Productmodel | VCAP0020-0068-00A | Materiaal behuizing | Aluminium |
| Type | Micro-motor | Hartinfarct | 20 mm |
| Slaglengte | 80 mm |
Productomschrijving
Productbeschrijving:
De SUPT VCAP0075-0180-00A is een high performance flat voice coil motor die is geoptimaliseerd voor hoge stuwkracht, lange slag industriële automatiseringstaken.een continue stuwkracht van 12.3 N, en een slag van 20 mm, waardoor het ideaal is voor toepassingen zoals precisieassemblage, persing, positionering en materiaalbehandeling.lage trillingenMet een efficiënt magnetisch circuit ontworpen, levert deze platte stem spoel motor een soepele kracht uitgang, snelle reactie en geen cogging effect,met ondersteuning van een nauwkeurig gesloten schakelbesturingMet een maximale spanning van 24,3 V en een back-EMF-constante van 10,5 V/m/s biedt het een uitzonderlijke energie-efficiëntie en stabiele prestaties.Een geavanceerd warmteafvoerontwerp zorgt voor een lage warmteopwekking en een betrouwbare werking op lange termijnDeze platte stem spoel motor wordt veel gebruikt in 3C elektronica assemblage, automotive onderdelen productie, precisie stempelsystemen, halfgeleider verpakking, en platte display productielijnen.Het combineert hoge stuwkracht, lange slag en hoge betrouwbaarheid om te voldoen aan de eisen van de moderne industriële automatisering.
Kenmerken:
Magnetische circuits en luchtkloof: prioriteit geven aan dubbelzijdige meerfasige of differentiële structuren om het magnetische juk te optimaliseren en de stralingsstroom te verminderen;de luchtkloof moet de magnetische fluxdichtheid en de fabricagetoleranties in evenwicht brengen.
Optimalisatie van de spoel: lage inductantie en lage weerstand om de dynamische prestaties te verbeteren; de draadmeter en het aantal draaituren moeten worden afgestemd op de stuwkracht en het stroomverbruik.
Geleidingsmechanisme: flexibele scharnieren zijn geschikt voor microverplaatsingen en wrijvingsloze werking; lineaire lagers zijn geschikt voor iets langere slagtijden,waar wrijving en zijkrachten moeten worden gereguleerd.
Productparameters:
| Productmodel | Piekkracht (N) |
Voortdurende kracht bij 25°C ((N)) |
Totale slag (mm) |
Maximale spanning (V) |
Achterste EMF constante (V/m/s) |
Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| Parameter | waarde | Parameter | waarde |
| Model | VCAP0030-0200-00A | Piekstoot | 30N |
| Continu stuwkracht (25°C) | 5.512.3 | Totaal slag | 20 mm |
| Maximale spanning | 24.3V | Back-EMF constante | 10.5V/m/s |
| Lange | 80 mm | Breedte | 74 mm |
| Hoogte | 25 mm | Beschermingscategorie | IP54 |
Toepassingen:
| De belangrijkste toepassingen van een stemspiraalmotor: |
| 1.Semi-geleiderindustrie: bedrading, snijden, boren, transportsystemen, lassen, robotica. |
| 2.Bediening van kleppen in het veld:Type meetkleppen, drukproefsystemen, pneumatische kleppen chemische injectiesysteem. |
| 3.Micro-machine-industrie: voersystemen, microbooringen, precisie stempelen. |
| 4.Vibratiesysteem: schudtafel, trillingsplatform. |
| 5.Medisch gebied: micro-injectiesysteem, ademhalingsapparatuur, testapparatuur |
| 6.Luchtvaarttechnologie:Vluchtbesturingssysteem, terugkoppelingssysteem van de piloot. |
| 7.Commercieel gebruik: Computerkoelpomp met miniatuurcamera Focus systeem. |
| 8Automatiseringsindustrie: Laserapparatuur, dispenser, testapparatuur, textielmachines. |
1.Precisie-stempelmachines voor metaal
2.Precisie assemblage machines voor auto-onderdelen
3.Systemen voor nauwkeurige sensorkalibratie
4Kleine geautomatiseerde assemblagelijnen
