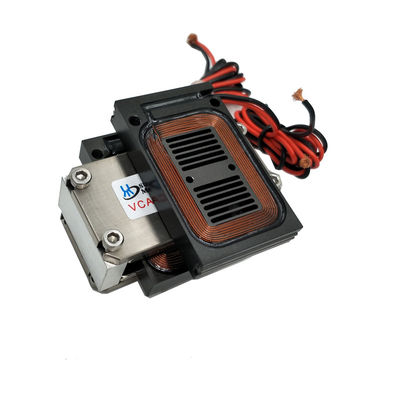

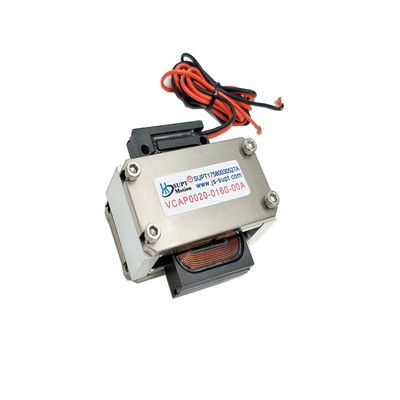

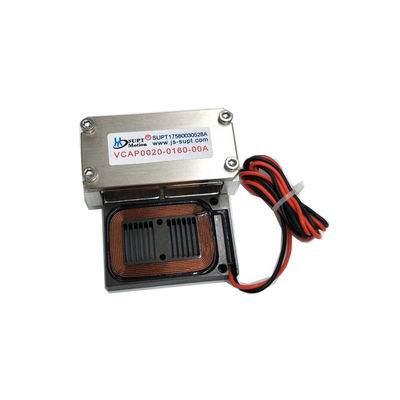

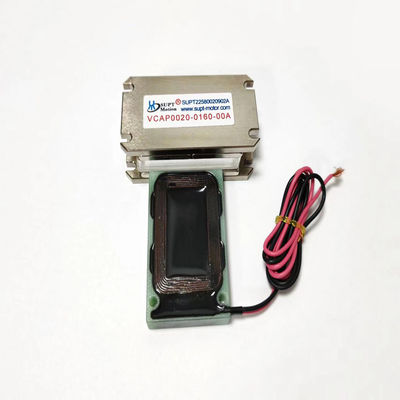

Eenvoudige stem spoel actuator vlakke miniatuur lineaire motoren voor de micro machine tool industrie
| Plaats van herkomst | Jiangsu, China |
|---|---|
| Merknaam | SUPT |
| Certificering | ce,ISO9001,CCC |
| Modelnummer | VCAP0020-0160-00A |
| Min. bestelaantal | 2 stuks |
| Prijs | $120.00/pieces >=2 pieces |
| Verpakking Details | in karton en als de rolmotor van de klanten requirements<br>linear stem |
| Levertijd | 1-5 de verzending van producten 5-7 dagen, steekproeven 3-5 dagen, massa dat moet worden besproken |
| Betalingscondities | T/T |
| Levering vermogen | 8000 Stuk/Stukken per De rolmotor van de maand lineaire stem |
Contacteer me voor vrije steekproeven en coupons.
WhatsAPP:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Garantie | 3 maanden tot 1 jaar | Gebruik | BOOT, Auto, Elektrische Fiets, Huistoestel, UAV, 3D Druk, Microscoop, Robot, Medische Ventilator, Op |
|---|---|---|---|
| Type | Micro-motor | Torsen | Verzoeken |
| Bouw | Permanente magneet | Verplaatsing | Borstel |
| Bescherm de functie | Volledig ingesloten | Versnelling ((RPM)) | Variabele snelheid |
| Continu stroom ((A) | 4.6A | Efficiëntie | IE 1 |
| Productnaam | de lineaire motor van de stemrol | Nominale spanning | 4.4V |
| Piekkracht | 20N | Continu kracht | 5.3N |
| Haven | haven van Shanghai | ||
| Markeren | Eenvoudige structuur lineaire stem spoel actuator,Lineaire stemspiraal actuator platte 4,6A |
||
Productomschrijving
Eenvoudige structuur Stem spoel motor Micro motor Lineaire vlakke type Stem spoel motor
Productbeschrijving
De flat voice coil motor (VCM) maakt gebruik van het principe van elektromagnetische interactie om lineaire beweging te produceren.Wanneer de stroom door de spoel stroomtDit directe aandrijvingsmechanisme elimineert de noodzaak van mechanische transmissiecomponenten.een hoge nauwkeurigheid en respons.
De platte serie is ideaal voor de productie van korte bewegingen X-Y, en de markt is voornamelijk gericht op de halfgeleider- en micro-machinewerktuigindustrie.laten we praten over de manieren waarop platte stem spoel motoren kunnen worden gebruikt in de micro-bewerking industrie:
1. Precieze micromachinering: De precieze bewegingscontrole en reactievermogen van de VCM maken het ideaal voor micromachineringstoepassingen.werkstuk of snijgereedschap met een nauwkeurigheid tot onder de micron, waardoor complexe en nauwkeurige micromachiningprocessen mogelijk zijn.
2Optica en microlithografie: bij de fabricage van micro-optica en microlithografieprocessen helpt de VCM bij het positioneren van lenzen, maskers of andere optische elementen met extreme precisie.Dit is cruciaal voor het produceren van nauwkeurige microstructuren.
3. MEMS-productie: voor de productie van micro-elektromechanische systemen (MEMS) helpt VCM bij het nauwkeurig verplaatsen van MEMS-componenten tijdens het productieproces,het garanderen van de nauwkeurige montage van complexe micro-apparaten.
4Micro-elektro-ontladingsbewerking en micro-milling: in toepassingen voor micro-elektro-ontladingsbewerking (EDM) en micro-milling,VCM's regelen de beweging van elektroden of slijpgereedschappen om nauwkeurig materiaal te verwijderen uit miniatuurfuncties.
5Probe-manipulatie: bij micromanipulatiewerkzaamheden, zoals het verwerken van nauwkeurige monsters of microcomponenten,de VCM regelt de beweging van de sonde om ervoor te zorgen dat de schade tot een minimum wordt beperkt en een precieze positionering wordt bereikt.
6. Micro-assemblage: de VCM kan worden gebruikt in micro-assemblageprocessen om micro-componenten te lokaliseren en af te stemmen bij de constructie van micro-apparaten, waardoor de juiste verbinding en functionaliteit wordt gewaarborgd.
7Oppervlaktecontouren: VCM kan helpen bij het nauwkeurig positioneren van een profieler of oppervlakte meetinstrument om miniatuuroppervlakken met hoge nauwkeurigheid te karakteriseren.
8Microdispensing en drukken: in de microfluïdica en de microfabricatie,de VCM kan worden gebruikt om het uitdelen of afdrukken van kleine hoeveelheden vloeistoffen of materialen op microstructurele oppervlakken te regelen.
Toepassing:
De flat-voice spoelmotor heeft een lichte rotor spoel, korte responstijd en hoge frequentie.De slag 1mm-20mm piek stuwkracht 1N-300N wordt vaak gebruikt om x-y as beweging platform. Op grote schaal gebruikt in de halfgeleider, micro-machine tool industrie. Modulair ontwerp, kan worden aangepast verwerking.De platte stem spoel motor serie heeft een kortere slag dan de rechthoekige serie bij hetzelfde volumeDe platte serie is een ideaal product voor het produceren van korte slag X-Y-bewegingen.en zijn markt is hoofdzakelijk gericht op de halfgeleider- en micro-machine-toolindustrie..
De VCAP-serie van Flat Type Voice Coil Motor
|
Product Mdel
|
Piekkracht
(N)
|
Continuïde
Kracht
(N)
|
Totale slag
(mm)
|
Maximaal
Spanning
(V)
|
Achterste EMF
Constante
(V/m/S)
|
Gewicht van de spoel
(g)
|
Lange ((mm)
|
Breedte
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
Gedetailleerde afbeeldingen
Certificeringen
Ons bedrijf
Suzhou Unite Precision Technology Co., Ltd. ((SUPT Motion) is een engineering en productie bedrijf gewijd aan het leveren van Voice Coil Actuator lineaire motor en lineaire motor platform,SUPT Motion moet zowel een standaard distributieproduct als medium- en hoogvolume OEM-oplossingen leveren.Het primaire product is een lineaire en roterende actuator op basis van een stemspoel en een borstelloze lineaire motor van het type permanente magneet.
Het bedrijf heeft een sterke R & D-capaciteit en een perfect after-sale-service systeem.SUPT Motion is in staat volgens de specifieke eisen van de klant te ontwerpen en te produceren stem spoel motor lineaire motor en alle soorten lineaire beweging platformMet vele jaren ervaring is ons internationale engineering- en productieteam in staat de meest geavanceerde technologie en het beste kwaliteitsproduct te leveren voor Azië, Noord-Amerika,Europa en de wereld verscheidene gebieden van de stem spoel motor en lineaire motor klanten en dealers.
Het bedrijf is in staat om kosteneffectieve oplossing te bieden voor u grote OEM productie vereiste voor u door te zijn gebaseerd in de productiecentra van Suzhou,We zullen blijven verbeteren in technologie streven naar perfectie in kwaliteit.Naleving van het principe van SUPT Motion Hight kwaliteit is ons streven, klanttevredenheid is onze toewijding.Met onze strenge kwaliteitsdepartement en productie-departement zorgen ervoor dat onze hoge kwaliteit en goedkope producten motor meer kosteneffectief om klanten te dienen maken het heeft een sterke concurrentiepositie.
Veelgestelde vragen
1Ben jij de fabrikant?
RE: Ja, we zijn een fabriek en 100% fabrikant.
2Hoe kan ik een offerte krijgen?
Re:Geef de gedetailleerde eisen van het product,zoals de specificatie,hoeveelheid,verpakkingsbepalingen,etc.
3Hoe lang kan ik ze krijgen?
Re:Normaal gesproken hebben monsters 7-10 werkdagen nodig.
Massaproductie duurt 12 tot 18 werkdagen.
Het hangt af van de hoeveelheid.
4Kun je volgens de monsters produceren?
Re: Ja, we kunnen produceren door uw monsters of technische tekeningen.
5Wat zijn uw betalingsvoorwaarden?
Re:T/T 50% als aanbetaling, en 50% zal worden betaald voor de verzending. We laten u de foto's van het product en de pakketten zien voordat u het saldo betaalt.
6Wat zijn uw leveringsvoorwaarden?
EXW, FOB.
Onze dienst
Dienst:
A. Technische indicatoren en specificaties kunnen worden aangepast.
B. Gratis monster, vracht ophalen.C. Bevredigende dienst na verkoop.
D.Flexibele MOQ.
Waarom u ons kiest:
A.100% fabrikant.
B.Rijke productie-ervaring.
C. Geavanceerde machine.
D. Strikt kwaliteitscontrolesysteem.
|
Laadhaven
|
Shanghai Port, China.
|
|
Handelsduur
|
FOB
|
|
Verzending
|
LCL of FCL per zee, door de lucht of per express DHL,UPS.
|
|
Betalingsduur
|
T/T, Western Union, E-checking, Trade Assurance en paypal worden ook aanvaard.
|
|
Levertyd
|
7-10 werkdagen na betaling en op maat van de klant.
|
